    结构性网格纯流场模拟,模拟结果为什么不对称?

    OpenFOAM
    2
    4
    318
    正在加载更多帖子
    • 从旧到新
    • 从新到旧
    • 最多赞同
    回复
    • 在新帖中回复
    登录后回复
    此主题已被删除。只有拥有主题管理权限的用户可以查看。
    • R
      ruibin_tongji 最后由 编辑

      结构性网格(对称),纯流场Fluent模拟,一个Inlet,两个Outlet,采用realizable k-e湍流模型,standard wall flunction壁面函数,Simple算法,二阶精度。但是模拟结果不对称,这是什么原因造成的呢?
      模拟设置也检查过,没问题。

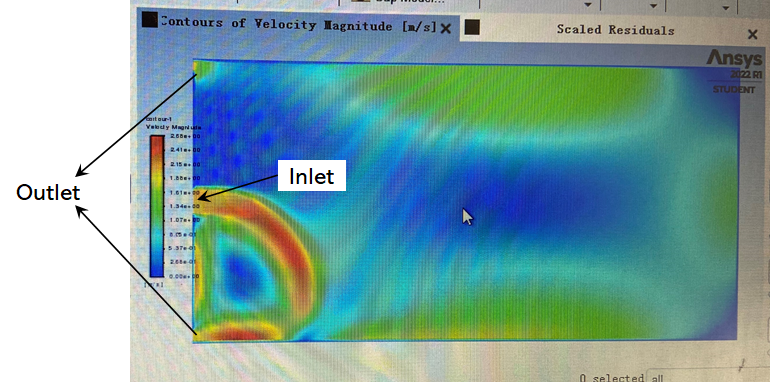

      单看速度云图,模拟结果应该是错误的。
      单纯的探讨一下,造成这种问题的原因都有哪些?

      C 1 条回复 最后回复 回复 引用
      • C
        cccrrryyy 教授 @ruibin_tongji 最后由 编辑

        @ruibin_tongji 这种需要知道详细的设置才能排查了。其实同样的网格你可以算个不一样的案例或者工况,或者湍流模型?单纯看看结果是否对称,这样能进一步缩小排查的范围。

        I don't want to survive, I want to thrive.

        R 1 条回复 最后回复 回复 引用
        • R
          ruibin_tongji @cccrrryyy 最后由 编辑

          @cccrrryyy 您好,谢谢。发现了这个现象,做了个简单的模型重新算了一下。现在用Least Squares Cell Based不对称,用Green-Gauss Cell Based就是对称的,具体原因还是不清楚。

          C 1 条回复 最后回复 回复 引用
          • C
            cccrrryyy 教授 @ruibin_tongji 最后由 编辑

            @ruibin_tongji

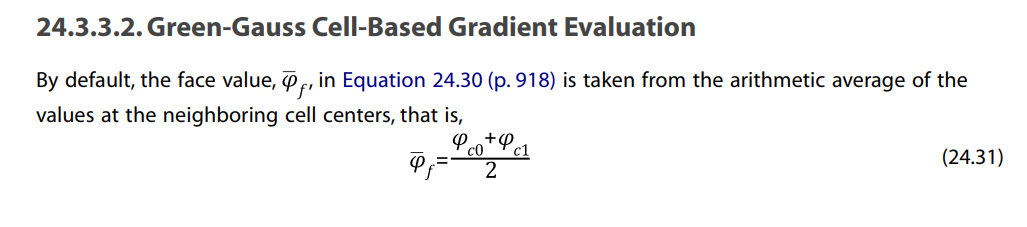

            Green-Gauss Cell Based

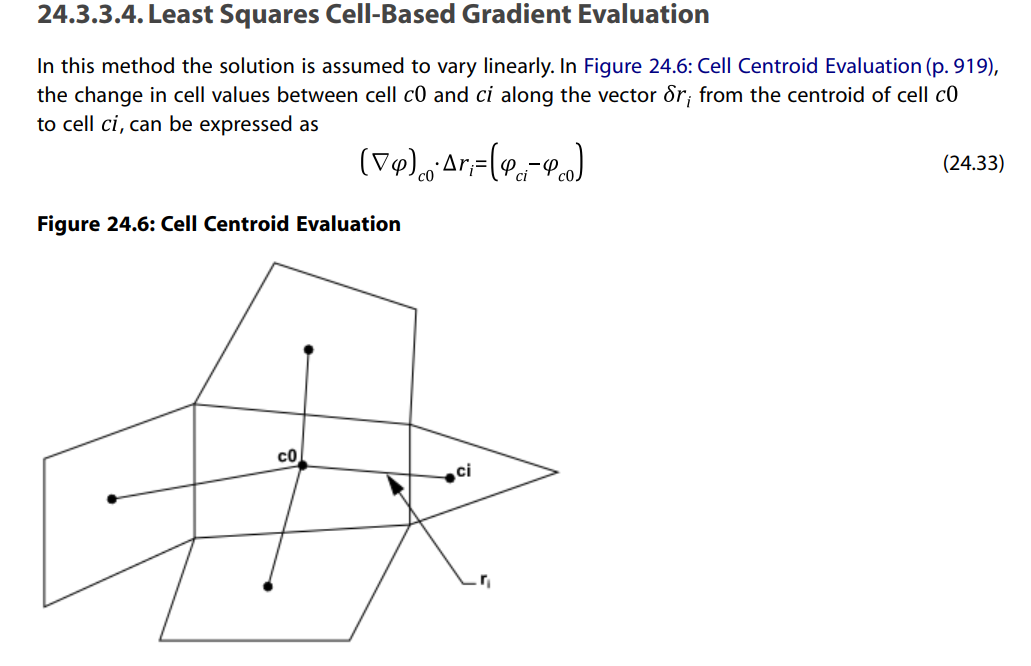

            Least Squares Cell Based

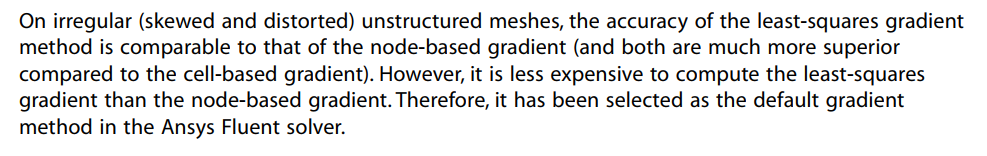

            Green-Gauss Cell Based是最粗暴最直接的,但也许恰好适用于结构网格?我看这个Theory Guide里面是这么说的

            有没有测试过对流项的格式?

            I don't want to survive, I want to thrive.

            1 条回复 最后回复 回复 引用
