    一个关于 Axisymmetric Subsonic Jet 的问题

    OpenFOAM
    3
    34
    4462
    正在加载更多帖子
    • 从旧到新
    • 从新到旧
    • 最多赞同
    回复
    • 在新帖中回复
    登录后回复
    此主题已被删除。只有拥有主题管理权限的用户可以查看。
    • King_RVM
      King_RVM 最后由 编辑

      有个关于rhoPimpleFoam求解亚音速射流的问题求助CFDer。我刚入手OpenFoam,最近在做一个亚音速射流的问题(出口流速大概在165m/s),采用轴对称方法计算(旋转角度1deg,采用wedge边界条件),需要给定总压力入口边界条件(totalPressure)。参考实验来自NASA官网:https://turbmodels.larc.nasa.gov/jetsubsonic_val.html
      算例的网格和边界如下:
      批注 2020-06-27 103534.jpg
      我刚开始采用稳态的求解可压缩问题的rhoSimpleFoam求解器,射流的速度云图结果还不错,如下图:
      现在我想采用瞬态的rhoPimpleFoam求解器,网格和边界条件设置均相同,但是得到的速度云图看起来是错误的,没有出现明显的射流界面,时间步1e-6s计算稳定,在0.85s时的结果如下图:
      想请问CFDer有没有做过类似计算,发生这个错误的可能原因有些什么呢?我想多尝试尝试改一下,十分感谢!!!

      1 条回复 最后回复 回复 引用
      • 李东岳
        李东岳 管理员 最后由 编辑

        瞬态用的是RANS么

        线上CFD课程开始报名:http://www.dyfluid.com/class.html

        CFD高性能服务器 http://dyfluid.com/servers.html

        King_RVM 1 条回复 最后回复 回复 引用
        • King_RVM
          King_RVM @李东岳 最后由 编辑

          @东岳 是的李老师,采用RANS。还有就是网格是采取的NASA官网提供的比较粗糙的网格,所以时间步稍微大一些(1e-6s)。细网格对时间步(目前1e-9以下)要求太高了,算的比较慢,目前算了0.01s,发现云图和粗网格的类似,所以现在认为原因不太可能是网格影响的。

          1 条回复 最后回复 回复 引用
          • 李东岳
            李东岳 管理员 最后由 编辑

            你用rhoPimpleFoam同时在controlDict里面计算一下meanU之类的数据看看呢?

            线上CFD课程开始报名:http://www.dyfluid.com/class.html

            CFD高性能服务器 http://dyfluid.com/servers.html

            King_RVM 2 条回复 最后回复 回复 引用
            • King_RVM
              King_RVM @李东岳 最后由 编辑

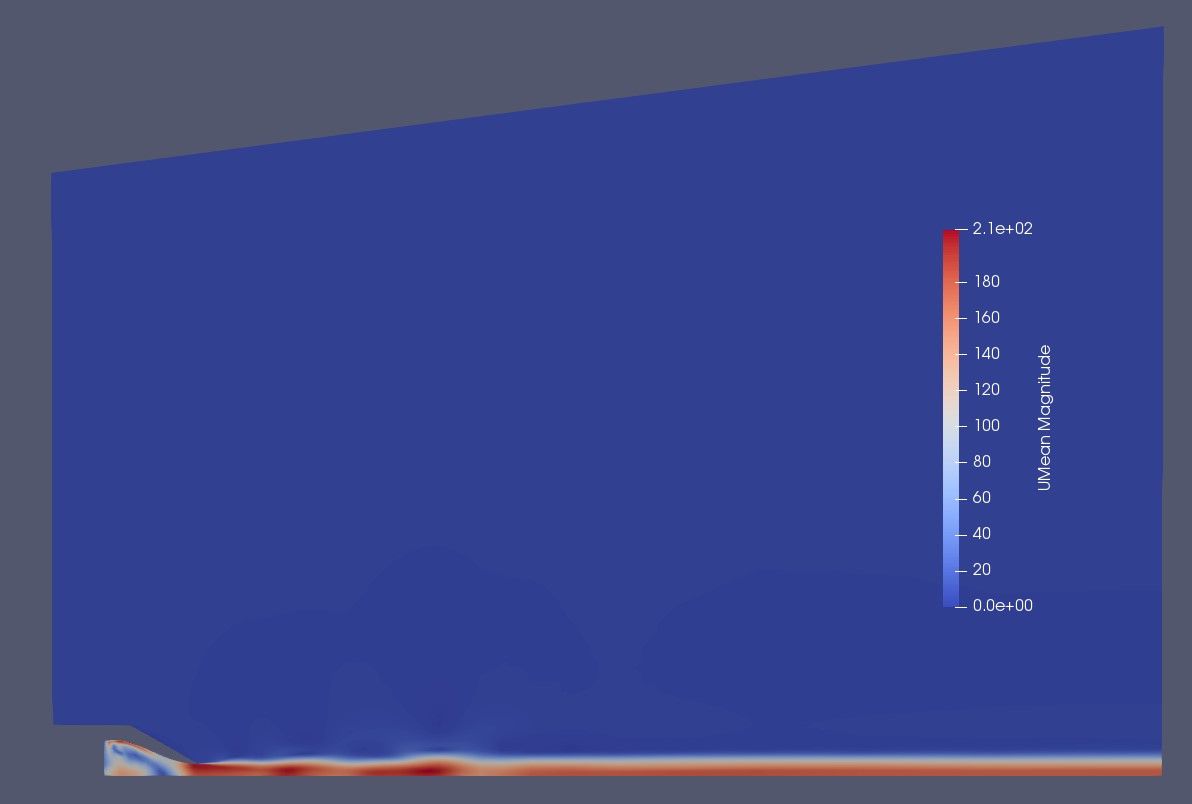

              @东岳 谢谢李老师,我监测了物理时间1.06s的Umean,如下图,这个云图也不正确,和rhoSimpleFoam结果相差太大。
              批注 2020-06-27 154350.jpg

              1 条回复 最后回复 回复 引用
              • King_RVM
                King_RVM @李东岳 最后由 编辑

                @东岳 我现在主要怀疑会不会是边界条件造成的,但是边界条件和rhoSimpleFoam是一样的,:135: 所以挺疑惑的。

                1 条回复 最后回复 回复 引用
                • 李东岳
                  李东岳 管理员 最后由 编辑

                  网格多少万?

                  线上CFD课程开始报名:http://www.dyfluid.com/class.html

                  CFD高性能服务器 http://dyfluid.com/servers.html

                  King_RVM 2 条回复 最后回复 回复 引用
                  • King_RVM
                    King_RVM @李东岳 最后由 编辑

                    @东岳 网格数是4520,目前用的是NASA提供的比较粗糙的网格,如下图:批注 2020-06-27 173033.jpg
                    不过刚刚Umean的结果是在已有结果的基础上,加上Umean后跑了0.05s的结果,这样的结果可能是不正确的,因为没有统计之前时间的速度:135: 。我刚刚重新从0开始统计Umean的结果,晚些时候我把结果发到论坛上给您看一下。

                    附:关于Umean的监测我采用的是知乎上的一个方法:https://zhuanlan.zhihu.com/p/52667661
                    在controlDict里加入的代码如下:

                    functions
                    {
                        fieldAverage1
                        {
                            type            fieldAverage;
                            functionObjectLibs ( "libfieldFunctionObjects.so" );
                            enabled         true;
                            outputControl   outputTime;

                            fields
                            (
                                U
                                {
                                    mean        on;
                                    prime2Mean  on;
                                    base        time;
                                }
                            );
                        }
                    }


                    在中文网上也看到了关于这个问题的讨论:https://www.cfd-china.com/topic/1453/想在程序中调用umean这个值-应该如何实现
                    我还想问一下李老师,这个Umean是单个时间步内的所有迭代的平均,还是计算从0s开始到当前时间的一个总的速度平均?如果是后者的话,采用瞬态方法时,如果刚开始计算得到的速度值变化较大的话,对Umean的影响不会很大吗?

                    1 条回复 最后回复 回复 引用
                    • King_RVM
                      King_RVM @李东岳 最后由 编辑

                      @东岳 李老师,这是我重新从0s开始计算得到的Umean的云图,当前时间步为0.1s,如下图:3.jpg

                      1 条回复 最后回复 回复 引用
                      • 李东岳
                        李东岳 管理员 最后由 编辑

                        Umean是从0开始的值,一般要去掉开始一段时间步,从后面开始平均

                        网格不多,可以的话,把你的rhoSimpleFoam+rhoPimpleFoam都传上来我给你看看

                        线上CFD课程开始报名:http://www.dyfluid.com/class.html

                        CFD高性能服务器 http://dyfluid.com/servers.html

                        King_RVM 1 条回复 最后回复 回复 引用
                        • King_RVM
                          King_RVM @李东岳 最后由 编辑

                          @东岳 太感谢了,李老师,:xinxin: ,文件稍微有点大,我就用坚果云了,这是坚果云链接:
                          https://www.jianguoyun.com/p/DUyH968Qr-LHBxjQ5aYD
                          https://www.jianguoyun.com/p/DRvCxh0Qr-LHBxjV5aYD

                          1 条回复 最后回复 回复 引用
                          • 李东岳
                            李东岳 管理员 最后由 编辑

                            这两个网格的boundary名字为什么不一样?为什么不用同样的网格?

                            线上CFD课程开始报名:http://www.dyfluid.com/class.html

                            CFD高性能服务器 http://dyfluid.com/servers.html

                            1 条回复 最后回复 回复 引用
                            • King_RVM
                              King_RVM 最后由 编辑

                              @东岳 很不好意思李老师,这个算例是我和另一个同学一块讨论着来做的,之前上传的是我俩用相同网格,分别用rhoSimpleFoam和rhoPimpleFoam来计算的结果,所以边界命名不一样。
                              晚上我重新用自己的命名方式,用两种求解器重新跑了一遍,网格图如下:
                              rhoSimpleFoam(10w步迭代结果)和rhoPimpleFoam(0.08s时刻结果)结果分别如下图2和图3所示:
                              这是我重新跑了一遍的算例文件,存在了坚果云中。再次感谢!:xinxin:
                              https://www.jianguoyun.com/p/DdnpeEMQ1IPKCBiFqqcD
                              https://www.jianguoyun.com/p/DdA5ZSwQ1IPKCBiGqqcD

                              C 1 条回复 最后回复 回复 引用
                              • C
                                cccrrryyy 教授 @King_RVM 最后由 编辑

                                @King_RVM rhoSimpleFoam和参考结果相比怎么样?我一般用rhoPimpleFoam和unsteady RANS都给很大的时间步让它快速到稳态解,最终的这个稳态解和rhoSimpleFoam类似。你这个不知道从方法来说有没有问题,比如说每一个时间步收敛了么?unsteady RANS每个时间步需要不少的迭代步,你用的是多少?

                                你可以用flowRatePatch测试一下入口和出口的流量是否还守恒,rhoSimpleFoam应该没有问题。rhoPimpleFoam我的经验是每一个时间步都是守恒的,如果不守恒那说明有问题。

                                I don't want to survive, I want to thrive.

                                King_RVM 2 条回复 最后回复 回复 引用
                                • King_RVM
                                  King_RVM @cccrrryyy 最后由 编辑

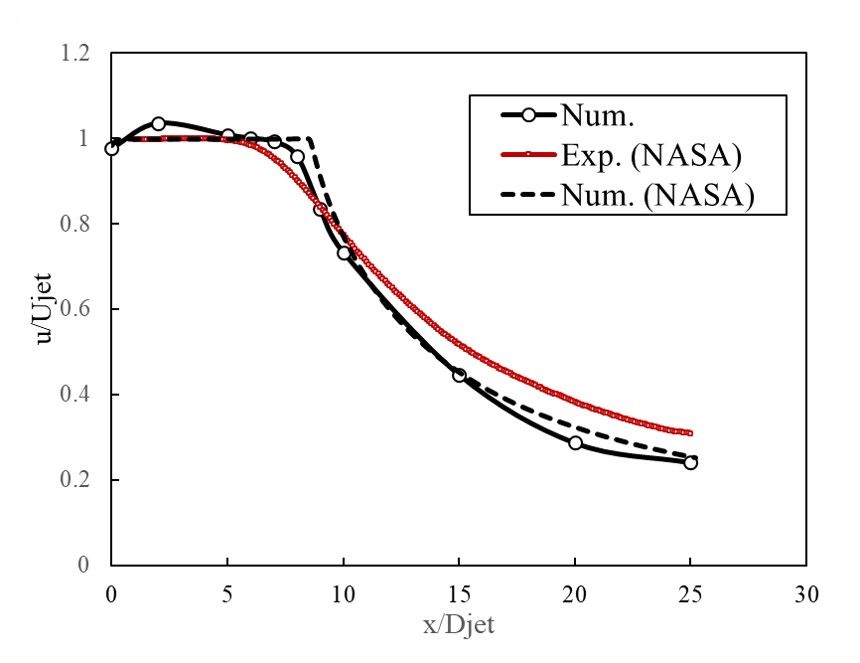

                                  @cccrrryyy 谢谢您的回复。rhoSimpleFoam和实验结果对比还可以,我刚处理了一下这个粗糙网格的结果,图1是沿轴向的速度U分布对比,图2和图3是数值与试验的速度云图对比(图2是U的对比,图3是Umean的对比),可以看出Umean的云图更为光滑一些,图2速度U的云图能看到出口处速度不光滑有波动,现在我们怀疑是出口处壁面边界引起的非物理的泻涡造成的,但是图3Umean的出口处速度云图就很光滑:
                                  对于您的第二个问题,因为我刚开始学OpenFoam,还没找到内迭代步在哪儿里设置,这是我的controlDict文件,里面没有内迭代步的设置,这个我再找找资料看看怎么设置。

                                  /*--------------------------------*- C++ -*----------------------------------*\
                                    =========                 |
                                    \\      /  F ield         | OpenFOAM: The Open Source CFD Toolbox
                                     \\    /   O peration     | Website:  https://openfoam.org
                                      \\  /    A nd           | Version:  7
                                       \\/     M anipulation  |
                                  \*---------------------------------------------------------------------------*/
                                  FoamFile
                                  {
                                      version     2.0;
                                      format      ascii;
                                      class       dictionary;
                                      object      controlDict;
                                  }
                                  // * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * //

                                  application     rhoPimpleFoam;

                                  startFrom       latestTime;

                                  startTime       0;

                                  stopAt          endTime;

                                  endTime         2.0;

                                  deltaT          1e-6;

                                  writeControl    adjustableRunTime;

                                  writeInterval   0.005;

                                  purgeWrite      0;

                                  writeFormat     ascii;

                                  writePrecision   8;

                                  writeCompression off;

                                  timeFormat      general;

                                  timePrecision   6;

                                  runTimeModifiable true;

                                  functions
                                  {
                                      #includeFunc MachNo
                                      #includeFunc residuals
                                      #includeFunc probes
                                  	#includeFunc R
                                  }

                                  functions
                                  {
                                      fieldAverage1
                                      {
                                          type            fieldAverage;
                                          functionObjectLibs ( "libfieldFunctionObjects.so" );
                                          enabled         true;
                                          outputControl   outputTime;

                                          fields
                                          (
                                              U
                                              {
                                                  mean        on;
                                                  prime2Mean  on;
                                                  base        time;
                                              }
                                          );
                                      }
                                  }

                                  // ************************************************************************* //


                                  第三个问题我也尝试一下,然后再来讨论。:xinxin2:

                                  1 条回复 最后回复 回复 引用
                                  • King_RVM
                                    King_RVM @cccrrryyy 最后由 编辑

                                    @cccrrryyy 你好,关于第二个建议,我再fvSolution文件中设置了最大迭代步maxIter为100,计算结果没有什么变化,fvSolution中设置的代码如下:

                                    /*--------------------------------*- C++ -*----------------------------------*\
                                      =========                 |
                                      \\      /  F ield         | OpenFOAM: The Open Source CFD Toolbox
                                       \\    /   O peration     | Website:  https://openfoam.org
                                        \\  /    A nd           | Version:  7
                                         \\/     M anipulation  |
                                    \*---------------------------------------------------------------------------*/
                                    FoamFile
                                    {
                                        version     2.0;
                                        format      ascii;
                                        class       dictionary;
                                        object      fvSolution;
                                    }
                                    // * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * //

                                    solvers
                                    {
                                        p
                                        {
                                            solver          GAMG;
                                            smoother        GaussSeidel;
                                            tolerance       1e-6;
                                            relTol          0.01;
                                    		maxIter 		100;
                                        }

                                        pFinal
                                        {
                                            $p;
                                            relTol          0;
                                        }

                                        "(rho|U|k|omega|e)"
                                        {
                                            solver          PBiCGStab;
                                            preconditioner  DILU;
                                            tolerance       1e-6;
                                            relTol          0.1;
                                    		maxIter 		100;
                                        }

                                        "(rho|U|k|omega|e)Final"
                                        {
                                            $U;
                                            relTol          0;
                                        }
                                    }


                                    关于第三个建议,我监测了3个入口和1个出口的flowRatePatch数据,两者的总和基本上保持为0,流量也是守恒的。

                                    C 1 条回复 最后回复 回复 引用
                                    • 李东岳
                                      李东岳 管理员 最后由 编辑

                                      进口omega为什么是0.11?这是计算出来的吧?

                                      线上CFD课程开始报名:http://www.dyfluid.com/class.html

                                      CFD高性能服务器 http://dyfluid.com/servers.html

                                      King_RVM 1 条回复 最后回复 回复 引用
                                      • 李东岳
                                        李东岳 管理员 最后由 编辑

                                        https://www.jianguoyun.com/p/DUG7u1MQ9s3ZBhi8g6cD

                                        你处理一下这个数据,出一个沿轴向的速度U分布对比,看看是否有改善?

                                        线上CFD课程开始报名:http://www.dyfluid.com/class.html

                                        CFD高性能服务器 http://dyfluid.com/servers.html

                                        King_RVM 1 条回复 最后回复 回复 引用
                                        • C
                                          cccrrryyy 教授 @King_RVM 最后由 编辑

                                          @King_RVM 不是这个,是PIMPLE里面的nOuterCorrectors,本来设的是多少?

                                          I don't want to survive, I want to thrive.

                                          King_RVM 1 条回复 最后回复 回复 引用
                                          • King_RVM
                                            King_RVM @李东岳 最后由 编辑

                                            @东岳 是的李老师,这个是计算出来的,公式如下:
                                            CodeCogsEqn (1).gif
                                            其中k取的是0.001,这个值比较小是因为当入口湍动能值较大时,得到的速度值偏大,改小后结果有所改善(但是相比大的k值,小的k值残差振荡比较严重)。turbulent viscosity 取得是0.001,这个是参考的NASA官网提供的值。

                                            1 条回复 最后回复 回复 引用
                                            • King_RVM
                                              King_RVM @李东岳 最后由 编辑

                                              @东岳 李老师,我做了一个rhoSimpleFoam 10w步的结果与您提供的13000的结果的速度云图对比,因为没监测Ux(轴向速度),目前只能提供一个瞬时的速度Umagnitude的对比结果,如下图:
                                              13000这个结果有所改善,但同样在大概2倍的出口半径处仍然存在小的波动。李老师可否提供postProcessing中的监测点数据,这样我可以画个沿轴向的速度曲线来对比。下图是之前我算rhoSimpleFoam的速度曲线,也可以看出在射流出口处速度波动较大,和云图表现出的结果是一致(我们猜测会不会是射流喷嘴处壁面的影响)。

                                              1 条回复 最后回复 回复 引用
                                              • King_RVM
                                                King_RVM @cccrrryyy 最后由 编辑

                                                @cccrrryyy 不好意思,我刚开始学还没弄明白这些值。pimple里这个的设置如下:

                                                SIMPLE
                                                {
                                                    residualControl
                                                    {
                                                        p               1e-4;
                                                        U               1e-4;
                                                        "(k|omega|e)"   1e-4;
                                                    }

                                                    nNonOrthogonalCorrectors 0;
                                                    pMinFactor      0.1;
                                                    pMaxFactor      2;
                                                }

                                                PIMPLE
                                                {
                                                    nCorrectors              2;
                                                    nNonOrthogonalCorrectors 1;
                                                    nOuterCorrectors         1;
                                                    pMinFactor      0.1;
                                                    pMaxFactor      2;
                                                }

                                                relaxationFactors
                                                {
                                                    equations
                                                    {
                                                        ".*"     1;
                                                    }
                                                }


                                                nOuterCorrectors默认的是1,这个算例是我根据OpenFoam自带的tutorials-rhoPimpleFoam 中的aerofoilNACA0012的算例修改的,因此这个值就没变。

                                                1 条回复 最后回复 回复 引用
                                                • 李东岳
                                                  李东岳 管理员 最后由 编辑

                                                  1. 你可以直接把13000的数据放到你的算例下面,后处理数据再出图
                                                  2. https://www.jianguoyun.com/p/DTTBLxIQ9s3ZBhjxi6cD 或者你下载我配置后的rhoSimpleFoam的算例文件 出个结果图我看看 这几天我更新在rhoSimpleFoam解析里面
                                                  3. rhoPimpleFoam那个我感觉是湍流模型的问题,算的太慢了不好调试,你试试调整下湍流边界条件,看看有无改善

                                                  线上CFD课程开始报名:http://www.dyfluid.com/class.html

                                                  CFD高性能服务器 http://dyfluid.com/servers.html

                                                  King_RVM 1 条回复 最后回复 回复 引用
                                                  • 李东岳
                                                    李东岳 管理员 最后由 编辑


                                                    这个是rhoPimpleFoam算的,结果只出到0.02秒,不过看起来也行了。我更新在rhoPimpleFoam解析,然后你去下载一下玩玩

                                                    等你的plot图啊 :xinxin3:

                                                    线上CFD课程开始报名:http://www.dyfluid.com/class.html

                                                    CFD高性能服务器 http://dyfluid.com/servers.html

                                                    King_RVM 1 条回复 最后回复 回复 引用
                                                    • King_RVM
                                                      King_RVM @李东岳 最后由 编辑

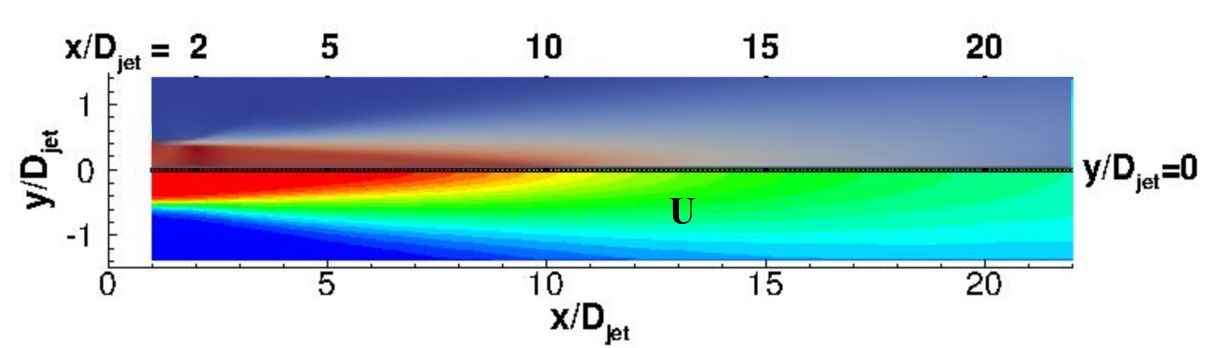

                                                      @东岳 太感谢了李老师,:high: 我用您的配置算例,然后监测了singleGraph一条线上的速度值,U的15000步迭代后的结果如图1和2所示,射流喷嘴出口处仍存在小的波动,但整体计算结果相比NASA的数值结果更靠近实验数据(NASA的实验数据是在不同半径处沿360度周向取了20个监测点得到的速度均值),这个在速度云图2中也可以看出来:
                                                      经过时间光滑后Umean的结果如图3和4所示,出口处速度波动会消失,只是远离喷嘴处结果和实验偏离的有些大:

                                                      1 条回复 最后回复 回复 引用
                                                      • King_RVM
                                                        King_RVM @李东岳 最后由 编辑

                                                        @东岳 :jingya: 这个rhoPimpleFoam的结果也太好了,是修改了湍流模型吗?真期待您的计算结果。:high:
                                                        还想问一下李老师,rhoSimpleFoam里面您修改了outlet的边界条件,并且增加了Ux,Uy,和Uz的边界值和初始值,主要是outlet边界条件对结果有重要影响吗?

                                                        1 条回复 最后回复 回复 引用
                                                        • King_RVM
                                                          King_RVM 最后由 编辑

                                                          这个是计算结果文件:https://www.jianguoyun.com/p/DQHmutkQ1IPKCBjH46cD

                                                          1 条回复 最后回复 回复 引用
                                                          • 李东岳
                                                            李东岳 管理员 最后由 编辑

                                                            https://www.jianguoyun.com/p/Dbf3umcQ9s3ZBhjhk6cD 这个是瞬态的文件,你对比一下吧,我改了一些内容,记不太清哪些有影响了,欢迎你的理解与分享!

                                                            感谢你的plot

                                                            线上CFD课程开始报名:http://www.dyfluid.com/class.html

                                                            CFD高性能服务器 http://dyfluid.com/servers.html

                                                            King_RVM 2 条回复 最后回复 回复 引用
                                                            • King_RVM
                                                              King_RVM @李东岳 最后由 编辑

                                                              @东岳 好的,我学习一下,也非常感谢东岳大哥的指导与交流。:high:

                                                              1 条回复 最后回复 回复 引用
                                                              • King_RVM
                                                                King_RVM @李东岳 最后由 编辑

                                                                @东岳 经过对比验证,我们发现fvSolution中绝对残差tolerance对结果的影响非常大,默认值是1e-6,调整成1e-9后结果有很大改善,改变这个值可以提高计算精度。

                                                                李东岳 1 条回复 最后回复 回复 引用
                                                                • 李东岳
                                                                  李东岳 管理员 @King_RVM 最后由 编辑

                                                                  @King_RVM 感谢分享!!

                                                                  线上CFD课程开始报名:http://www.dyfluid.com/class.html

                                                                  CFD高性能服务器 http://dyfluid.com/servers.html

                                                                  1 条回复 最后回复 回复 引用
                                                                  • 李东岳
                                                                    李东岳 管理员 最后由 李东岳 编辑

                                                                    @king_rvm 在 一个关于 Axisymmetric Subsonic Jet 的问题 中说:

                                                                    我们发现fvSolution中绝对残差tolerance对结果的影响非常大,默认值是1e-6,调整成1e-9后结果有很大改善,改变这个值可以提高计算精度。

                                                                    找了半天可算找到了。没想到1e-6变成1e-9的差距这么大。2年过去了。这个是我给你们改的么,我自己都忘了.. :135:

                                                                    线上CFD课程开始报名:http://www.dyfluid.com/class.html

                                                                    CFD高性能服务器 http://dyfluid.com/servers.html

                                                                    King_RVM 2 条回复 最后回复 回复 引用
                                                                    • King_RVM
                                                                      King_RVM @李东岳 最后由 编辑

                                                                      @李东岳 是的李老师,之后就是用您调的结果算的:shangxue:

                                                                      1 条回复 最后回复 回复 引用
                                                                      • King_RVM
                                                                        King_RVM @李东岳 最后由 编辑

                                                                        @李东岳 对,我们也没想到影响会这么大,有时候这类原因都想不到
