    方柱绕流的周期性网格

    Meshy
    4
    5
    2473
    Loading More Posts
    • Oldest to Newest
    • Newest to Oldest
    • Most Votes
    Reply
    • Reply as topic
    Log in to reply
    This topic has been deleted. Only users with topic management privileges can see it.
    • benqing
      benqing last edited by

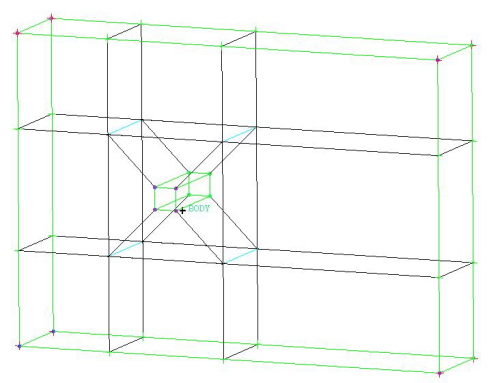

      网格是在ICEM中绘制,block如下图:

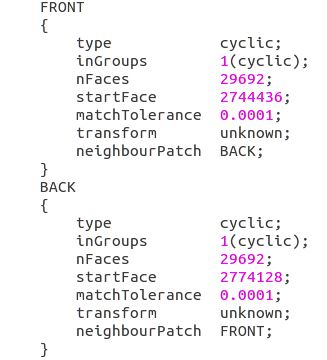

      前后面为周期性边界条件,导入OpenFOAM之后设定如下:

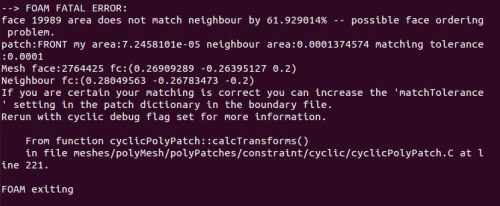

      运行checkMesh会报错,如下图:

      重复绘制几次,都是这种错误。

      1 Reply Last reply Reply Quote
      • 李东岳
        李东岳 管理员 last edited by

        原因很多,主要是ICEM里面没生成好。如果你确定ICEM里面生成的是完美的,你可以把你的matchTolerance调节的大一些,比如1。

        线上CFD课程 7月1日报名截止 http://dyfluid.com/class.html
        CFD高性能服务器 http://dyfluid.com/servers.html

        1 Reply Last reply Reply Quote
        • benqing
          benqing last edited by

          估计还是在icem中没有生成好

          1 Reply Last reply Reply Quote
          • drink water
            drink water last edited by

            因为前后网格没对应好。前后网格需要“完美”对应上,包括节点。其实你用cyclicAMI这个边界条件要好一点。

            1 Reply Last reply Reply Quote
            • Z
              Zhoujq last edited by

              是否为容差 matchTolerance 太大导致的衔接不上~

              1 Reply Last reply Reply Quote
