    计算y+,Δx+,Δz+的疑问

    OpenFOAM
    4
    13
    389
    正在加载更多帖子
    • 从旧到新
    • 从新到旧
    • 最多赞同
    回复
    • 在新帖中回复
    登录后回复
    此主题已被删除。只有拥有主题管理权限的用户可以查看。
    • C
      coolhhh 最后由 编辑

      最近看到一个文章:CFD计算中,除了y+,还应知道Δx+,Δz+【学习笔记】,但关于计算这几个参数有几点疑问:

      1. 根据yPlus在openfoam代码里面的实现,以及公式$y^{+}=\frac{U_{\tau}y}{\nu }$,由于同个垂直位置处用的$U_{\tau}$都是一样的,那么计算流场垂直于壁面其他高度A位置的$y^{+}$,是否可以先用后处理程序yplus得到第一层边界层网格p的$y^{+}$,然后直接通过A与p的高度的比值求得A位置的$y^{+}$?
        $y_{A}^{+}=y_{p}^{+}\times \frac{y_{A}}{y_{p}}$

      2.类似第1个问题,计算第一层网格的$\bigtriangleup x^{+}$和$\bigtriangleup z^{+}$,用的$U_{\tau}$都是一样的,也类似可以通过长度比值求得?
      $\bigtriangleup x^{+}=\frac{U_{\tau}\bigtriangleup x}{\nu }=y^{+}\times \frac{\bigtriangleup x}{y}$
      $\bigtriangleup z^{+}=\frac{U_{\tau}\bigtriangleup x}{\nu }=y^{+}\times \frac{\bigtriangleup z}{y}$

      3.$\bigtriangleup x^{+}$和$\bigtriangleup z^{+}$的方向定义问题。假设风向如图所示,对于侧风面流动方向和宽度方向比较好理解。但对于迎风面,风方向就直接是壁面法向方向,此时的$\bigtriangleup x^{+}$和$\bigtriangleup z^{+}$的方向该如何定义?


      4.根据文献《Piomelli, U. and J.R. Chasnov, Large-eddy simulations: theory and applications, in Turbulence and transition modelling. 1996, Springer. p. 269-336.》,对于wall-resolved LES,要求$\bigtriangleup x^{+}\simeq 50\sim 150$,$\bigtriangleup z^{+}\simeq 15\sim 40$,对这两个方向的要求区别还挺大,对应第3个问题这两个方向具体在模型中不同面如何定义,可能会得到不一样的结果。

      5.最后的问题是LES计算满足了$y^{+}$,但$\bigtriangleup x^{+}$和$\bigtriangleup z^{+}$比值超过了文献建议范围,对结果影响会很大吗?

      最后感谢各位大佬帮忙解惑

      L 1 条回复 最后回复 回复 引用
      • 沉
        沉剑 最后由 编辑

        类似分离涡这种大尺度的涡结构,WMLES即可,涉及转拟湍流,湍流结构等,三方向的尺度需满足计算要求。

        1 条回复 最后回复 回复 引用
        • L
          luofq-sysu @coolhhh 最后由 编辑

          @coolhhh 楼主有可分享的结论么?我理解 x+和z+如果太大,那近壁面的网格长宽比就太大了,对LES计算还是有影响的

          C 1 条回复 最后回复 回复 引用
          • 李东岳
            李东岳 管理员 最后由 编辑

            x+和z+ 这两个变量我还没关注过 希望大佬们有相关的经验分享一下 甩出一些sci :146:

            CFD高性能服务器 http://dyfluid.com/servers.html

            1 条回复 最后回复 回复 引用
            • C
              coolhhh @luofq-sysu 最后由 编辑

              @luofq-sysu

              1. 首先计算 $\bigtriangleup x^{+}$、$\bigtriangleup z^{+}$,是根据下面的公式由$\ y^{+}$推算得到

              1.根据yPlus在openfoam代码里面的实现,以及公式$y^{+}=\frac{U_{\tau}y}{\nu }$,由于同个垂直位置处用的$U_{\tau}$都是一样的,那么计算流场垂直于壁面其他高度A位置的y+,是否可以先用后处理程序yplus得到第一层边界层网格p的y+,然后直接通过A与p的高度的比值求得A位置的y+?
              $y_{A}^{+}=y_{p}^{+}\times \frac{y_{A}}{y_{p}}$

              2.类似第1个问题,计算第一层网格的△x+和△z+,用的Uτ都是一样的,也类似可以通过长度比值求得?
              $\bigtriangleup x^{+}=\frac{U_{\tau}\bigtriangleup x}{\nu }=y^{+}\times \frac{\bigtriangleup x}{y}$
              $\bigtriangleup z^{+}=\frac{U_{\tau}\bigtriangleup x}{\nu }=y^{+}\times \frac{\bigtriangleup z}{y}$

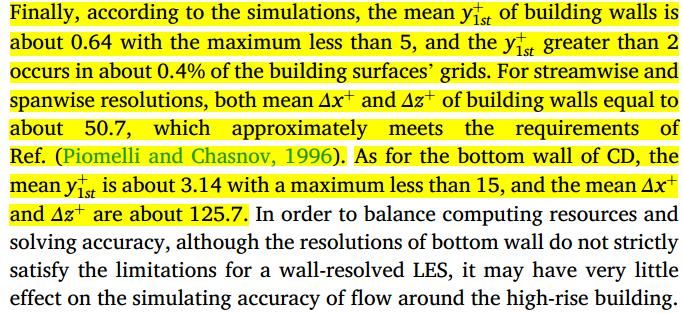

              2.模拟的结论可参考文献《Chen, L., et al., Consistency improved random flow generation method for large eddy simulation of atmospheric boundary layer. Journal of Wind Engineering and Industrial Aerodynamics, 2022. 229: p. 105147.》,模拟对象是高层建筑,对于建筑表面的△x+、△z+、y+近似符合要求,风压模拟结果跟实验值吻合较好。但计算域底面虽然不符合要求,但从结果看对高层建筑影响较小。

              1 条回复 最后回复 回复 引用
              • C
                coolhhh 最后由 编辑

                @李东岳 李老师,看这篇文章《Komen, E., et al., A quantification method for numerical dissipation in quasi-DNS and under-resolved DNS, and effects of numerical dissipation in quasi-DNS and under-resolved DNS of turbulent channel flows. Journal of computational physics, 2017. 345: p. 565-595.》有提到WRLES中$\Delta x^+$,$\Delta z^+$要求:

                1 条回复 最后回复 回复 引用
                • 李东岳
                  李东岳 管理员 最后由 编辑

                  好的,我研究一下。针对你的第一个问题。这个帖子里面我自己画了几个u+ y+出来,你可以参考一下。因为算例已经提供了。你可以直接看代码。

                  替代文字

                  https://www.cfd-china.com/topic/6248/les直流槽道边界层模拟-如何得到正则化速度u-以及正则化坐标y/5

                  CFD高性能服务器 http://dyfluid.com/servers.html

                  C 1 条回复 最后回复 回复 引用
                  • C
                    coolhhh @李东岳 最后由 编辑

                    @李东岳 李老师,现在理解了其他位置的$y^+$可以通过壁面第一层网格的$y^+_{st}$的高度比例求得,但主要的一个困惑点是如何判断方向的问题。对于槽道流,这个方向没有争议;但如果放了建筑后,比如下面描述的迎风面,流动方向与壁面方向重合,其他两个方向似乎都是宽度方向,此时$\Delta x^+$和$\Delta z^+$就不好判断。
                    我的做法是因为网格是近似于边长相等的多面体网格,那么就不用区分$\Delta x^+$和$\Delta z^+$,因为其值结果是近似一样的。但有的文献又对$\Delta x^+$和$\Delta z^+$提出的要求范围没有交集,只能大概的设定在两个没有交集范围的中间位置。

                    3.$\bigtriangleup x^{+}$和$\bigtriangleup z^{+}$的方向定义问题。假设风向如图所示,对于侧风面流动方向和宽度方向比较好理解。但对于迎风面,风方向就直接是壁面法向方向,此时的$\bigtriangleup x^{+}$和$\bigtriangleup z^{+}$的方向该如何定义?


                    1 条回复 最后回复 回复 引用
                    • 李东岳
                      李东岳 管理员 最后由 编辑

                      主要的一个困惑点是如何判断方向的问题

                      好像有道理。你看openfoam自带的代码y+如何判断方向的?自带的代码啥几何都能算出y+

                      CFD高性能服务器 http://dyfluid.com/servers.html

                      C 1 条回复 最后回复 回复 引用
                      • C
                        coolhhh @李东岳 最后由 编辑

                        @李东岳
                        李老师,看了OpenFOAM中yPlus计算,是通过壁面网格最近垂直距离算的,也就是y+算的是壁面垂直方向,这个方向没有争议。有争议的是网格不是槽道流那种网格,网格面与流动方向有一定夹角,那么其他两个方向,如何判定是$\Delta x^+$还是$\Delta z^+$


                        OpenFOAM中 yPlus计算方法:

                        Foam::tmp<Foam::volScalarField> Foam::functionObjects::yPlus::calcYPlus
                        (
                            const momentumTransportModel& turbModel
                        )
                        {
                            tmp<volScalarField> tyPlus
                            (
                                volScalarField::New
                                (
                                    IOobject::groupName(type(), phaseName_),
                                    mesh_,
                                    dimensionedScalar(dimless, 0)
                                )
                            );

                            volScalarField::Boundary& yPlusBf = tyPlus.ref().boundaryFieldRef();

                            volScalarField::Boundary d = nearWallDist(mesh_).y();

                            const volScalarField::Boundary nutBf =
                                turbModel.nut()().boundaryField();

                            const volScalarField::Boundary nuEffBf =
                                turbModel.nuEff()().boundaryField();

                            const volScalarField::Boundary nuBf =
                                turbModel.nu()().boundaryField();

                            const fvPatchList& patches = mesh_.boundary();

                            forAll(patches, patchi)
                            {
                                const fvPatch& patch = patches[patchi];

                                if (isA<nutWallFunctionFvPatchScalarField>(nutBf[patchi]))
                                {
                                    const nutWallFunctionFvPatchScalarField& nutPf =
                                        dynamic_cast<const nutWallFunctionFvPatchScalarField&>
                                        (
                                            nutBf[patchi]
                                        );

                                    yPlusBf[patchi] = nutPf.yPlus();
                                }
                                else if (isA<wallFvPatch>(patch))
                                {
                                    yPlusBf[patchi] =
                                        d[patchi]
                                       *sqrt
                                        (
                                            nuEffBf[patchi]
                                           *mag(turbModel.U().boundaryField()[patchi].snGrad())
                                        )/nuBf[patchi];
                                }
                            }

                            return tyPlus;
                        }

                        1 条回复 最后回复 回复 引用
                        • 李东岳
                          李东岳 管理员 最后由 编辑

                          从openfoam代码来看,就是网格最近垂直距离了,没考虑x+还是z+。你可以看看sci都怎么弄的。如果需要考虑不同的区域,感觉这个东西有效率的植入起来还比较麻烦。

                          CFD高性能服务器 http://dyfluid.com/servers.html

                          1 条回复 最后回复 回复 引用
                          • C
                            coolhhh 最后由 编辑

                            @李东岳 李老师,植入思路我想可以根据与y+的关系来实现,但最后还是回归到网格除了法向外,另外两个方向怎么定义x和z方向。其实在网格与风向有夹角时候,已经无法严格区分顺流向和宽度方向了

                            2.类似第1个问题,计算第一层网格的$\bigtriangleup x^{+}$和$\bigtriangleup z^{+}$,用的$U_{\tau}$都是一样的,也类似可以通过长度比值求得?
                            $\bigtriangleup x^{+}=\frac{U_{\tau}\bigtriangleup x}{\nu }=y^{+}\times \frac{\bigtriangleup x}{y}$
                            $\bigtriangleup z^{+}=\frac{U_{\tau}\bigtriangleup x}{\nu }=y^{+}\times \frac{\bigtriangleup z}{y}$

                            1 条回复 最后回复 回复 引用
                            • 李东岳
                              李东岳 管理员 最后由 编辑

                              @coolhhh 在 计算y+,Δx+,Δz+的疑问 中说:

                              但最后还是回归到网格除了法向外,另外两个方向怎么定义x和z方向

                              是的。一般sci里面怎么弄?我个人怀疑sci就是按照流向方向来了。

                              CFD高性能服务器 http://dyfluid.com/servers.html
