    怎么用ICEM画楔形体网格

    OpenFOAM
    4
    20
    970
    正在加载更多帖子
    • 从旧到新
    • 从新到旧
    • 最多赞同
    回复
    • 在新帖中回复
    登录后回复
    此主题已被删除。只有拥有主题管理权限的用户可以查看。
    • 韬
      韬智tz 最后由 编辑

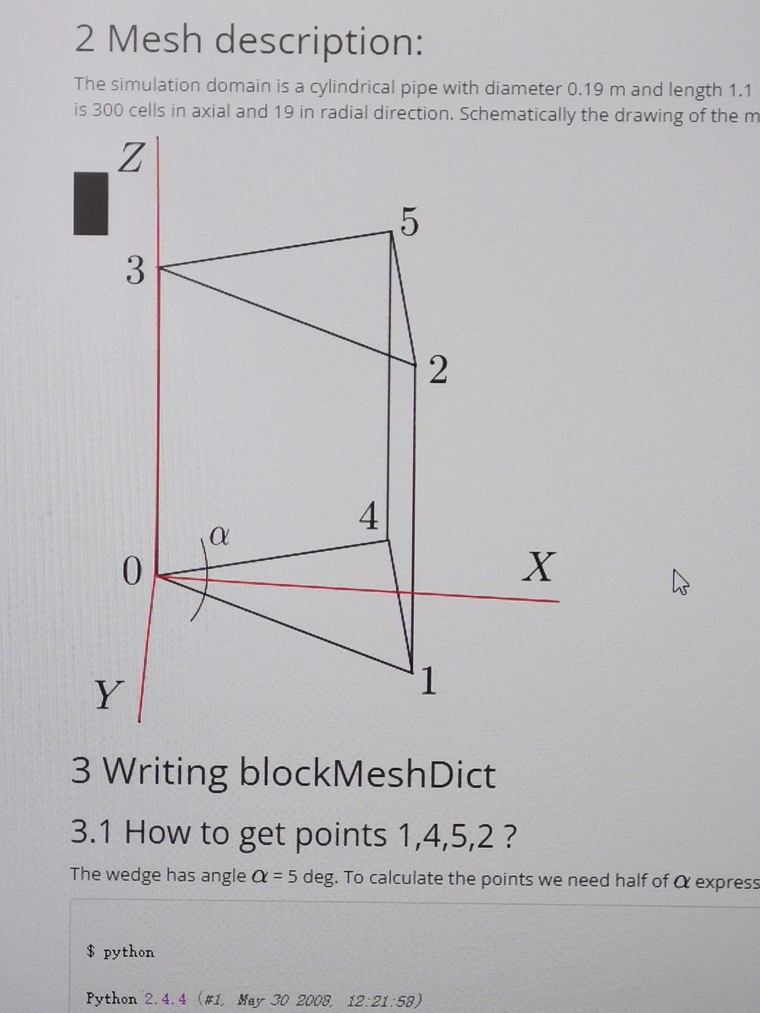

      OpenFOAM自带的wedge网格算出来结果不是很理想,想画了之后导入OpenFOAM。大家有用ICEM画过楔形体网格吗?像这种的,有知道怎么画的吗。。。

      1 条回复 最后回复 回复 引用
      • 李东岳
        李东岳 管理员 最后由 编辑

        我之前尝试用ICEM画,想了半天感觉ICEM画不了这个。个人认为画不了。不知道其他大佬知不知道。

        OpenFOAM画这个很简单啊,用blockMesh画就完了?

        CFD高性能服务器 http://dyfluid.com/servers.html

        韬 1 条回复 最后回复 回复 引用
        • 韬
          韬智tz @李东岳 最后由 编辑

          @李东岳 是画起来简单,但是算出来现象就不对,我导师认为是网格的问题

          T 1 条回复 最后回复 回复 引用
          • T
            Tens 讲师 @韬智tz 最后由 Tens 编辑

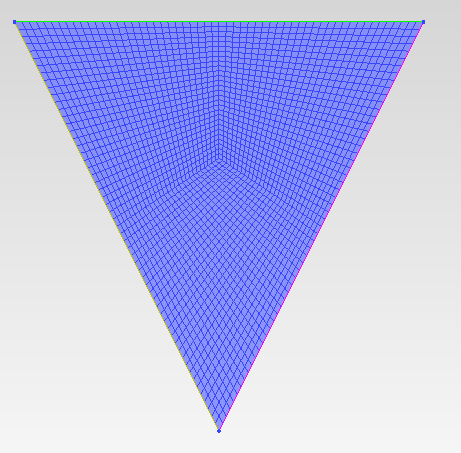

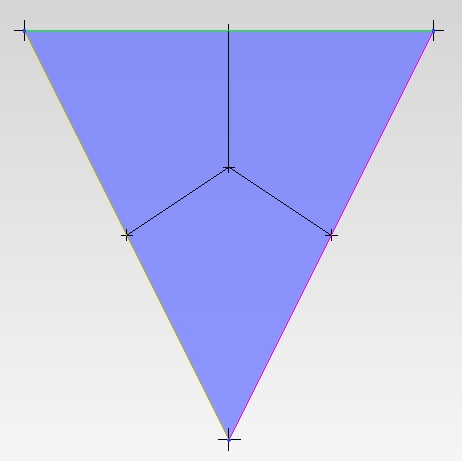

            @韬智tz 三角形直接Y剖分不行吗
            db55e2f9-d6a3-4f56-a2a1-aa85d5edc8e1-image.png 468dd212-eeb4-4ba6-9a07-71d3e21cee2d-image.png

            李东岳 韬 2 条回复 最后回复 回复 引用
            • 李东岳
              李东岳 管理员 @Tens 最后由 编辑

              @tens 他这个只有一层网格单元,比较特殊。 @韬智tz 你要算什么现象?

              CFD高性能服务器 http://dyfluid.com/servers.html

              T 1 条回复 最后回复 回复 引用
              • T
                Tens 讲师 @李东岳 最后由 编辑

                @李东岳 一层网格单元?不太明白什么意思:141:

                1 条回复 最后回复 回复 引用
                • 韬
                  韬智tz @Tens 最后由 编辑

                  @tens 就是用5度楔形体算整个计算域,模拟气泡爆炸。只是我用OpenFOAM里面的wedge网格算出来气泡现象有啮齿状,不知道什么原因,估计是网格原因。

                  1 条回复 最后回复 回复 引用
                  • Z
                    zhouxu 最后由 编辑

                    @韬智tz 牺牲一点计算资源,画一个60度的

                    韬 1 条回复 最后回复 回复 引用
                    • 韬
                      韬智tz @zhouxu 最后由 编辑

                      @zhouxu 我是看有人论文里面用过这种,我导师也让我用这种。这篇 Nonlinear interaction and coalescence features of oscillating bubble pairs:Experimental and numerical study。

                      李东岳 1 条回复 最后回复 回复 引用
                      • 李东岳
                        李东岳 管理员 @韬智tz 最后由 编辑

                        @韬智tz 把你的算例清空一下,处理成几k那种,压缩上传到论坛上我给你看下

                        CFD高性能服务器 http://dyfluid.com/servers.html

                        韬 3 条回复 最后回复 回复 引用
                        • 韬
                          韬智tz @李东岳 最后由 编辑

                          @李东岳 5DU.zip

                          1 条回复 最后回复 回复 引用
                          • 韬
                            韬智tz @李东岳 最后由 编辑

                            @李东岳 大佬帮我看看我设置的有什么问题吗,原算例是OpenFOAM里自带的DepthCharge3D,您可以对比看下!!

                            1 条回复 最后回复 回复 引用
                            • 韬
                              韬智tz @李东岳 最后由 编辑

                              @李东岳 老师,我的算例有什么问题吗?

                              李东岳 1 条回复 最后回复 回复 引用
                              • 李东岳
                                李东岳 管理员 @韬智tz 最后由 编辑

                                @韬智tz 你这个算例我这目前算不动。不过我把你的blockMesh变成了50*50网格的。算完了之后结果正确。如下图。你继续算就行了


                                CFD高性能服务器 http://dyfluid.com/servers.html

                                韬 1 条回复 最后回复 回复 引用
                                • 韬
                                  韬智tz @李东岳 最后由 编辑

                                  @李东岳 结果里面的气泡不是有啮齿状吗

                                  李东岳 1 条回复 最后回复 回复 引用
                                  • 李东岳
                                    李东岳 管理员 @韬智tz 最后由 编辑

                                    @韬智tz 细化网格就行了。细网格这个我目前跑不动。你自己尝试下

                                    CFD高性能服务器 http://dyfluid.com/servers.html

                                    韬 1 条回复 最后回复 回复 引用
                                    • 韬
                                      韬智tz @李东岳 最后由 编辑

                                      @李东岳 我在周围区域加密了3次,都还是有,还是500*500网格的

                                      李东岳 1 条回复 最后回复 回复 引用
                                      • 李东岳
                                        李东岳 管理员 @韬智tz 最后由 编辑

                                        你算到最后一个时间步没有。最开始需要时间做表面调整

                                        CFD高性能服务器 http://dyfluid.com/servers.html

                                        韬 1 条回复 最后回复 回复 引用
                                        • 韬
                                          韬智tz @李东岳 最后由 编辑

                                          @李东岳 没有呢,这个表面调整没搞过,这是什么操作哦

                                          李东岳 1 条回复 最后回复 回复 引用
                                          • 李东岳
                                            李东岳 管理员 @韬智tz 最后由 编辑

                                            @韬智tz 你这个算例需要计算一定时间之后,表面会自动调整到圆形。你现在啥都不用管,直接算到最终结果就行了

                                            CFD高性能服务器 http://dyfluid.com/servers.html
