    关于循环壁面的一些问题

    OpenFOAM
    2
    4
    708
    正在加载更多帖子
    • 从旧到新
    • 从新到旧
    • 最多赞同
    回复
    • 在新帖中回复
    登录后回复
    此主题已被删除。只有拥有主题管理权限的用户可以查看。
    • Z
      Zhoujq 最后由 编辑

      对于循环壁面有一些困惑:

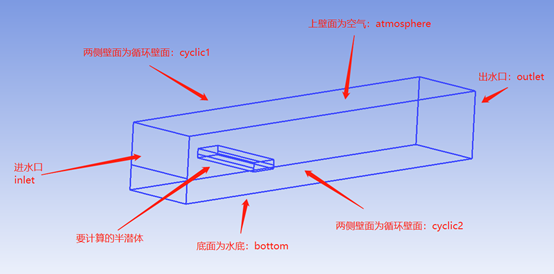

      为了避免壁面造成的影响,设计成一个展向无限长的例子,即两侧壁面采用cyclic边界:

          CYCLIC1
          {
              type            cyclic;
              inGroups        1(cyclic);
              nFaces          37452;
              startFace       5483574;
              neighbourPatch  CYCLIC2;
              transform       translational;
              separationVector (0 0 -1);
          }
          CYCLIC2
          {
              type            cyclic;
              inGroups        1(cyclic);
              nFaces          37452;
              startFace       5521026;
              neighbourPatch  CYCLIC1;
              transform       translational;
              separationVector (0 0 1);
          }


      问题1:

      separationVector (0 0 1)


      这里的矢量是可以随意填写,只要能表示方向即可,还是要根据模型写具体的值,
      例如:

            CYCLIC1 {…. separationVector (0 0 -0.25)}
            CYCLIC2 {…. separationVector (0 0 0.25)}


      这里的-0.25到0.25是因为模型宽度为0.5:
      问题2:
      最初的为:

      inGroups List<word> 1(wall);


      改为

      inGroups 1(cyclic);


      这里的

      List<word>


      是什么呢?修改时候是否会对结果有影响?

      问题3:

      transform中写成translational是否正确?

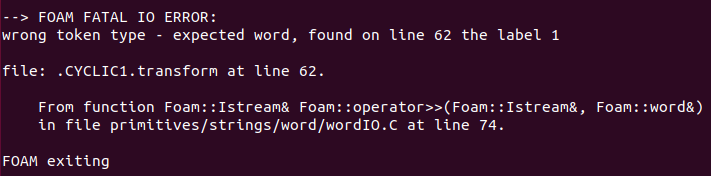

      在搅拌机的例子中,这个被写成rotational;除了这些还能写哪些呢?特意设置成1,想通过报错查看,但是报错结果并没有列出可以选择的类型列表
      谢谢各位的指导~~

      1 条回复 最后回复 回复 引用
      • 李东岳
        李东岳 管理员 最后由 李东岳 编辑

        为什么不用cyclic,你这个进出口不是一样的么?

        看错了,cyclic不需要指定transform translational;,直接

         CYCLIC1
            {
                type            cyclic;
                inGroups        1(cyclic);
                nFaces          37452;
                startFace       5483574;
                neighbourPatch  CYCLIC2;
            }


        CFD高性能服务器 http://dyfluid.com/servers.html
        2023年,线下CFD课,预热一下 http://dyfluid.com/class.html

        Z 1 条回复 最后回复 回复 引用
        • Z
          Zhoujq @李东岳 最后由 编辑

          @东岳 谢谢老师指点,原来有了transform后才会用到separationVector;我这里不需要这个;

          List<word>这个我问了下,有人说这个没有什么用,那么是否在OpenFOAM中只是个提示的作用。

          1 条回复 最后回复 回复 引用
          • 李东岳
            李东岳 管理员 最后由 编辑

            inGroups、list可以删掉,没用

            CFD高性能服务器 http://dyfluid.com/servers.html
            2023年,线下CFD课,预热一下 http://dyfluid.com/class.html

            1 条回复 最后回复 回复 引用
