两个相切的圆如何进行关联

[下里巴人]

@simthere 0_1462353413660_1461508477117-vcone_4.blk

[simthere]

@下里巴人
十分感谢！
这种切分方式，还是没有学会:upset: 。。准备把支撑移动一段距离，避免相切。可能网格质量可以提高一些

[Dream_Chaser]

@simthere 几何不变，但是，那个大圆的曲线没有必要关联。虽然，圆柱的直径变小了，但是还是圆柱，把半球的一部分看成圆柱的一部分就ok了

[Dream_Chaser]

@simthere 在大圆的位置不要切割block

[kscandal]

相切没有办法处理的 只要一加密马上质量下降 这是ICEM的硬伤

[下里巴人]

@Dream_Chaser 啥意思？？可以详细说下或者是用来个截图看看么？

[Dream_Chaser]

@下里巴人 在 两个相切的圆如何进行关联 中说：

@Dream_Chaser 啥意思？？可以详细说下或者是用来个截图看看么？

压缩文件是icem文件，我用的是17.0的
0_1472518145646_Desktop.rar

[下里巴人]

@Dream_Chaser 在 两个相切的圆如何进行关联 中说：

em文件，我用的是17.0的
0_1472518145646_Desktop.rar

这不行吧 一加密就有负网格了

[Dream_Chaser]

@下里巴人 真是跟你说不清楚。你自己好好悟吧

---

李东岳：请查看CFD中国全站规范

[下里巴人]

@Dream_Chaser 我的错 我明白你说的了

[李东岳]

@simthere
楼主好久不见，最近毕业了？后来这个几何发文章没。

[下里巴人]

@simthere

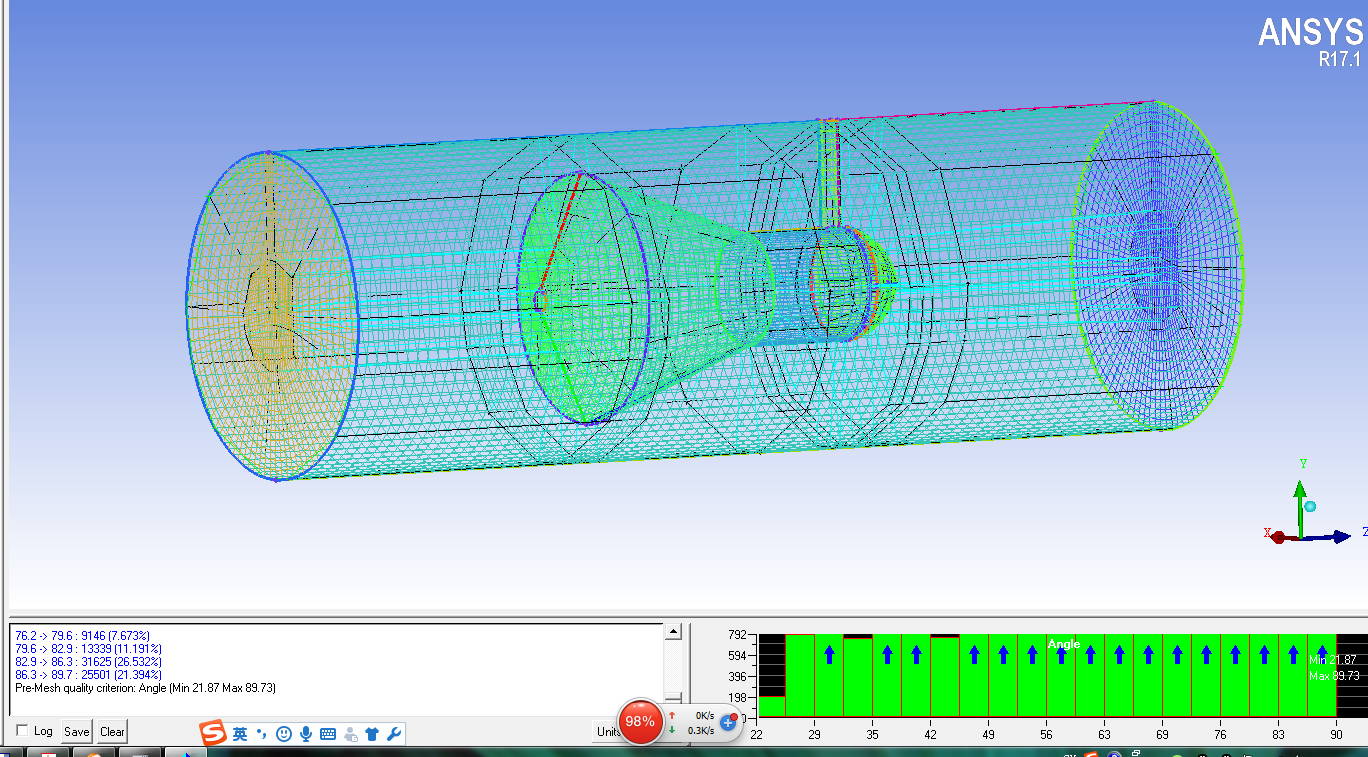

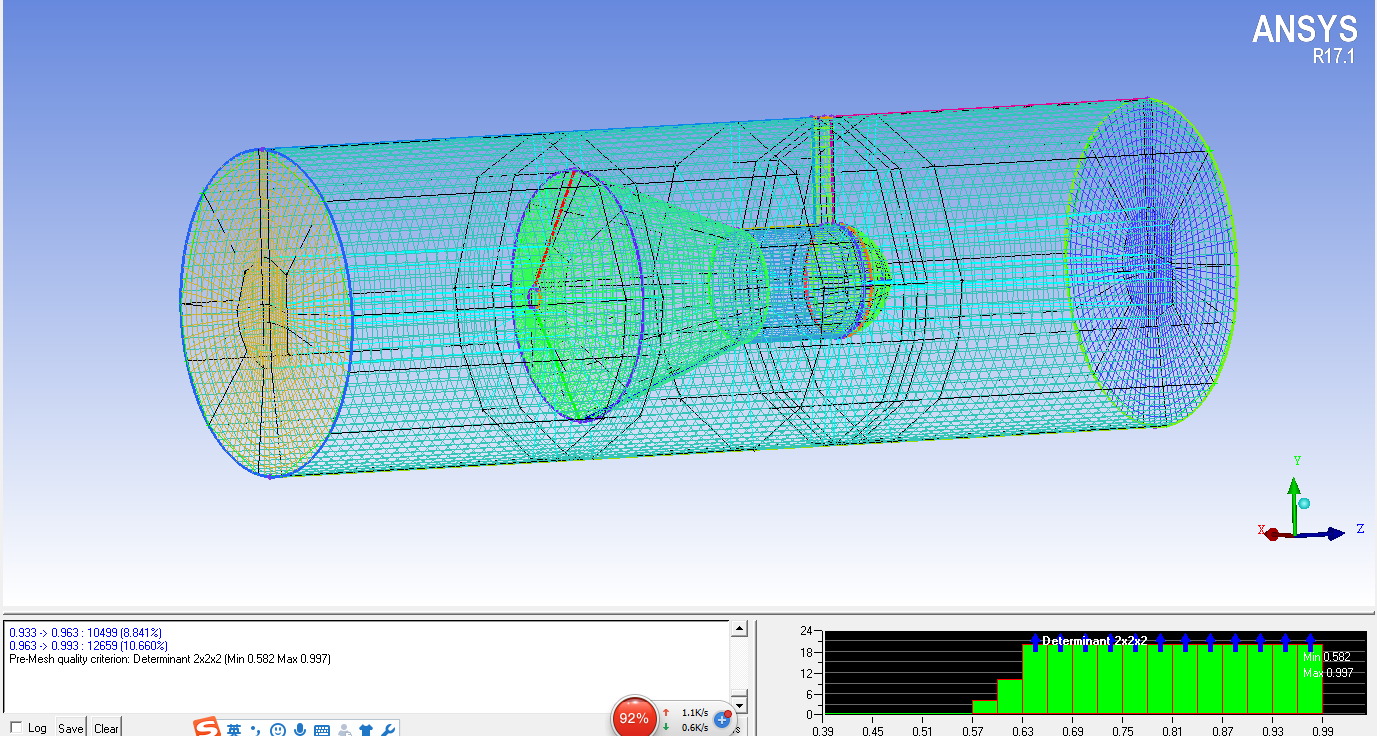

隔了一年时间，再画了下，暂时还可以。

[下里巴人]

[深海矿工]

肯定是要贯穿的

[hurricane007]

@下里巴人 看到这个帖子想起我之前做那个流化床模拟，加了跟管子就死活不收敛了，估计和你这个一样的问题。
话说有尺度差异的时候出来的这个网格好呆……明明圆形的楞给画成多边形了。
我想起Gmsh他们组最近有个博士答辩的东西就是做curve mesh的，不知道能不能用在计算上了。。
