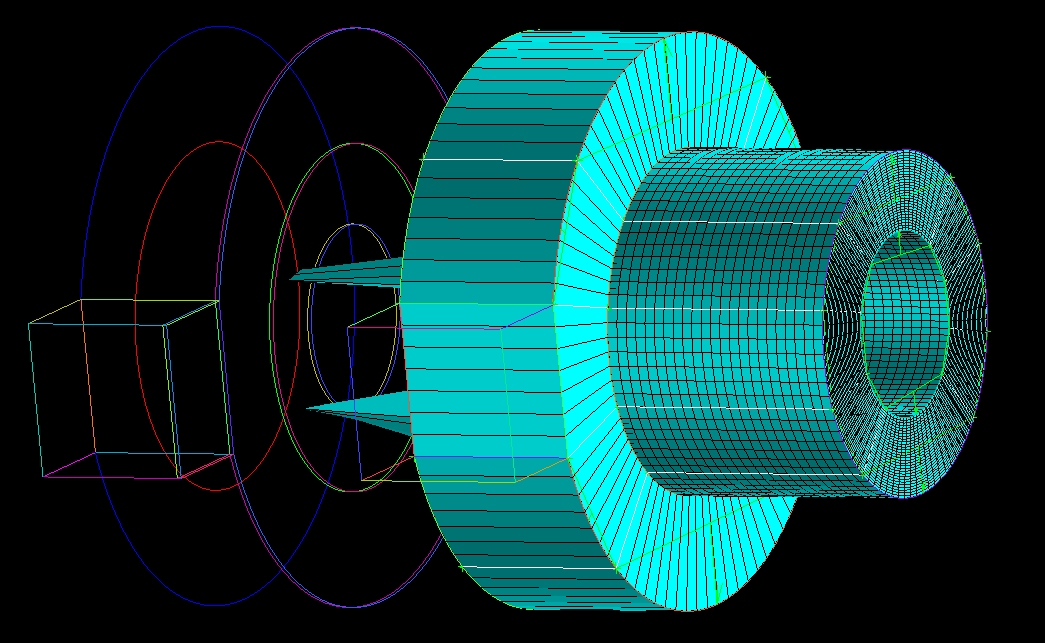

      请问为什么会出现这种现象?关联什么的都是对的。

      1 条回复 最后回复 回复 引用
      • 李东岳
        李东岳 管理员 最后由 编辑

        目测是面关联,你取消一下面关联试试

        线上CFD课程开始报名:http://www.dyfluid.com/class.html

        CFD高性能服务器 http://dyfluid.com/servers.html

        1 条回复 最后回复 回复 引用
        • ZYj
          ZYj 最后由 编辑

          我都没有用面关联啊,而且这两个地方是直接一体的,没有中间这个面,模型只有外表面,内部没有面

          李东岳 1 条回复 最后回复 回复 引用
          • 李东岳
            李东岳 管理员 @ZYj 最后由 编辑

            @ZYj 是的,一般很少用面关联,但也会出现面关联的问题。

            线上CFD课程开始报名:http://www.dyfluid.com/class.html

            CFD高性能服务器 http://dyfluid.com/servers.html

            1 条回复 最后回复 回复 引用
            • ZYj
              ZYj 最后由 编辑

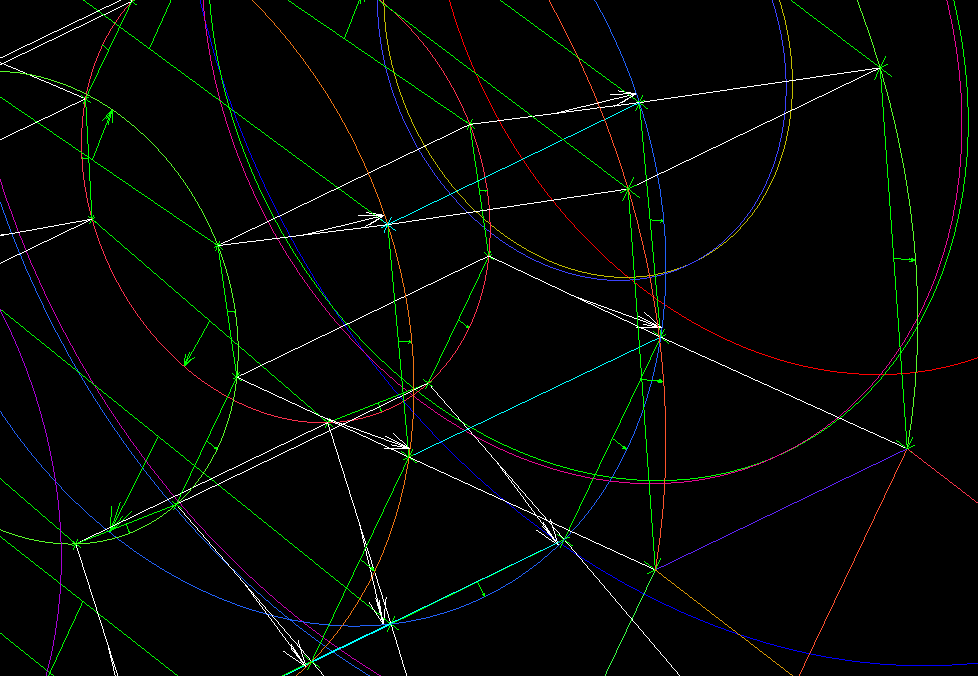

              如图中,我打开显示Edges的关联侯,出现了图中的绿色和白色箭头,绿色我知道,白色的是什么意思呢?

              1 条回复 最后回复 回复 引用
              • 李东岳
                李东岳 管理员 最后由 编辑

                面关联导致的白edge,可取消面关联试试,应该是自动产生的面关联

                线上CFD课程开始报名:http://www.dyfluid.com/class.html

                CFD高性能服务器 http://dyfluid.com/servers.html

                1 条回复 最后回复 回复 引用
                • ZYj
                  ZYj 最后由 编辑

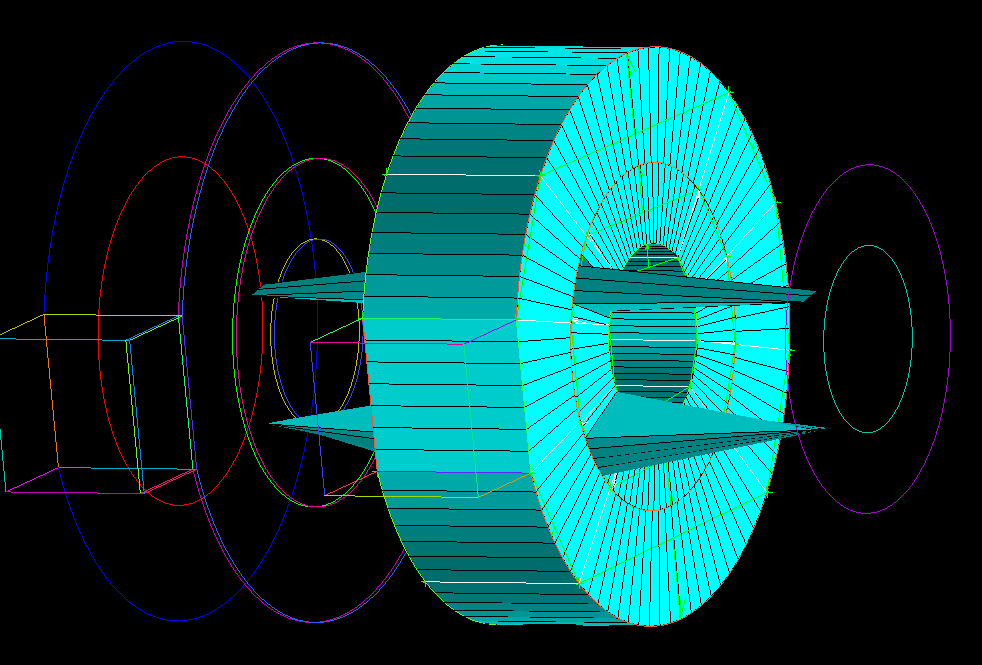

                  取消面关联后这个问题是解决了,但是又变成现在这样了

                  1 条回复 最后回复 回复 引用
                  • 李东岳
                    李东岳 管理员 最后由 编辑

                    你需要重新关联一下,挺费事的

                    线上CFD课程开始报名:http://www.dyfluid.com/class.html

                    CFD高性能服务器 http://dyfluid.com/servers.html

                    1 条回复 最后回复 回复 引用
