    • 红豆沙
      红豆沙 最后由 李东岳 编辑

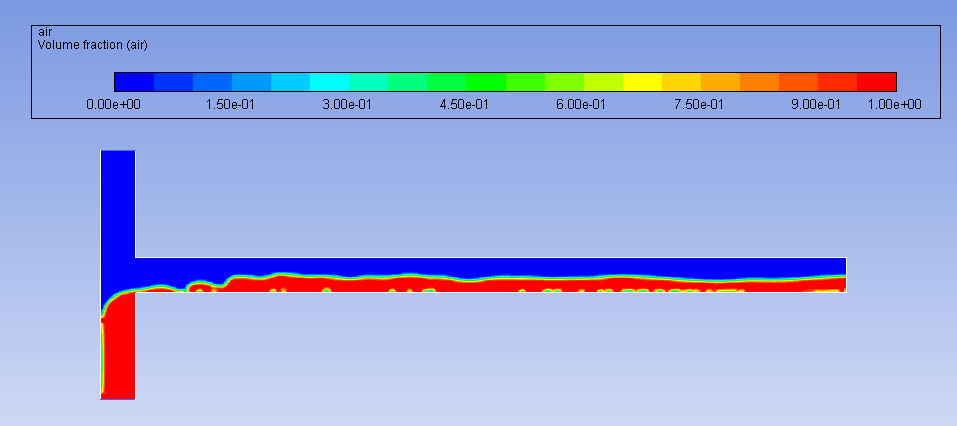

      为何我的VOF模拟段塞流(或泰勒气泡)均不能成功,从文献中选取的相同的模型,参数,边界条件,但是 出来的相体积云图一直是 分层流,
      我要做的是在高速气流下大管径中的段塞流
      以下是一个微通道泰勒气泡的模拟,但是也未能实现!

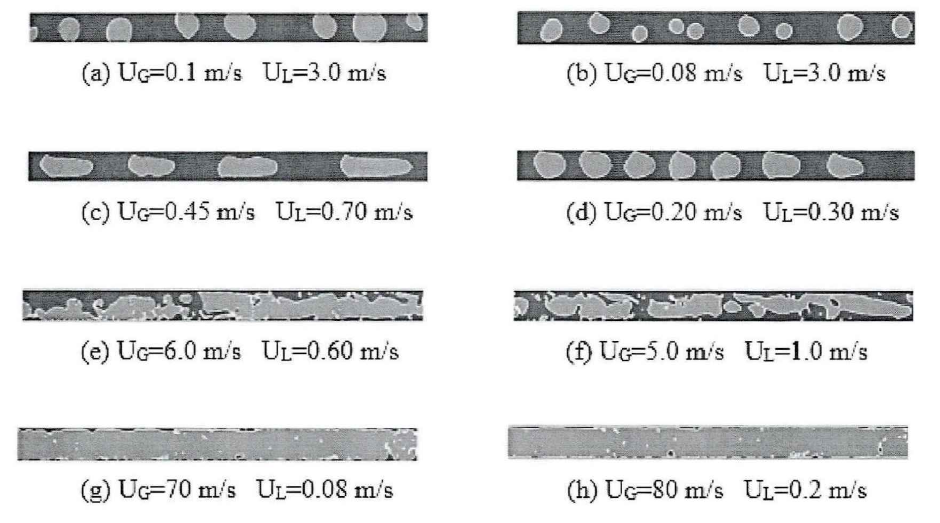

      下图是 文献中的达到的效果,我的气泡总是不能聚集

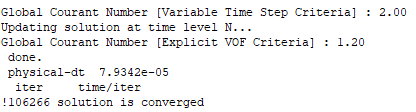

      采用的显示算法,隐式体积力,全局库朗数小于2,自适应时间步长,

      c7395947-f1e4-46ef-9180-7cad950e7465-image.png ,

      PISO算法,压力用PRESTO,动量二姐迎风,体积分数,几何重构,

      求多相流 大神指教,,我刚入门多相流,要做的是 气液固多相流下冲蚀,,以前做的是涡激振动

      世界那么大,怎能不去看看

      1 条回复 最后回复 回复 引用
      • Q
        qhwj1990 最后由 编辑

        气相流量大了吧。

        1 条回复 最后回复 回复 引用
        • 红豆沙
          红豆沙 最后由 李东岳 编辑

          没有哇,,如果做泰勒气泡,要气流量小,都是速度入口,空气0.3m/s,水0.5m/s,,按照文献中信息,应该会有气泡。而且,接触角设置也为0度。主相是 空气和水 都试过了,一样结果。


          世界那么大,怎能不去看看

          1 条回复 最后回复 回复 引用
          • 爱
            爱学习的LDH 最后由 编辑

            请问您,接触角的定义方法是通过udf定义,还是直接在物理模型中打开表面张力,直接输入水和空气的接触角即可呀?

            红豆沙 1 条回复 最后回复 回复 引用
            • 李东岳
              李东岳 管理员 最后由 编辑

              网格尺寸,重力方向都对么

              线上CFD课程开始报名:http://www.dyfluid.com/class.html

              CFD高性能服务器 http://dyfluid.com/servers.html

              M 1 条回复 最后回复 回复 引用
              • 红豆沙
                红豆沙 最后由 编辑

                网格尺寸正确,重力方向也正确,(我试过 加重力和不加重力都不行)

                世界那么大,怎能不去看看

                1 条回复 最后回复 回复 引用
                • 红豆沙
                  红豆沙 @爱学习的LDH 最后由 编辑

                  @爱学习的LDH 接触角在 表面张力设置面板中 有个 wall adhesion 勾选了后 在边界条件 wall哪里会有接触角设置

                  世界那么大,怎能不去看看

                  爱 2 条回复 最后回复 回复 引用
                  • 李东岳
                    李东岳 管理员 最后由 编辑

                    网格数量多少?2D?

                    线上CFD课程开始报名:http://www.dyfluid.com/class.html

                    CFD高性能服务器 http://dyfluid.com/servers.html

                    红豆沙 1 条回复 最后回复 回复 引用
                    • 爱
                      爱学习的LDH @红豆沙 最后由 编辑

                      @红豆沙 这个接触角使用之后,你有没有应用到动网格或者是重叠网格,在fluent中,接触角模型和重叠网格兼容么?

                      1 条回复 最后回复 回复 引用
                      • 红豆沙
                        红豆沙 @李东岳 最后由 编辑

                        @东岳 网格数量有(6000,4w,8w)都是这样子,,是2D,想着先把2d调试出来,再做3D

                        世界那么大,怎能不去看看

                        红豆沙 1 条回复 最后回复 回复 引用
                        • 红豆沙
                          红豆沙 @红豆沙 最后由 编辑

                          @红豆沙 文献中,,网格在5k的时候,也是有泰勒气泡的,2d

                          世界那么大,怎能不去看看

                          1 条回复 最后回复 回复 引用
                          • 李东岳
                            李东岳 管理员 最后由 编辑

                            文献发上来看看?
                            那你也可以用5K网格试试。网格数量太大测试太慢

                            线上CFD课程开始报名:http://www.dyfluid.com/class.html

                            CFD高性能服务器 http://dyfluid.com/servers.html

                            红豆沙 2 条回复 最后回复 回复 引用
                            • 红豆沙
                              红豆沙 @李东岳 最后由 编辑

                              @东岳 嗯嗯,,好的

                              世界那么大,怎能不去看看

                              红豆沙 1 条回复 最后回复 回复 引用
                              • 红豆沙
                                红豆沙 @红豆沙 最后由 编辑

                                @红豆沙 手机不知道怎么传文献,我发给你

                                世界那么大,怎能不去看看

                                1 条回复 最后回复 回复 引用
                                • 爱
                                  爱学习的LDH @红豆沙 最后由 编辑

                                  @红豆沙 这个接触角使用之后,你有没有应用到动网格或者是重叠网格,在fluent中,接触角模型或者说表面张力模型和重叠网格兼容么?

                                  红豆沙 1 条回复 最后回复 回复 引用
                                  • 红豆沙
                                    红豆沙 @爱学习的LDH 最后由 编辑

                                    @爱学习的LDH 我没有应用到 重叠网格或者动网格,但是在fluent 19.0中,重叠网格这个功能是加入到了多相流计算中的(粒状流动除外)如VOF、Mixture、空化、蒸发。

                                    世界那么大,怎能不去看看

                                    红豆沙 1 条回复 最后回复 回复 引用
                                    • 红豆沙
                                      红豆沙 @红豆沙 最后由 编辑

                                      @红豆沙 那接触角模型和表面张力模型 应该是兼容的,,你可以试试 哈哈哈:chouchou:

                                      世界那么大,怎能不去看看

                                      1 条回复 最后回复 回复 引用
                                      • 红豆沙
                                        红豆沙 @李东岳 最后由 编辑

                                        @东岳 (气液两相段塞流数值模拟及其在结晶过程中的应用-李亚娟)文件超过500kb了,,

                                        没注意到你的签名,冒昧了(⊙o⊙)…

                                        世界那么大,怎能不去看看

                                        李东岳 1 条回复 最后回复 回复 引用
                                        • 李东岳
                                          李东岳 管理员 @红豆沙 最后由 编辑

                                          我找了一下,是cnki的格式,我这面看不了,你要模拟对标的是一个硕士论文?相关结果有没有发表的英文SCI?我可以参考英文的pdf版本

                                          线上CFD课程开始报名:http://www.dyfluid.com/class.html

                                          CFD高性能服务器 http://dyfluid.com/servers.html

                                          红豆沙 W 2 条回复 最后回复 回复 引用
                                          • 红豆沙
                                            红豆沙 @李东岳 最后由 编辑

                                            @东岳 无相关SCI,只有一篇是生物类的实验研究
                                            因为硕博士论文较为详细,我是参考她文章中的段塞流部分。

                                            世界那么大,怎能不去看看

                                            1 条回复 最后回复 回复 引用
                                            • 李东岳
                                              李东岳 管理员 最后由 编辑

                                              文献中,,网格在5k的时候,也是有泰勒气泡的,2d

                                              如果可以的话,把你的网格处理到5千,然后把边界条件告诉我,我可以用openfoam给你做一下,

                                              线上CFD课程开始报名:http://www.dyfluid.com/class.html

                                              CFD高性能服务器 http://dyfluid.com/servers.html

                                              红豆沙 3 条回复 最后回复 回复 引用
                                              • 红豆沙
                                                红豆沙 @李东岳 最后由 编辑

                                                @东岳 enen 好的呢 谢谢啦

                                                世界那么大,怎能不去看看

                                                1 条回复 最后回复 回复 引用
                                                • W
                                                  wwzhao 教授 @李东岳 最后由 编辑

                                                  @东岳 硕博论文可以到中国知网的海外版下载pdf,网址:http://gb.oversea.cnki.net/

                                                  1 条回复 最后回复 回复 引用
                                                  • 红豆沙
                                                    红豆沙 @李东岳 最后由 李东岳 编辑

                                                    @东岳 文件为 画好的.msh网格,

                                                    世界那么大,怎能不去看看

                                                    1 条回复 最后回复 回复 引用
                                                    • 红豆沙
                                                      红豆沙 @李东岳 最后由 李东岳 编辑

                                                      @东岳 81f834e0-ff46-4a34-a18b-6c484abd271f-image.png

                                                      文献中的网格尺寸模型,我把50d这个长度缩短了,层流和湍流都试过。

                                                      世界那么大,怎能不去看看

                                                      李东岳 1 条回复 最后回复 回复 引用
                                                      • 李东岳
                                                        李东岳 管理员 @红豆沙 最后由 李东岳 编辑

                                                        @红豆沙 网格上传失败?

                                                        https://www.sciencedirect.com/science/article/pii/S1385894717312433
                                                        我发现一篇泰勒泡的文章

                                                        线上CFD课程开始报名:http://www.dyfluid.com/class.html

                                                        CFD高性能服务器 http://dyfluid.com/servers.html

                                                        红豆沙 1 条回复 最后回复 回复 引用
                                                        • 红豆沙
                                                          红豆沙 @李东岳 最后由 编辑

                                                          @东岳 嗯嗯呢,,我看看去,,谢谢啦,FKG2.zip

                                                          世界那么大,怎能不去看看

                                                          1 条回复 最后回复 回复 引用
                                                          • 李东岳
                                                            李东岳 管理员 最后由 李东岳 编辑

                                                            这是我用OpenFOAM算的,网格很糙,你觉得这个看起来更合理么?

                                                            • 从你第一个图来看,你检查检查你的表面张力设置?

                                                            • 从我模拟的经验来看,50d不能缩短,气泡需要时间发展才能出最终的形状,你看我下面这个图大体就是这个过程


                                                            线上CFD课程开始报名:http://www.dyfluid.com/class.html

                                                            CFD高性能服务器 http://dyfluid.com/servers.html

                                                            红豆沙 2 条回复 最后回复 回复 引用
                                                            • 红豆沙
                                                              红豆沙 @李东岳 最后由 编辑

                                                              @东岳 嗯嗯 看起来合理哇,有气泡形成的说,,,,我为了算的快点 就缩短了 ,,,但是您的 都有气泡噻,为什么我的没有哇,,我的表面张力设置的是0.072N/m,,您可以将您的设置说一下吗,,

                                                              世界那么大,怎能不去看看

                                                              1 条回复 最后回复 回复 引用
                                                              • 红豆沙
                                                                红豆沙 @李东岳 最后由 编辑

                                                                @东岳 或者我用我 笔记本算一下,,笔记本装的是OpenFoam滴,,但是OpenFoam我还不熟练。

                                                                世界那么大,怎能不去看看

                                                                1 条回复 最后回复 回复 引用
                                                                • 李东岳
                                                                  李东岳 管理员 最后由 李东岳 编辑

                                                                  就是很普通的设置,细节很多一一明说太费事了。你把你的Fluent的cas文件上传一下。你主楼那个云图看起来就是表面张力没起作用。

                                                                  线上CFD课程开始报名:http://www.dyfluid.com/class.html

                                                                  CFD高性能服务器 http://dyfluid.com/servers.html

                                                                  红豆沙 2 条回复 最后回复 回复 引用
                                                                  • 红豆沙
                                                                    红豆沙 @李东岳 最后由 编辑

                                                                    @东岳 嗯嗯 好的 我先自己再搞搞看,,实在不行,,就麻烦你们了

                                                                    世界那么大,怎能不去看看

                                                                    1 条回复 最后回复 回复 引用
                                                                    • 红豆沙
                                                                      红豆沙 @李东岳 最后由 编辑

                                                                      @东岳 FKG2.zip 确实 没算出气泡来,,不知是不是 入口条件设置问题,,我的气速是0.45m/s,液速0.7m/s

                                                                      世界那么大,怎能不去看看

                                                                      红豆沙 1 条回复 最后回复 回复 引用
                                                                      • 红豆沙
                                                                        红豆沙 @红豆沙 最后由 编辑

                                                                        @红豆沙 包含了DAT的文件FKG2 (2).zip

                                                                        世界那么大,怎能不去看看

                                                                        李东岳 1 条回复 最后回复 回复 引用
                                                                        • 李东岳
                                                                          李东岳 管理员 @红豆沙 最后由 李东岳 编辑

                                                                          好的。看看有没有人对你的case感兴趣帮你调试调试

                                                                          OpenFOAM算例我这几天处理一下发给你。要不你用OpenFOAM算吧。哈哈

                                                                          线上CFD课程开始报名:http://www.dyfluid.com/class.html

                                                                          CFD高性能服务器 http://dyfluid.com/servers.html

                                                                          红豆沙 1 条回复 最后回复 回复 引用
                                                                          • 红豆沙
                                                                            红豆沙 @李东岳 最后由 编辑

                                                                            @东岳 十分感谢哇,,嗯嗯可以啊,,就是OpenFoam 得捣鼓段时间 估摸才能算起来 哈哈哈,,

                                                                            世界那么大,怎能不去看看

                                                                            1 条回复 最后回复 回复 引用
                                                                            • 李东岳
                                                                              李东岳 管理员 最后由 李东岳 编辑

                                                                              主楼的图中,为什么你的气体没有上浮?你的重力方向对么。

                                                                              我昨天那个重力方向设置反了,今天重新模拟了一下,下图:


                                                                              线上CFD课程开始报名:http://www.dyfluid.com/class.html

                                                                              CFD高性能服务器 http://dyfluid.com/servers.html

                                                                              红豆沙 Q 2 条回复 最后回复 回复 引用
                                                                              • 红豆沙
                                                                                红豆沙 @李东岳 最后由 编辑

                                                                                @东岳 我没有设重力,,(昨天就感觉你的重力是不是设反了,哈哈哈,),,但是我做的加了重力的,也没有气泡,,我一会重新再试试,,再重新模拟一遍看看,检查检查

                                                                                世界那么大,怎能不去看看

                                                                                李东岳 1 条回复 最后回复 回复 引用
                                                                                • 李东岳
                                                                                  李东岳 管理员 @红豆沙 最后由 编辑

                                                                                  @红豆沙 http://dyfluid.com/interFoam.html#testcase OpenFOAM的验证算例可在此下载

                                                                                  线上CFD课程开始报名:http://www.dyfluid.com/class.html

                                                                                  CFD高性能服务器 http://dyfluid.com/servers.html

                                                                                  红豆沙 1 条回复 最后回复 回复 引用
                                                                                  • 红豆沙
                                                                                    红豆沙 @李东岳 最后由 编辑

                                                                                    @东岳 哈哈哈 妈耶 我一阵激动 差点在实验室 叫出来了 哈哈哈哈, 实验室是全用fluent或自己编程(matlab),,,只能自己琢磨了 (赶紧打开笔记本 琢磨去 哈哈)

                                                                                    世界那么大,怎能不去看看

                                                                                    1 条回复 最后回复 回复 引用
                                                                                    • Q
                                                                                      qhwj1990 @李东岳 最后由 编辑

                                                                                      @东岳 您的接触角采用的是多少?

                                                                                      1 条回复 最后回复 回复 引用
                                                                                      • 李东岳
                                                                                        李东岳 管理员 最后由 编辑

                                                                                        0度

                                                                                        接触角对气泡的形状有着重要的影响,用户可研究不同的接触角对液体润湿、段塞长度的影响;

                                                                                        http://dyfluid.com/interfoam.html#testcase

                                                                                        线上CFD课程开始报名:http://www.dyfluid.com/class.html

                                                                                        CFD高性能服务器 http://dyfluid.com/servers.html

                                                                                        1 条回复 最后回复 回复 引用
                                                                                        • M
                                                                                          maisui1993 @李东岳 最后由 编辑

                                                                                          @东岳 在fluent中二维模型是默认为处理成z方向为1m的厚度。请问在openfoam中二维模型在z方向怎么处理的?

                                                                                          李东岳 1 条回复 最后回复 回复 引用
                                                                                          • Q
                                                                                            qhwj1990 最后由 编辑

                                                                                            同样的边界,我用Fluent计算的结果是这样的,气体怎么会冲到上部水的入口处?很费解。

                                                                                            红豆沙 1 条回复 最后回复 回复 引用
                                                                                            • 李东岳
                                                                                              李东岳 管理员 @maisui1993 最后由 编辑

                                                                                              @maisui1993 OpenFOAM第三个维度方向可以任意处理成任意长度 你的结果怎么样?

                                                                                              线上CFD课程开始报名:http://www.dyfluid.com/class.html

                                                                                              CFD高性能服务器 http://dyfluid.com/servers.html

                                                                                              1 条回复 最后回复 回复 引用
                                                                                              • 红豆沙
                                                                                                红豆沙 @qhwj1990 最后由 编辑

                                                                                                @qhwj1990 你这个 可能是气体速度太大了,液体入口速度太小吧,,你还没算几步吧

                                                                                                世界那么大,怎能不去看看

                                                                                                Q 1 条回复 最后回复 回复 引用
                                                                                                • Q
                                                                                                  qhwj1990 @红豆沙 最后由 编辑

                                                                                                  @红豆沙 我这是0.685s时刻的云图,红色为气相,速度均为0.1m/s。重力方向向下

                                                                                                  Q 红豆沙 2 条回复 最后回复 回复 引用
                                                                                                  • Q
                                                                                                    qhwj1990 @qhwj1990 最后由 编辑

                                                                                                    @qhwj1990 这和东岳老师的边界条件一致

                                                                                                    1 条回复 最后回复 回复 引用
                                                                                                    • 红豆沙
                                                                                                      红豆沙 @qhwj1990 最后由 编辑

                                                                                                      @qhwj1990 我最多算到,0.几秒,气速比液速小,最后出现的是分层流,,时间步长会达到1e-5级别,(全局库朗数我控制在了小于0.25)你的长管中的云图很像我 刚开始计算时的云图,,,
                                                                                                      原因 我也说不清额,,你可以试试减小气速或者加大液速呗 哈哈哈:xiezuoye:

                                                                                                      世界那么大,怎能不去看看

                                                                                                      Q 1 条回复 最后回复 回复 引用
                                                                                                      • Q
                                                                                                        qhwj1990 @红豆沙 最后由 编辑

                                                                                                        @红豆沙 关键我看东岳老师在OF中计算的两相均为0.1的速度,就算到了泰勒流啊。

                                                                                                        红豆沙 2 条回复 最后回复 回复 引用
