    • hurricane007
      hurricane007 最后由 编辑

      似乎之前没法出去,重新发一下
      OpenFOAM 进行并行计算之前,需要讲计算区域分成若干个小块,每个小块指定一个线程进行计算。目前有的方法是simple, hierarchical, scotch 和 manual。simple 和 hierarchial 本质上是一样的,后者能选方向,scotch 尽量减少连接各个区域的面积。但是有些时候这三者都不适用的时候,就需要手动分区了。

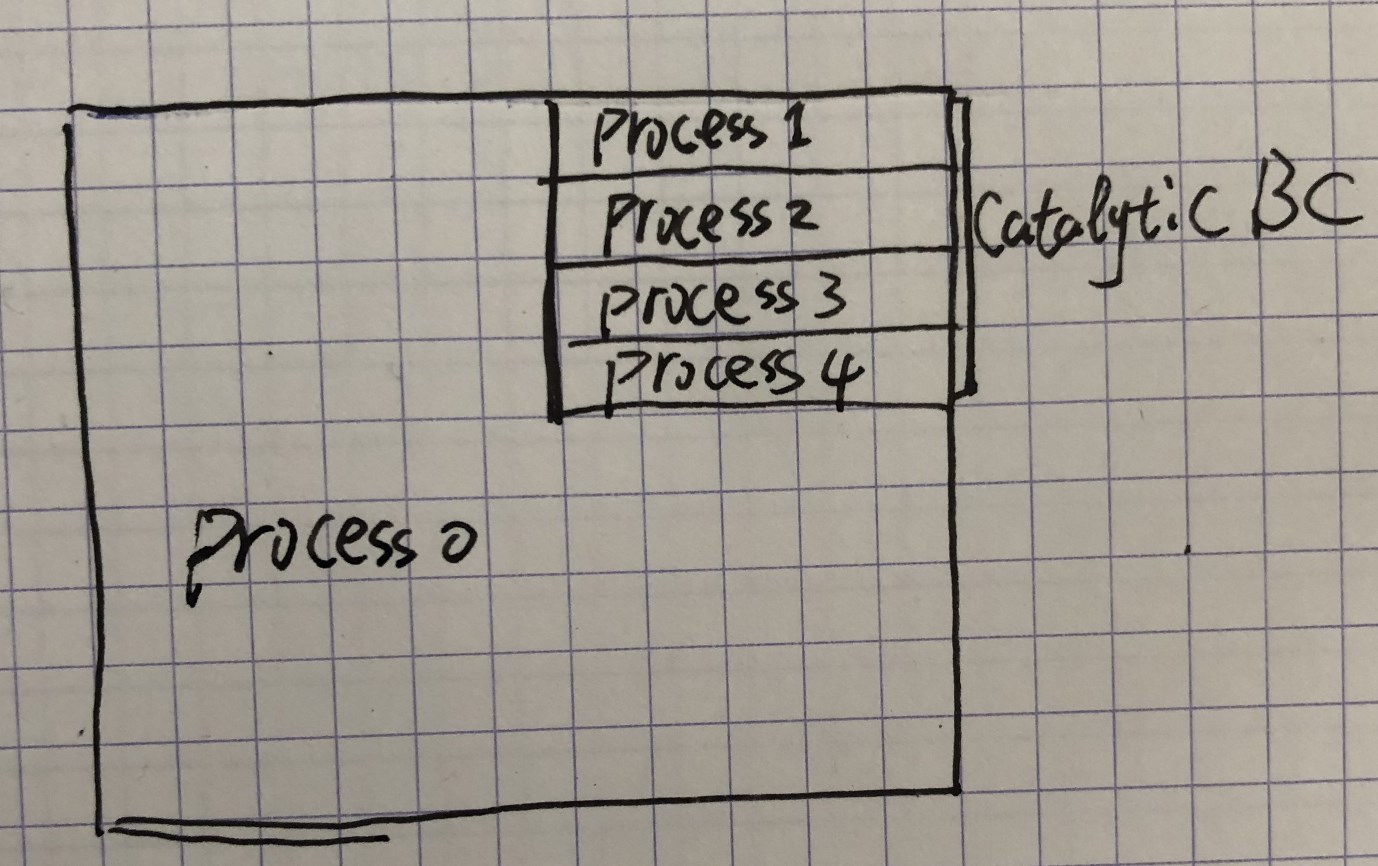

      最近做catalytic simulation,计算最繁重的地方是catalyticWall 边界, 因此想使用更多的核计算catalytic边界。理论上说最好的办法是把catalyticWall 边界平均分配到各个线程,即将catalyticWall 边界平均分成n分,由这n个subArea出发,寻找平均并且使得processor间接触面积最小的分区,但是似乎并没有找到这种方法(如果有人知道的话请不吝赐教。。),那么就出现了第二种方法,首先将计算区域划分成包含catalytic 边界的小区域A和不包含catalytic 边界的大区域B,将A继续分为n等分,分别指定给一些线程,然后B指定给另个(或多个)线程,如图所示:
      manual 方式需要一个目录文件来进行分区,但是网格数量很多的时候,手动指定并不可行,cfd-online上一篇帖子叙述了使用setFields手动分块 的一种办法,我没试过,感觉应该有更decent的办法,转过来权当抛砖引玉。

      步骤:

      1. 准备两个文件,system/setFieldsDict, /preDecomp.py ,附在本文最后,
      2. 使用scotch方式decomposePar,并且在0/目录下创建cellDist
      decomposePar -cellDist


      desomposeParDict 内:

      numberOfSubdomains  2;
      method          scotch;

      1. 使用setFields 创建分块(此时需要system/下有setFieldsDict),
      setFields

      1. 这一步是使用python打开"0/cellDist",修改和删除一些行,即把cellDist里面的volScalarField改为labelList,同时删除边界节点(是节点么?),如果preDecomp.py已经编辑好了,可以直接执行:
      python prepDecomp.py

      1. 最后,修改decomposeParDist, 中method 为manual, 并执行:(个人认为rm -r -processor* 是不需要的,直接decomposePar -force 就可以了,另我删除了原帖中setFields 和python prepDecomp.py)
      rm -r processor*
      decomposePar


      最后附上文中setFieldsDict 和需要粘贴在prepDecomp.py中的内容,各个box可以随心

      /*--------------------------------*- C++ -*----------------------------------*\
      | =========                 |                                                 |
      | \\      /  F ield         | OpenFOAM: The Open Source CFD Toolbox           |
      |  \\    /   O peration     | Version:  1.7.1                                 |
      |   \\  /    A nd           | Web:      www.OpenFOAM.com                      |
      |    \\/     M anipulation  |                                                 |
      \*---------------------------------------------------------------------------*/
      FoamFile
      {
          version     2.0;
          format      ascii;
          class       dictionary;
          location    "system";
          object      setFieldsDict;
      }
      // * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * //

      defaultFieldValues ( volScalarFieldValue cellDist 0 );

      regions
      (
            boxToCell
            {
                 box ( 0.5 0 0 ) ( 1 0.5 1 ) ;
                 fieldValues ( volScalarFieldValue cellDist 1);
            }
            boxToCell
            {
                 box ( 0 0.5 0 ) ( 0.5 1 1 ) ;
                 fieldValues ( volScalarFieldValue cellDist 2);
            }
            boxToCell
            {
                 box ( 0.5 0.5 0 ) ( 1 1 1 ) ;
                 fieldValues ( volScalarFieldValue cellDist 3);
            }
      );

      // ************************************************************************* //

      # file prepDecomp.py
      #read file
      with open("0/cellDist", "r") as cdFile:
          lines = cdFile.readlines()

      #replace and delete unwanted lines
      lines[11] = lines[11].replace("volScalarField", "labelList")
      lines[12] = lines[12].replace("0", "constant")
      del lines[17:21]
      bfline = 0
      for i, line in enumerate(lines):
          if (line.find("boundaryField") != -1):
              bfline = i
              break
      del lines[i:]

      #write file
      with open("constant/cellDist", "w") as cdFile:
          for line in lines:
              cdFile.write(line)

      1 条回复 最后回复 回复 引用
      • hurricane007
        hurricane007 最后由 李东岳 编辑

        但是我试了下,运行出了个错误,感觉搞笑得一塌糊涂,找不到constant文件??不是应该找的是constant/cellDist么?

        --> FOAM FATAL IO ERROR:
        cannot find file

        file: /home/he/catalyticFOAM/case/cloneCaseStudy/constant at line 0.

            From function regIOobject::readStream()
            in file db/regIOobject/regIOobjectRead.C at line 72.

        FOAM exiting

        1 条回复 最后回复 回复 引用
        • 李东岳
          李东岳 管理员 最后由 编辑

          忒复杂了 有点爱莫能助 :zoule:

          线上CFD课程开始报名:http://www.dyfluid.com/class.html

          CFD高性能服务器 http://dyfluid.com/servers.html

          1 条回复 最后回复 回复 引用
          • 浪
            浪迹天大 最后由 编辑

            邱老师的这篇博客也讲了这个方法,我按此操作过,没遇到问题。

            OpenFOAM 学习交流:https://openfoam.top

            hurricane007 1 条回复 最后回复 回复 引用
            • 李东岳
              李东岳 管理员 最后由 编辑

              http://www.cfd-china.com/topic/231/openfoam并行计算如何手动划分区域/2
              只不过文件名不同?没细看

              线上CFD课程开始报名:http://www.dyfluid.com/class.html

              CFD高性能服务器 http://dyfluid.com/servers.html

              1 条回复 最后回复 回复 引用
              • bestucan
                bestucan 版主 副教授 最后由 编辑

                包围同样的面积,圆形周长最短。但是圆形不能无缝契合。
                所以蜜蜂做蜂巢用的是接近圆形的正六边形。
                接触面积最小分区方式应该在正六边形的基础上变。考虑计算区域、区域和边界条件的关系、网格大小不均匀,变成啥样就看经验了。

                找不到文件这个错误,可能是当前路径有问题
                python脚本不是把celldist写道constant了么,为什么应该找不到它?
                ls看一下constant是不是被复写了。python脚本里,写文件那部分,看着挺别扭的

                滚来滚去……~(~o ̄▽ ̄)~o 滚来滚去都不能让大家看出来我不是老师么 O_o

                异步沟通方式(《posting style》from wiki)(下载后打开):
                https://www.jianguoyun.com/p/Dc52X2sQsLv2BRiqnKYD
                提问的智慧(github在gitee的镜像):
                https://gitee.com/bestucan/How-To-Ask-Questions-The-Smart-Way/blob/master/README-zh_CN.md

                1 条回复 最后回复 回复 引用
                • bestucan
                  bestucan 版主 副教授 最后由 编辑

                  一步一步来嘛,先手动操作成功了,再写脚本。这样可以定义问题是在操作思路上还是在自动化脚本上。:mihu:

                  滚来滚去……~(~o ̄▽ ̄)~o 滚来滚去都不能让大家看出来我不是老师么 O_o

                  异步沟通方式(《posting style》from wiki)(下载后打开):
                  https://www.jianguoyun.com/p/Dc52X2sQsLv2BRiqnKYD
                  提问的智慧(github在gitee的镜像):
                  https://gitee.com/bestucan/How-To-Ask-Questions-The-Smart-Way/blob/master/README-zh_CN.md

                  hurricane007 1 条回复 最后回复 回复 引用
                  • hurricane007
                    hurricane007 @浪迹天大 最后由 编辑

                    @浪迹天大 对的,邱老师这篇博客讲的是一样的。
                    @东岳 对,和你这个也是一样的。
                    @bestucan 包围面积的话,是不是scotch考虑的是通信最少,所以采用的是边界网格数最少的方式?我去重新手动不要用python脚本试试,找不到constant文件我真是惊呆了

                    1 条回复 最后回复 回复 引用
                    • hurricane007
                      hurricane007 @bestucan 最后由 编辑

                      @bestucan update一下,的确手动复制就可以了,用python代码就不对。我得找找那个代码哪儿的问题

                      1 条回复 最后回复 回复 引用
                      • bestucan
                        bestucan 版主 副教授 最后由 编辑

                        @hurricane007 我说蜂窝只是不加其他考虑的回答你的那个问题,怎么样让接触边界小。
                        我觉得通信量的大小倒不是很影响并行速度,主要是区域间的互相影响。


                        比如如果有个长管喷嘴,照着喷嘴中心竖切分成两个区域。这样喷嘴左边和喷嘴右边都可以各自影响不是很大的一起计算。
                        如果是横切两个区域,一个包含喷嘴,一个不包含喷嘴。那没有喷嘴的区域在初始时间没有什么计算量。因为还没喷过来。


                        这是个很糙的例子,最恶劣的状况,网格分区,犬牙交错。那么计算过程更像是核之间的接力赛,你方唱罢我登台。那并行的优势是一点点都没有了。

                        所以要避免这样的状况,我觉得要结合边界条件对流域有个定性的预估。至于scotch的工作原理我是不懂的:mihu:

                        滚来滚去……~(~o ̄▽ ̄)~o 滚来滚去都不能让大家看出来我不是老师么 O_o

                        异步沟通方式(《posting style》from wiki)(下载后打开):
                        https://www.jianguoyun.com/p/Dc52X2sQsLv2BRiqnKYD
                        提问的智慧(github在gitee的镜像):
                        https://gitee.com/bestucan/How-To-Ask-Questions-The-Smart-Way/blob/master/README-zh_CN.md

                        hurricane007 1 条回复 最后回复 回复 引用
                        • hurricane007
                          hurricane007 @bestucan 最后由 编辑

                          @bestucan 对的对的,我也觉得是这样,那个“很糙”的例子其实很好,当计算区域内计算负载不均衡的时候,均匀的分区其实并不能均匀分配负载在各个线程上,我想做这个手动分区其实就是想搞这个,把计算负载最大的catalytic 边界分在更多的核上算。
                          BTW,既然blockMeshDist里面能指定blcoks了,意味着在blockMesh里面已经是分块划分网格了,有没有一种方式直接在decomposeParDist里面指定每一个blcoks的分区方式呢?

                          bestucan 1 条回复 最后回复 回复 引用
                          • hurricane007
                            hurricane007 最后由 编辑

                            再update一下python的代码,不知道哪个为啥错,但是重新写了下执行对了。但是响了下应该是可以写个script执行的,如果电脑上没python。。。

                            #read file
                            f1 = open("0/cellDist", "r")
                            lines = f1.readlines()
                            f1.close()

                            #replace and delete unwanted lines
                            lines[11] = lines[11].replace("volScalarField", "labelList")
                            lines[12] = lines[12].replace("0", "constant")
                            del lines[17:21]
                            bfline = 0
                            for i, line in enumerate(lines):
                                if (line.find("boundaryField") != -1):
                                    bfline = i
                                    break
                            del lines[i:]

                            #write file
                            f2 = open("constant/cellDist", "w")
                            for line in lines:
                                f2.write(line)
                            f2.close();


                            1 条回复 最后回复 回复 引用
                            • 李东岳
                              李东岳 管理员 最后由 编辑

                              :xiexie: 感谢诸位大神分享!

                              线上CFD课程开始报名:http://www.dyfluid.com/class.html

                              CFD高性能服务器 http://dyfluid.com/servers.html

                              1 条回复 最后回复 回复 引用
                              • bestucan
                                bestucan 版主 副教授 @hurricane007 最后由 编辑

                                @hurricane007 比block还简单粗暴,横着分两份,竖着分两份。第三个维度没有。

                                滚来滚去……~(~o ̄▽ ̄)~o 滚来滚去都不能让大家看出来我不是老师么 O_o

                                异步沟通方式(《posting style》from wiki)(下载后打开):
                                https://www.jianguoyun.com/p/Dc52X2sQsLv2BRiqnKYD
                                提问的智慧(github在gitee的镜像):
                                https://gitee.com/bestucan/How-To-Ask-Questions-The-Smart-Way/blob/master/README-zh_CN.md

                                hurricane007 1 条回复 最后回复 回复 引用
                                • hurricane007
                                  hurricane007 @bestucan 最后由 编辑

                                  @bestucan 如果我在blockMeshDict里面定义了两个blocks,然后我想把第一个block分成两快,第二个block分成6块,有简单的实现方法么。。

                                  bestucan 1 条回复 最后回复 回复 引用
                                  • bestucan
                                    bestucan 版主 副教授 @hurricane007 最后由 编辑

                                    @hurricane007 我的实际操作经验还是挺少的。没见有可以把block和分区结合一起的方法,毕竟这两个分的依据都不太一样。有个方式是manual,看起来很适合你的样子。直接指定哪个网格属于哪个分区。但没见过相关例子。 :mianmo:

                                    zszz.png zzzzz.png

                                    滚来滚去……~(~o ̄▽ ̄)~o 滚来滚去都不能让大家看出来我不是老师么 O_o

                                    异步沟通方式(《posting style》from wiki)(下载后打开):
                                    https://www.jianguoyun.com/p/Dc52X2sQsLv2BRiqnKYD
                                    提问的智慧(github在gitee的镜像):
                                    https://gitee.com/bestucan/How-To-Ask-Questions-The-Smart-Way/blob/master/README-zh_CN.md

                                    hurricane007 1 条回复 最后回复 回复 引用
                                    • hurricane007
                                      hurricane007 @bestucan 最后由 编辑

                                      @bestucan
                                      这个就是我这个帖子说的。。。。

                                      bestucan 1 条回复 最后回复 回复 引用
                                      • bestucan
                                        bestucan 版主 副教授 @hurricane007 最后由 编辑

                                        @hurricane007 那这种方法挺好的:duang:
                                        如果手动加工去关联block和分区。可以用写脚本,bash、python都行。读constant/polymesh里的数据,计算生成celllist。
                                        这个工作量并不是很大,就是逻辑理着麻烦。
                                        linux一切皆文本的好处,什么信息都可读,操作方法通用,容易嫁接。

                                        滚来滚去……~(~o ̄▽ ̄)~o 滚来滚去都不能让大家看出来我不是老师么 O_o

                                        异步沟通方式(《posting style》from wiki)(下载后打开):
                                        https://www.jianguoyun.com/p/Dc52X2sQsLv2BRiqnKYD
                                        提问的智慧(github在gitee的镜像):
                                        https://gitee.com/bestucan/How-To-Ask-Questions-The-Smart-Way/blob/master/README-zh_CN.md

                                        hurricane007 1 条回复 最后回复 回复 引用
                                        • hurricane007
                                          hurricane007 @bestucan 最后由 编辑

                                          @bestucan 其实这个方法是用 setFields 先赋值一个cellLabel 场,每个点的值为想分的区,再把这个场给转化成manualDist,然后再用decomposePar 根据这个manualDist 分区了。
                                          但是我觉得可能自己分区不一定有算法分的好,那么最好就是手动分成几块,然后算法再把每块分成几小块

                                          bestucan 1 条回复 最后回复 回复 引用
                                          • bestucan
                                            bestucan 版主 副教授 @hurricane007 最后由 编辑

                                            @hurricane007 这个思路挺不不错。我没见过手动分区的例子,不懂了 :zoule: 加油。

                                            滚来滚去……~(~o ̄▽ ̄)~o 滚来滚去都不能让大家看出来我不是老师么 O_o

                                            异步沟通方式(《posting style》from wiki)(下载后打开):
                                            https://www.jianguoyun.com/p/Dc52X2sQsLv2BRiqnKYD
                                            提问的智慧(github在gitee的镜像):
                                            https://gitee.com/bestucan/How-To-Ask-Questions-The-Smart-Way/blob/master/README-zh_CN.md

                                            1 条回复 最后回复 回复 引用
