    ICEM机翼二维结构化网格划分求救

    Meshy
    2
    6
    2180
    正在加载更多帖子
    • 从旧到新
    • 从新到旧
    • 最多赞同
    回复
    • 在新帖中回复
    登录后回复
    此主题已被删除。只有拥有主题管理权限的用户可以查看。
    • N
      noodles 最后由 编辑

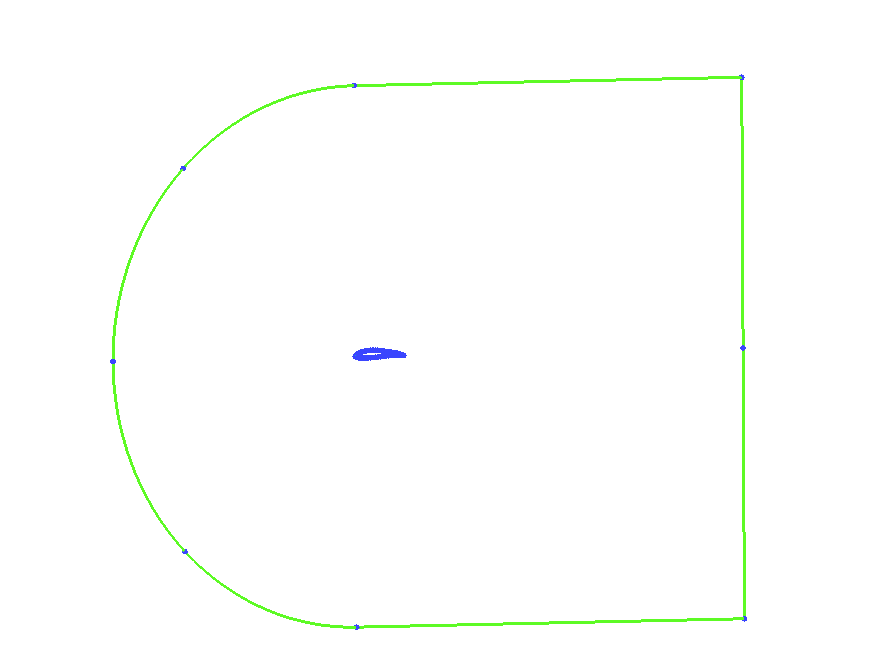

      机翼及外流场的模型如图所示,请问如何划分块呢?多谢!

      我未曾珍惜的,我不再拥有。

      1 条回复 最后回复 回复 引用
      • bestucan
        bestucan 版主 副教授 最后由 编辑

        中间切个长方形,右边两个定点合并。因为合并挤出两个对角三角形,都挖掉。左边的关联翼,右边的三角形,把最右边的两个点也合并,完全消灭这个三角形空区域,上下缝起来。

        然后整体左半边O形网格,右边正常就行。

        滚来滚去……~(~o ̄▽ ̄)~o 滚来滚去都不能让大家看出来我不是老师么 O_o

        异步沟通方式(《posting style》from wiki)(下载后打开):
        https://www.jianguoyun.com/p/Dc52X2sQsLv2BRiqnKYD
        提问的智慧(github在gitee的镜像):
        https://gitee.com/bestucan/How-To-Ask-Questions-The-Smart-Way/blob/master/README-zh_CN.md

        N 1 条回复 最后回复 回复 引用
        • N
          noodles 最后由 编辑


          我未曾珍惜的,我不再拥有。

          1 条回复 最后回复 回复 引用
          • N
            noodles @bestucan 最后由 编辑

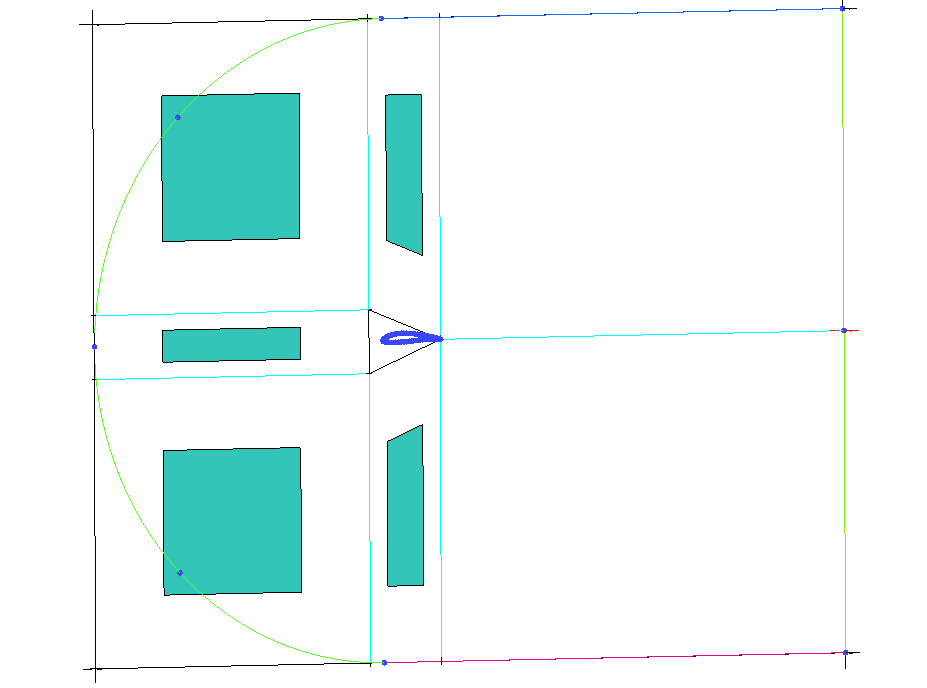

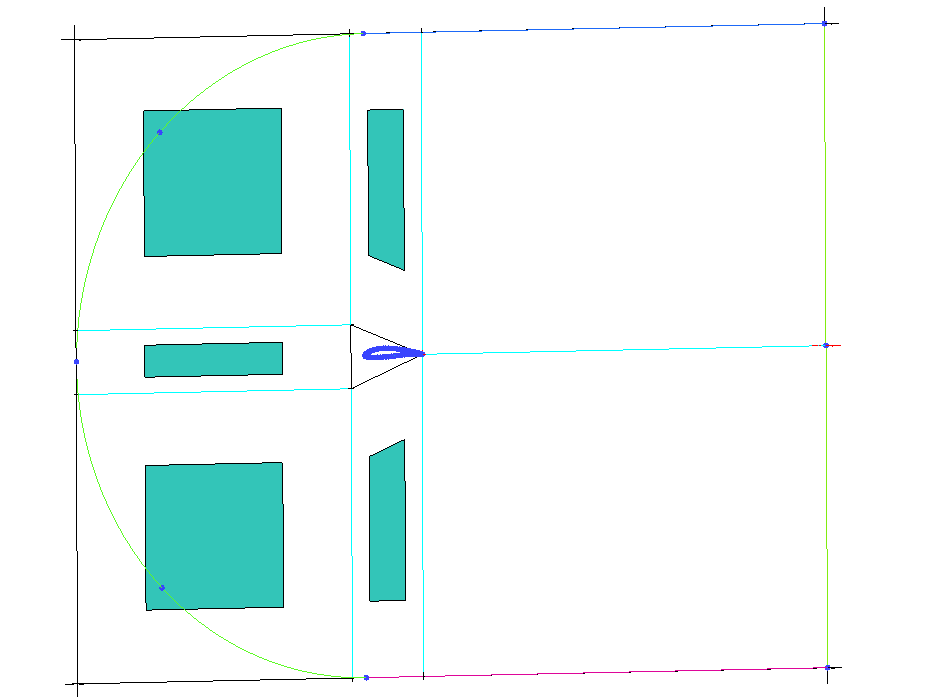

            @bestucan 谢谢提醒,请问最后O型切分的时候是这样操作的吗,我这样选择块显示划分不成功e4987930-9093-4f8c-9e63-2e7d7d8ddf85-image.png

            我未曾珍惜的,我不再拥有。

            1 条回复 最后回复 回复 引用
            • bestucan
              bestucan 版主 副教授 最后由 编辑

              @noodles 在 ICEM机翼二维结构化网格划分求救 中说:

              显示划

              O形网格应该还还要选边界的。我画过的基本都是三维的O形网格,二维的忘了。

              这么说,如果你要对一个完整的圆形画O形网格,直接选中块就行。如果是对半圆画,还要要选中直径(以保证直径这一侧的网格不塌陷)。O形网格实际就是一种网格塌陷处理,但是不是每一次都要所有边界都往里塌陷。这个多试几次就有体会了。

              你可以单独画个半圆、圆几何,对它们O形网格,看看效果就知道了。

              滚来滚去……~(~o ̄▽ ̄)~o 滚来滚去都不能让大家看出来我不是老师么 O_o

              异步沟通方式(《posting style》from wiki)(下载后打开):
              https://www.jianguoyun.com/p/Dc52X2sQsLv2BRiqnKYD
              提问的智慧(github在gitee的镜像):
              https://gitee.com/bestucan/How-To-Ask-Questions-The-Smart-Way/blob/master/README-zh_CN.md

              N 1 条回复 最后回复 回复 引用
              • N
                noodles @bestucan 最后由 编辑

                @bestucan 好的 谢谢提醒 我试试
