    有关ICEM中的非结构网格加密

    Meshy
    3
    6
    3218
    正在加载更多帖子
    • 从旧到新
    • 从新到旧
    • 最多赞同
    回复
    • 在新帖中回复
    登录后回复
    此主题已被删除。只有拥有主题管理权限的用户可以查看。
    • 凤雏岂能消逝
      凤雏岂能消逝 最后由 编辑

      几何结构非常简单,几乎等同于三个圆柱的绕流。
      要求对于圆的内部和边界层进行加密。
      我尝试使用非结构part mesh setup改变指定圆内部的maximum size
      和curve mesh setup的圆周上的节点数来实现加密

      单个圆柱能够很好的实现,我所要求的加密。内部的网格数量可以达到10000+。
      但三个圆周按照我的方法无法实现加密,圆内部的网格数量只有区区2000-4000.不满足要求。

      希望得到指点,谢谢。

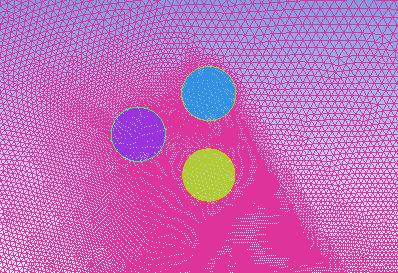

      附上三个圆和单个圆的网格图。

      1 条回复 最后回复 回复 引用
      • 凤雏岂能消逝
        凤雏岂能消逝 最后由 编辑

        准确来讲,不需要在圆周上产生part中定义的prism,只要网格数量增加即可,还尝试过edit mesh中的Adjust mesh density。总觉得不够好。希望大家指点一下。

        1 条回复 最后回复 回复 引用
        • 凤雏岂能消逝
          凤雏岂能消逝 最后由 编辑

          自己琢磨、研究挺久的了,不知道有没有大神可以指点一下

          1 条回复 最后回复 回复 引用
          • 凤雏岂能消逝
            凤雏岂能消逝 最后由 编辑

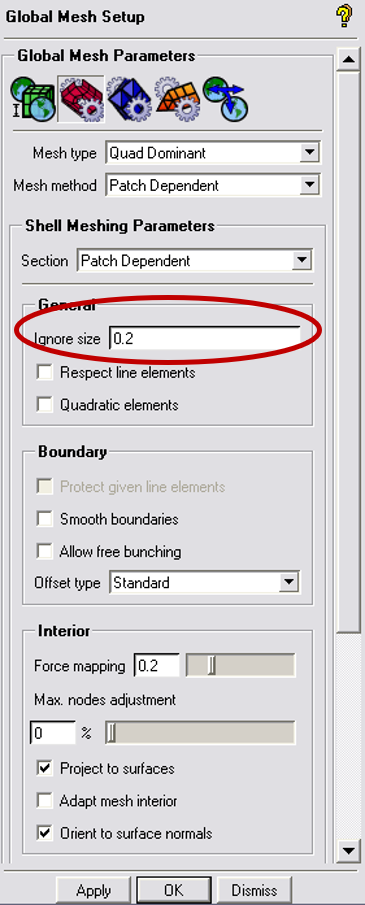

            尝试了一下各个选项,发现这个地方改变就会解决这个问题,那么这个是干嘛用的。

            C 1 条回复 最后回复 回复 引用
            • C
              chaii @凤雏岂能消逝 最后由 编辑

              @凤雏岂能消逝 你好
              有没有非结构网格教程 我最近也在用

              1 条回复 最后回复 回复 引用
              • Y
                yfclark 讲师 最后由 编辑

                计算域是否对称,可否切出1/3生成网格后旋转

                1 条回复 最后回复 回复 引用
