    求教fluent后处理-导入曲面(线)-输出曲面(线)参数的实现方法

    Fluent
    4
    14
    4117
    Loading More Posts
    • Oldest to Newest
    • Newest to Oldest
    • Most Votes
    Reply
    • Reply as topic
    Log in to reply
    This topic has been deleted. Only users with topic management privileges can see it.
    • Q
      qz last edited by

      各位大佬,求教一下如题的后处理方法,我的计算域是主动脉,想在主动脉上的一条线上求它的WSS数据,如图:0_1546517072286_6f84e651-661d-4c0c-8f08-16b1b5d2c32a-图片.png
      现阶段计算已完成,希望可以在后处理(fluent;CFD-post)中通过导入面的方式获得目标交线,请各位大佬帮忙看看怎么弄

      1 Reply Last reply Reply Quote
      • I
        ibelief last edited by

        什么是WSS ?

        努力收敛

        1 Reply Last reply Reply Quote
        • I
          ibelief last edited by

          如果是温度、速度压力等物理量的话,可以插入面,然后report

          努力收敛

          1 Reply Last reply Reply Quote
          • 李东岳
            李东岳 管理员 last edited by

            搞血液流动的主要关注Wall Shear Stress这个变量

            CFD课程 改成线上了 http://dyfluid.com/class.html
            CFD高性能服务器 http://dyfluid.com/servers.html

            I Q 2 Replies Last reply Reply Quote
            • I
              ibelief @李东岳 last edited by

              @东岳 wall 上的东西可以直接在fluent中输出成一个云图—— @qz 想要的应该是这个云图里面的一条曲线上的数值,逻辑上完全可以用report 或者是plot 把这个曲线上的点输出出来。

              努力收敛

              Q 1 Reply Last reply Reply Quote
              • Q
                qz @ibelief last edited by

                @ibelief 您好,感谢关注这个问题,目前我就是卡在,没有方法确定这个线。
                因为血管是曲面包起来的,这样一个线段可能是空间上的,因此,计划中,我导入fluent一个我在相同坐标系下建立的平面,用以和血管的wall边界相交,来制作这个交线,用于数据导出。
                但是很遗憾,我没搞定怎么在fluent计算完成后,加载一个面或者线进入fluent,执行这个想法

                1 Reply Last reply Reply Quote
                • Q
                  qz @李东岳 last edited by

                  @东岳 谢谢东岳老师,感谢您的OF课程。这里想请教一下,我想在fluent计算完成后,再加载(导入)一个面之类的几何体用于后处理,需要如何处理?

                  1 Reply Last reply Reply Quote
                  • 李东岳
                    李东岳 管理员 last edited by 李东岳

                    Fluent后处理这面我不懂, @ibelief 或许有思路 :mihu:

                    CFD课程 改成线上了 http://dyfluid.com/class.html
                    CFD高性能服务器 http://dyfluid.com/servers.html

                    Q 1 Reply Last reply Reply Quote
                    • Q
                      qz @李东岳 last edited by

                      @东岳 谢谢东岳老师

                      1 Reply Last reply Reply Quote
                      • I
                        ibelief last edited by

                        Setting Up Domain → Surface → Create → Line/Rake 你试一下
                        然后report 一下
                        流场信息这样可以得到,但是壁面信息 WSS这类的 我之前没有研究过
                        如果这个不行的话,Setting Up Domain → Surface → Create → Plane
                        如果目标是曲面的话,Setting Up Domain → Surface → Create → Quadric

                        努力收敛

                        Q 如 2 Replies Last reply Reply Quote
                        • Q
                          qz @ibelief last edited by

                          @ibelief 收到,近期组会正在准备故事,我晚些测试一下给您回复,再次,感谢

                          1 Reply Last reply Reply Quote
                          • 如
                            如果随风 @ibelief last edited by

                            @ibelief 老师打扰了您了,我想请教您个问题。

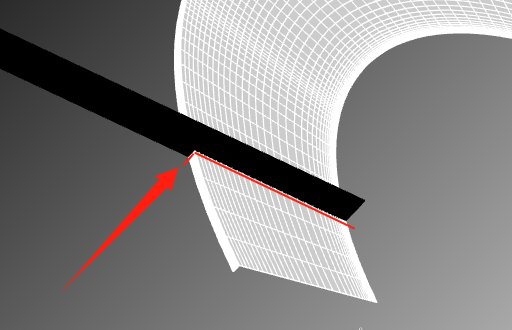

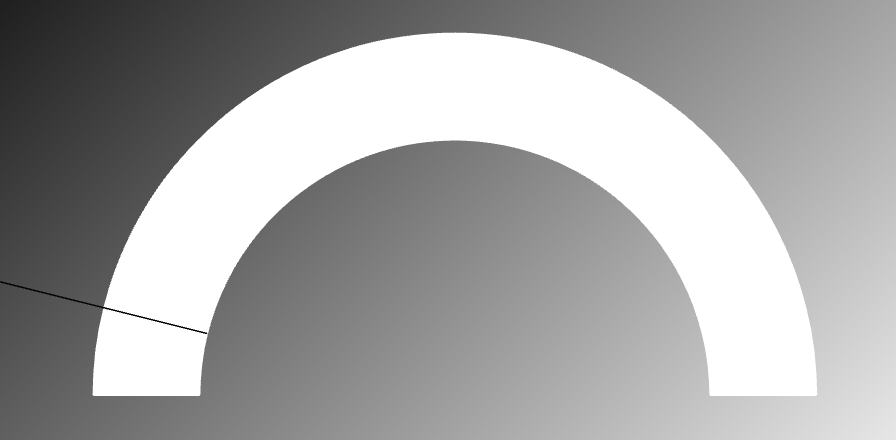

                            我想通过两个面的相交来创建一条折线,并提取其数据。以下的白色面是fluent里的模型面,黑色的面是我根据坐标创建的面,我想通过这两个面相交来创建如图二所示的红色交线。
                            我现在的方法是通过两点的坐标来创建一条线,然后一共创建两条线就可以组成折线了。但是我觉得自己算的坐标是有误差的,我觉得通过两个面相交创建的线更准确也更简单,请问有什么方法可以批量的创建这样的交线吗?

                            I 1 Reply Last reply Reply Quote
                            • I
                              ibelief @如果随风 last edited by

                              @如果随风 我对这方面 不熟悉,你或许可以看看新建 line 或者surface里面看看有没有类似的功能吧,或者是分割或者什么,探索一下。 祝好

                              努力收敛

                              如 1 Reply Last reply Reply Quote
                              • 如
                                如果随风 @ibelief last edited by

                                @ibelief 在 求教fluent后处理-导入曲面(线)-输出曲面(线)参数的实现方法 中说:

                                或者是分割或者什么,探索一下。 祝

                                好的 谢谢老师

                                1 Reply Last reply Reply Quote
