    ICEM网格旋转周期性边界设置问题,完全不成功

    Meshy
    6
    9
    5956
    Loading More Posts
    • Oldest to Newest
    • Newest to Oldest
    • Most Votes
    Reply
    • Reply as topic
    Log in to reply
    This topic has been deleted. Only users with topic management privileges can see it.
    • 刺
      刺客an last edited by 刺客an

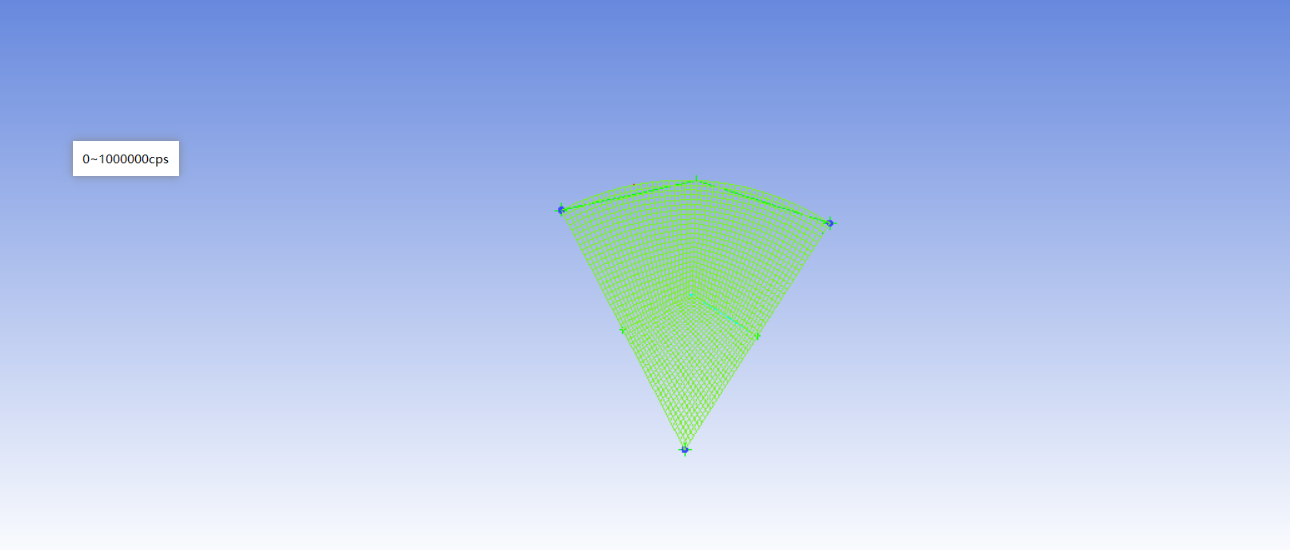

      在下想要画一个1/20类扇形结构的网格,类型是结构网格,并把对应面设置成周期边界。模型如图1所示,所想设置的周期边界分别为P1和P2。
      图1

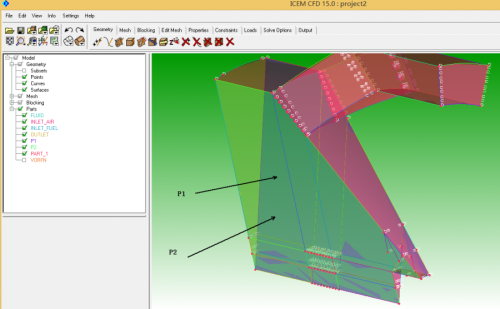

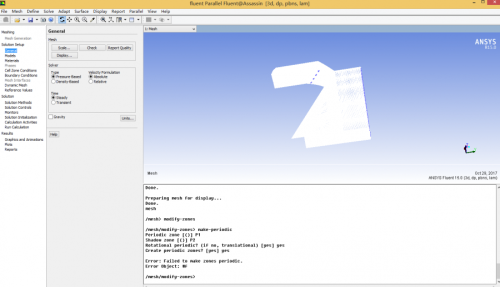

      无奈无论怎么设置,怎么改节点,怎么改网格尺寸,都无法成功设置周期边界!不管是在ICEM中设置旋转轴并设置周期点还是在Fluent中设置周期面,均不成功!提示如图2和图3所示。
      图2
      图3
      因为这个问题已经耗了一周了,实在是难以解决,急求各位同仁给予指点,感激不尽!由于网格过大,只能附上所用模型及block划分。所用的模型在所附压缩包中,感谢各位的帮助!
      文件地址:
      链接: https://pan.baidu.com/s/1nvcHU0T 密码: d7q2

      1 Reply Last reply Reply Quote
      • 刺
        刺客an last edited by

        不明白为什么上传附件提示没有权限,只能网盘替代啦

        1 Reply Last reply Reply Quote
        • 喀
          喀秋莎 last edited by 李东岳

          老哥,你问题解决了吗?我的也出现问题,好像圆心不能建立周期性的网格


          1 Reply Last reply Reply Quote
          • 李东岳
            李东岳 管理员 last edited by

            @喀秋莎
            把你的tin文件上传一下我画一下

            CFD高性能服务器 http://dyfluid.com/servers.html

            1 Reply Last reply Reply Quote
            • M
              magic_ming last edited by

              学习一下

              1 Reply Last reply Reply Quote
              • 书生kao
                书生kao last edited by

                @喀秋莎 应该是可以的,我之前画网格时一般先设为壁面,在fluent中设置周期性边界条件。

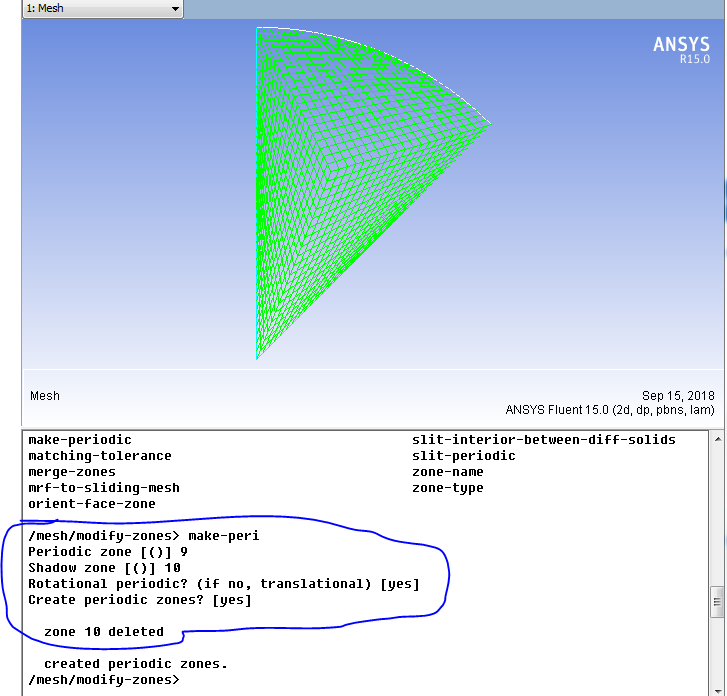

                刚刚随手画了一个扇形,设置还是很成功的,
                PS:网格演示用,请忽略网格质量。

                业精于勤荒于嬉,行成于思毁于随!

                1 Reply Last reply Reply Quote
                • 喀
                  喀秋莎 last edited by

                  谢谢各位。。我再试一下

                  1 Reply Last reply Reply Quote
                  • 陈
                    陈宏洋 last edited by

                    ICEM中划分网格时候要定义周期性,结构化网格的话,周期面上的edge端点也要定义周期性的,然后在fluent中要用命令来定义周期面就可以了,如果有问题,可以参考一下icem的书,市面上就那么几本,基本上都有类似的案例

                    1 Reply Last reply Reply Quote
                    • 喀
                      喀秋莎 last edited by

                      这个问题我解决了,就是在周期性关联的时候,在edit periodic/periodic veteric 时要在中心轴上把所有的veterivic都要关联。即一个点要点两次

                      1 Reply Last reply Reply Quote
