    后处理Y+

    OpenFOAM
    2
    3
    307
    正在加载更多帖子
    • 从旧到新
    • 从新到旧
    • 最多赞同
    回复
    • 在新帖中回复
    登录后回复
    此主题已被删除。只有拥有主题管理权限的用户可以查看。
    • W
      wwj 最后由 编辑

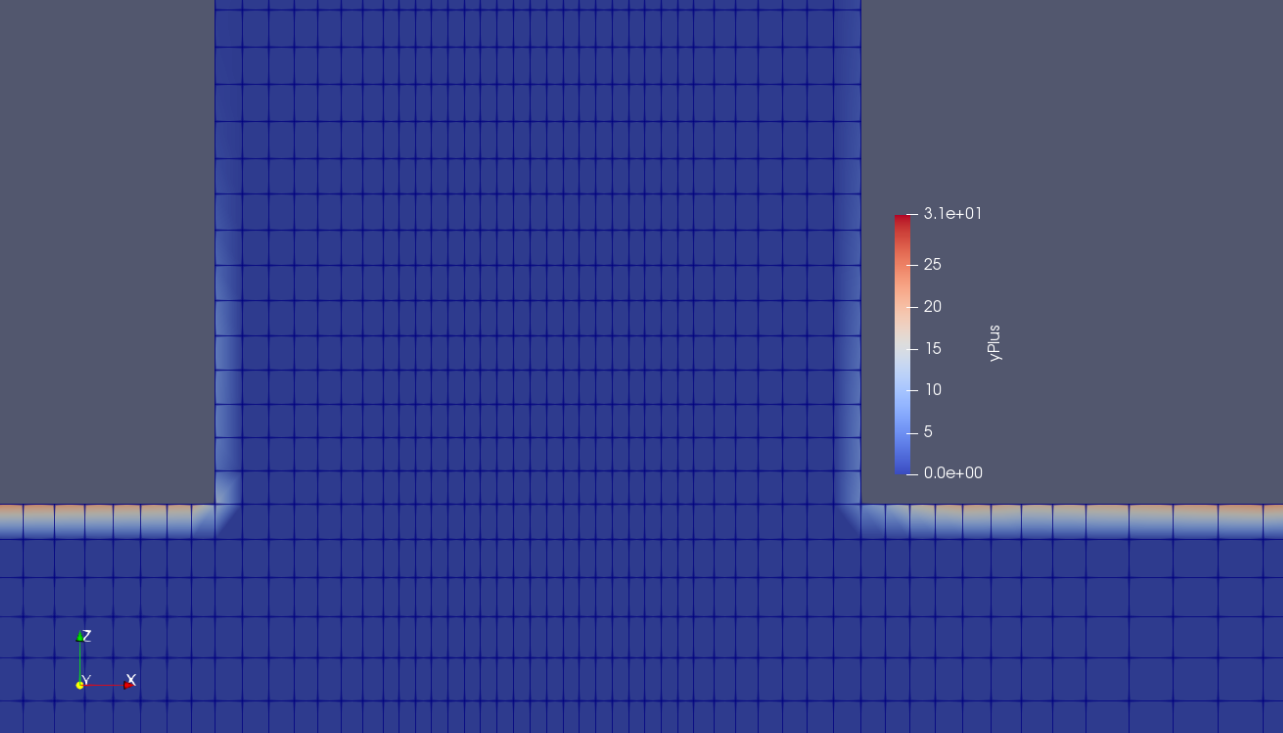

      如何理解Y+云图,怎样根据Y+云图优化边界层网格1472e590-a60e-416b-97cc-16debcbaf242-MGH2$9X9FR%2M32TC0GD_@1.png

      1 条回复 最后回复 回复 引用
      • 李东岳
        李东岳 管理员 最后由 编辑

        一般只显示patch网格,不需要显示internalMesh,要不然就会像你这个图一样,有个渐变色。对于某些壁面函数模型,Y+如果>某个值,可以用壁面函数。我看你这个y+刚刚在30,你看是否需要细化或者糙化壁面网格,这个取决于壁面函数模型。

        CFD高性能服务器 http://dyfluid.com/servers.html

        W 1 条回复 最后回复 回复 引用
        • W
          wwj @李东岳 最后由 编辑

          @李东岳 谢谢李老师😄

          1 条回复 最后回复 回复 引用
