    气液流动过程中温度直接求解问题

    OpenFOAM
    2
    11
    1627
    正在加载更多帖子
    • 从旧到新
    • 从新到旧
    • 最多赞同
    回复
    • 在新帖中回复
    登录后回复
    此主题已被删除。只有拥有主题管理权限的用户可以查看。
    • U
      upc_ngh 最后由 编辑

      目前在求解两相可压缩流动过程时的温度方程时出现一些问题,请教一下各位老师前辈。求解发现,管道内流体流到处温度急剧下降至0.01K量级,直至发散。试图将不同相除以其密度再相加,问题依旧存在,感觉方程和植入没啥问题,不知道为啥始终求得温度接近0K,烦请各位老师指点一二,谢谢!

      alphacp1 = alpha1*cp1*rho1;
      alphacp2 = alpha2*cp2*rho2;
      alphaphicp1 = fvc::interpolate(alphacp1*U1) & mesh.Sf();
      alphaphicp2 = fvc::interpolate(alphacp2*U2) & mesh.Sf();

      surfaceScalarField birho1 = fvc::interpolate(alpha1*rho1*U1) & mesh.Sf()/fvc::interpolate(rho1);

      surfaceScalarField birho2 = fvc::interpolate(alpha2*rho2*U2) & mesh.Sf()/fvc::interpolate(rho2);

       fvScalarMatrix TEqn
          (
              fvm::ddt(alphacp1,T)
            + fvm::ddt(alphacp2,T)
            + fvm::div(alphaphicp1,T)
            + fvm::div(alphaphicp2,T)
            + fvc::div(birho1,p)
            + fvc::div(birho2,p)
            - fvc::ddt(alpha1,p)
            - fvc::ddt(alpha2,p)
          );
           TEqn.solve();


      1 条回复 最后回复 回复 引用
      • 李东岳
        李东岳 管理员 最后由 编辑

        你这个温度跟压力是耦合在一起的么

        CFD高性能服务器 http://dyfluid.com/servers.html

        U 2 条回复 最后回复 回复 引用
        • U
          upc_ngh @李东岳 最后由 编辑

          @李东岳 对的,东岳老师,我是先求解动量方程,压力修正方程之后,最后一步再求解温度场,压力这个时候已经是已知的吧,然后就各种发散

          1 条回复 最后回复 回复 引用
          • U
            upc_ngh @李东岳 最后由 编辑

            @李东岳 东岳老师,上次温度方程求解错误主要是由于两个原因,一个是边界条件给错了,还一个是温度方程和动量、连续相方程耦合求解了,经过更改已经可以正常运行。但目前在验证算例时发现和实验值存在较大的误差。

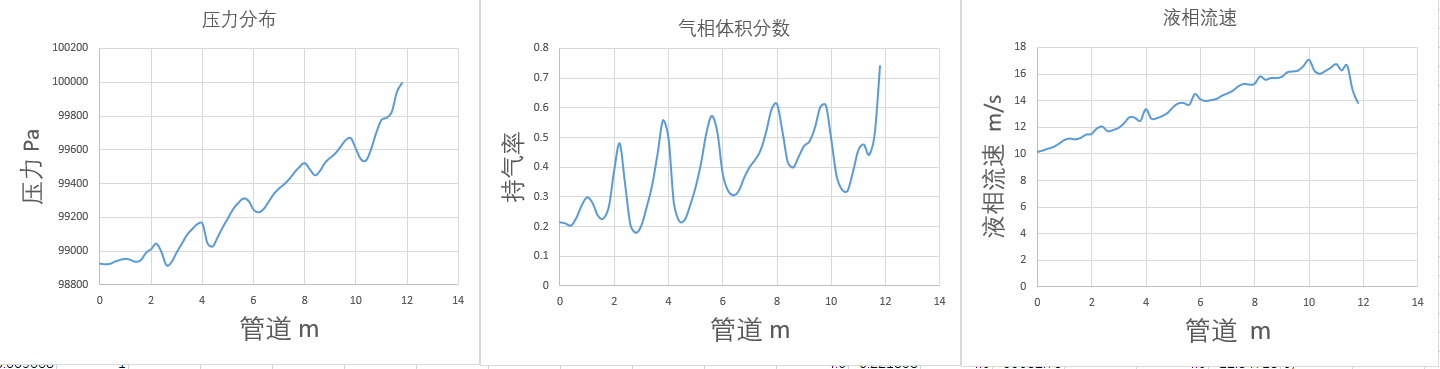

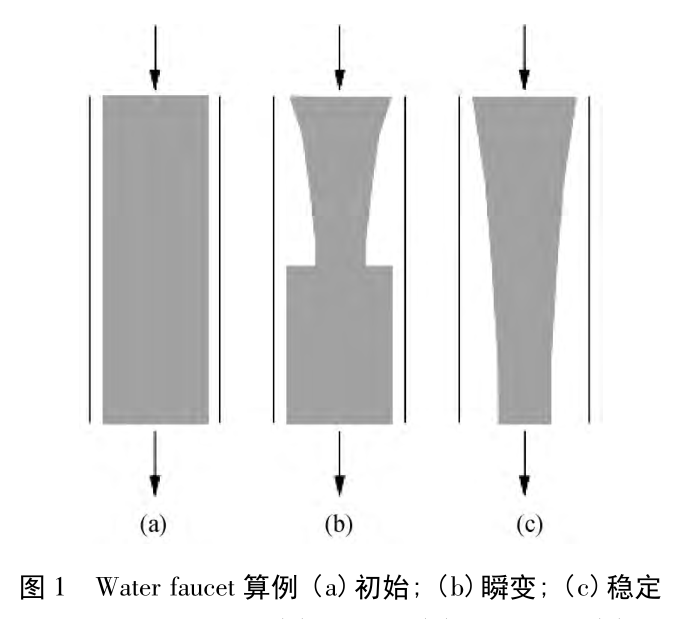

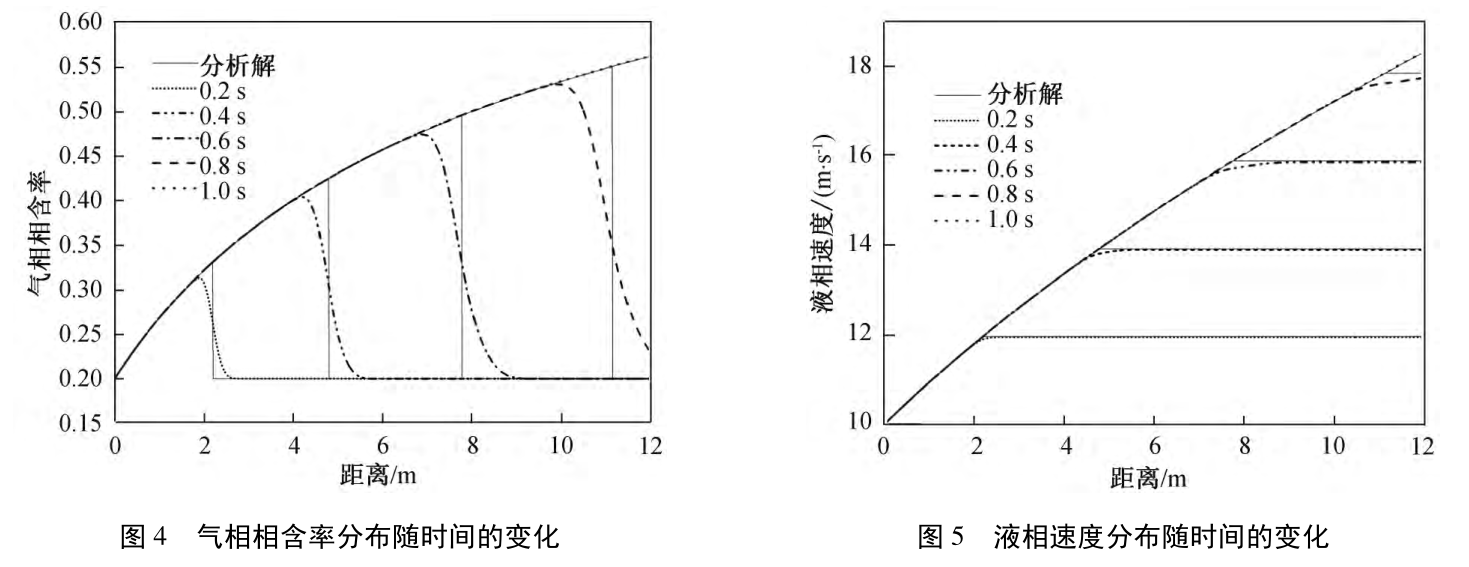

            验证算例如下: 一根长为 12 m, 直径为 1 m的垂直管, 管道上端为入口, 管道下端为出口,出口压力是 1e5Pa, 气液相分别为空气和水,温度均为 25 ℃ .入口处 x = 0, 出口处 x = 12 m.初始状态如图 1(a)所示, 气相相含率 0. 2, 气相速度 Vg=0;液相相含率 0. 8, 液相速度 Vl=10 m/s。使用双欧拉求解。耦合求解动量及连续性方程(参考瞬态可压缩压力泊松方程),收敛后求解相率方程,进行下一时间步。图一是示意图,图二是解析解的气相分数及液相流速,图三为求解出的压力、持气率、液相流速,可以看出波动很大,尤其持气率波动尤其大,已经排除网格密度的原因。能力有限,查找一周的错误了,实在找不到什么别的原因了,还望东岳老师和前辈指点一二。
