    三维sixDoFRigidBodyMotion算例发散

    OpenFOAM
    2
    3
    634
    Loading More Posts
    • Oldest to Newest
    • Newest to Oldest
    • Most Votes
    Reply
    • Reply as topic
    Log in to reply
    This topic has been deleted. Only users with topic management privileges can see it.
    • F
      Fu last edited by

      尝试使用sixDoFRigidBodyMotion计算一个弹簧连接的三维圆柱在来流下的振动情况,但是结果发散。

      在算到发散的前几步之前,库朗数开始急剧增加。

      Courant Number mean: 0.097781 max: 12712.2

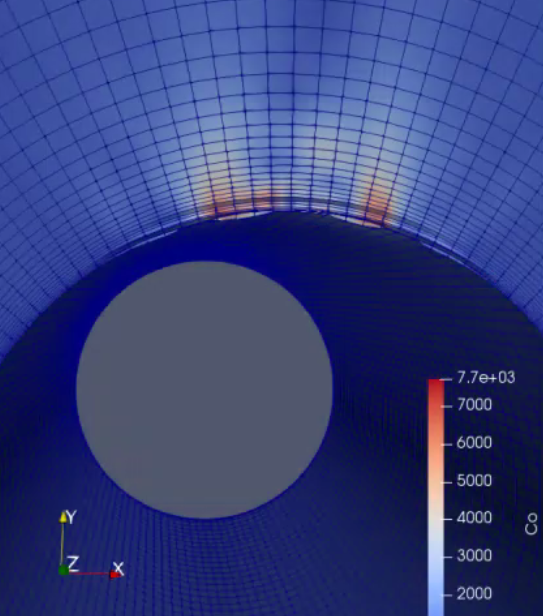

      然后后处理发现本来应该随着刚体一起运动的近壁网格发生了变形,图如下(红色是库朗数大的地方,同样是网格变形的地方)

      二维圆柱动的算例之前已经跑通过了,所以我先以为是constraints约束不够,后来加了几个约束后还是发散。 然后考虑到是不是icem没有关联好,cylinder边界重新关联了一下还是没有解决。

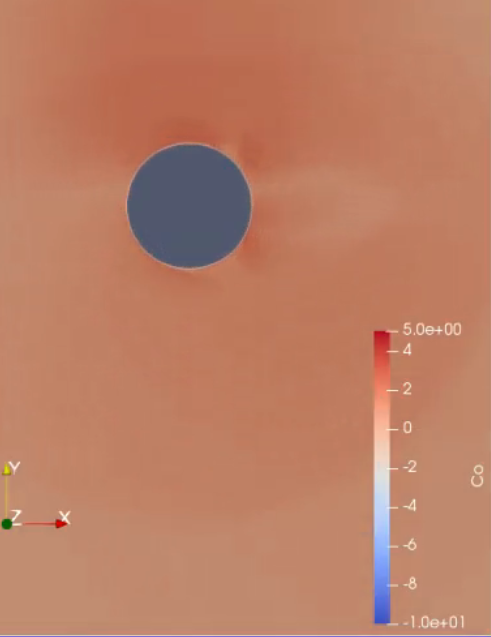

      现在不知道问题出在哪里:有可能是感觉是innerDistance 0.1没有起到作用,但是使用slice切片观察Co发现圆柱中部的库朗数没有边界处这么大。所以不知道是不是约束没有设置合理。:136:
      [0_1607610864136_pointDisplacement](正在上传 100%)
      附件中是相关的文件,不知道有没有人能帮忙解答一下。。网格太大了传不上来 ,,,
      dynamicDictandpointdisplacement.zip

      1 Reply Last reply Reply Quote
      • bestucan
        bestucan 版主 副教授 last edited by

        网格变形成这样,肯定算不对啊。
        所以找问题得找:为什么网格变形成这样。
        如何不让网格变形成这样。

        至于发散、库朗数之类的,得在网格正常的基础上讨论。

        看起来是圆柱的移动逼近了极限。所以要么限制圆柱的运动(离深蓝色和浅蓝色交界处原点),要么扩大运动的范围(就是可以变形的深蓝色区域)。:chigua2:

        滚来滚去……~(~o ̄▽ ̄)~o 滚来滚去都不能让大家看出来我不是老师么 O_o

        异步沟通方式(《posting style》from wiki)(下载后打开):
        https://www.jianguoyun.com/p/Dc52X2sQsLv2BRiqnKYD
        提问的智慧(github在gitee的镜像):
        https://gitee.com/bestucan/How-To-Ask-Questions-The-Smart-Way/blob/master/README-zh_CN.md

        F 1 Reply Last reply Reply Quote
        • F
          Fu @bestucan last edited by

          @bestucan

          最后找到了解决办法,是边界条件的原因。本来上下圆柱连接的上下两个边界用的symmetry边界条件,改成cylic边界之后就能算了。。。具体原因还没研究出来:136:

          1 Reply Last reply Reply Quote
