    tecplot作图求助

    Fluent
    10
    16
    3844
    正在加载更多帖子
    • 从旧到新
    • 从新到旧
    • 最多赞同
    回复
    • 在新帖中回复
    登录后回复
    此主题已被删除。只有拥有主题管理权限的用户可以查看。
    • X
      xiapfCFD 最后由 编辑

      请教,如何把橘黄色虚线框去掉?

      需要保留水气交界面。

      benqing b占余文乐 2 条回复 最后回复 回复 引用
      • benqing
        benqing @xiapfCFD 最后由 编辑

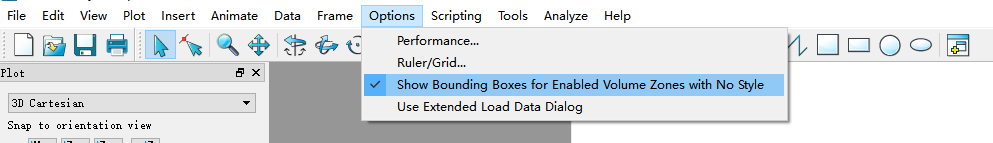

        @xiapfCFD 746c7738-bdd5-4faf-8548-ec6d17a8f82d-image.png
        应该是这个位置,你试一下

        L X 2 条回复 最后回复 回复 引用
        • 木
          木雨缘 最后由 编辑

          tecplot导出后会消失的,我的是这样,不用担心

          X 1 条回复 最后回复 回复 引用
          • zhijie
            zhijie 最后由 编辑

            好像是点一下shade就行了,不是这个就是这个按钮的旁边,在最左边。:146:

            最是人间留不住,朱颜辞镜花辞树。

            1 条回复 最后回复 回复 引用
            • S
              Stan同学 最后由 编辑

              刚接触tecplot,想请教下只显示出水气交界面该如何设置呢

              zhijie 1 条回复 最后回复 回复 引用
              • L
                l459317530 @benqing 最后由 编辑

                @benqing 这个方法是正确的!

                1 条回复 最后回复 回复 引用
                • zhijie
                  zhijie @Stan同学 最后由 编辑

                  @Stan同学 isosurface

                  最是人间留不住,朱颜辞镜花辞树。

                  zhijie X 2 条回复 最后回复 回复 引用
                  • zhijie
                    zhijie @zhijie 最后由 编辑

                    @zhijie 在 tecplot作图求助 中说:

                    @Stan同学 isosurface

                    其余取消显示就行了

                    最是人间留不住,朱颜辞镜花辞树。

                    S 1 条回复 最后回复 回复 引用
                    • S
                      Stan同学 @zhijie 最后由 编辑

                      @zhijie 了解了 谢谢~

                      1 条回复 最后回复 回复 引用
                      • X
                        xiapfCFD @木雨缘 最后由 编辑

                        @木雨缘 谢谢你哈!🙏

                        1 条回复 最后回复 回复 引用
                        • X
                          xiapfCFD @benqing 最后由 编辑

                          @benqing 人间自由真情在!

                          1 条回复 最后回复 回复 引用
                          • X
                            xiapfCFD @zhijie 最后由 编辑

                            @zhijie 回答正确,在左侧功能区,自下向上数几个,ISO surface打对勾。

                            1 条回复 最后回复 回复 引用
                            • Z
                              zhangshengchang 最后由 编辑

                              我记得直接点击左侧edge好像也就没有这个线框了

                              1 条回复 最后回复 回复 引用
                              • b占余文乐
                                b占余文乐 @xiapfCFD 最后由 编辑

                                @xiapfCFD 在option下面,我看一楼回复是正确的,没事可以上B站看看,我在B站更了少许Tecplot的视频,闲来无事翻翻可以看到一些小技巧。Tecplot chorus的也有更一些,也搬运了一些Tecplot和pytecplot的视频,有兴趣可以看看哦

                                山水漫漫

                                1 条回复 最后回复 回复 引用
                                • A
                                  allanZhong 最后由 编辑

                                  在左侧的功能区把“edge”勾上应该就可以了

                                  1 条回复 最后回复 回复 引用
                                  • 贾
                                    贾大壮 最后由 编辑

                                    很实用,谢谢啦

                                    1 条回复 最后回复 回复 引用
