    在Workbench使用SCDM分块划分二维网格在Mesh中无法识别问题

    Fluent
    1
    1
    536
    正在加载更多帖子
    • 从旧到新
    • 从新到旧
    • 最多赞同
    回复
    • 在新帖中回复
    登录后回复
    此主题已被删除。只有拥有主题管理权限的用户可以查看。
    • H
      harden 最后由 编辑

      对于二维模型采用边界框方式进行划分,网格无法在Mesh中完成更新(只显示几何,网格生成不出来),而在三维模型采用边界框方式进行划分后可以在Mesh中完成网格的更新,想问一下大家用没有碰到过这种问题,是我的操作有什么问题吗?

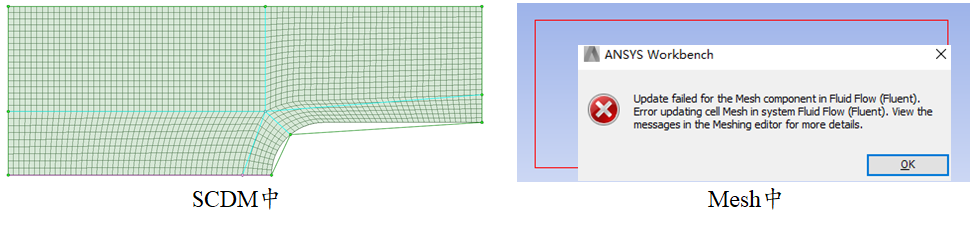

      1.二维边界框划分网格导入更新

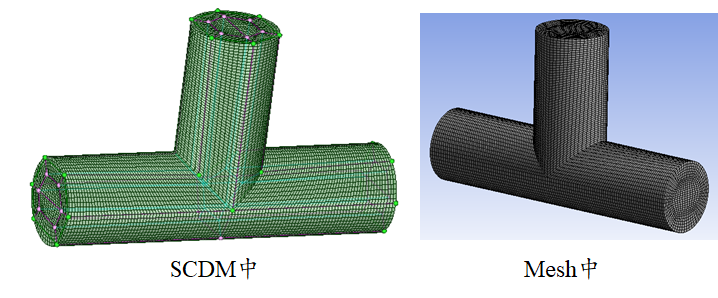

      2.三维边界框划分网格导入更新
