    两个相切的圆如何进行关联

    Meshy
    8
    26
    17308
    Loading More Posts
    • Oldest to Newest
    • Newest to Oldest
    • Most Votes
    Reply
    • Reply as topic
    Log in to reply
    This topic has been deleted. Only users with topic management privileges can see it.
    • S
      simthere last edited by simthere

      最初问题:http://www.cfd-china.com/topic/270/v锥流量计网格划分求助/11

      相切的圆如下图所示,关联总是有问题,不知道如何处理

      tin文件和blk文件
      1_1462264347317_VCONE_Try_Suppport.tin

      0_1462264347316_VCONE_Try_Suppport.blk

      C 下 2 Replies Last reply Reply Quote
      • C
        CFD中文网 @simthere last edited by CFD中文网

        @simthere

        相切的没有解决办法哦。不管怎么样,不管怎么切,这个部位的角度就在那里。


        除非你做非几何贴合处理。如:


        CFD中国标准用户测试帐号
        目前由徐笑笑登录

        S 1 Reply Last reply Reply Quote
        • 下
          下里巴人 last edited by

          0_1462324337408_upload-de6165b0-ce87-451b-8a54-61a031e688c7

          S 1 Reply Last reply Reply Quote
          • S
            simthere @CFD中文网 last edited by simthere

            @cfd-china

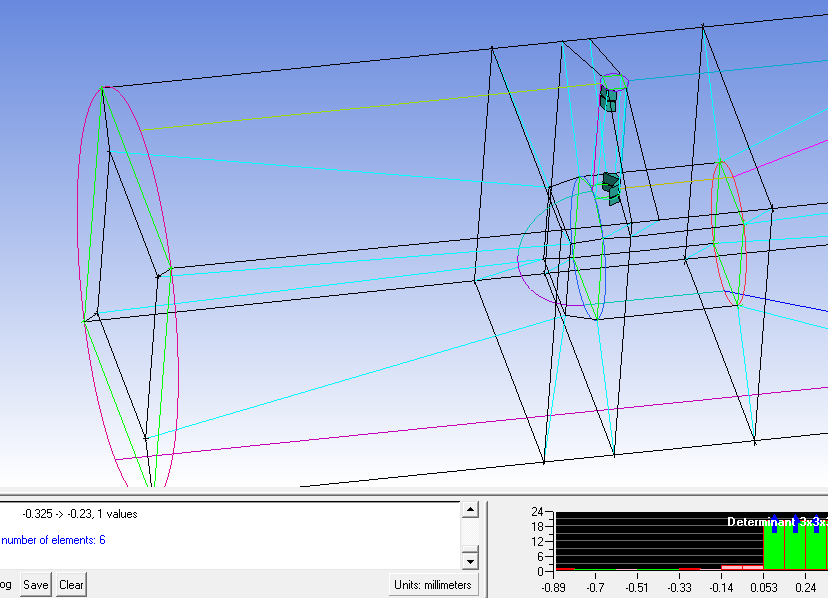

            还是原来的关联,生成网格后有负质量网格

            (注:小圆柱型支撑,里面可以把块删除,因为里面不会有流体)

            1 Reply Last reply Reply Quote
            • S
              simthere @下里巴人 last edited by simthere

              @下里巴人
              质量不要求太高,利用帖子附件里的tin和blk,设置一下全局网格尺寸,生成了网格,可是有负质量


              (注:小圆柱型支撑,里面可以把块删除,因为里面不会有流体)

              1 Reply Last reply Reply Quote
              • 下
                下里巴人 last edited by

                我大概画了下这个,角度22度 质量0.11

                S 1 Reply Last reply Reply Quote
                • S
                  simthere @下里巴人 last edited by

                  @下里巴人

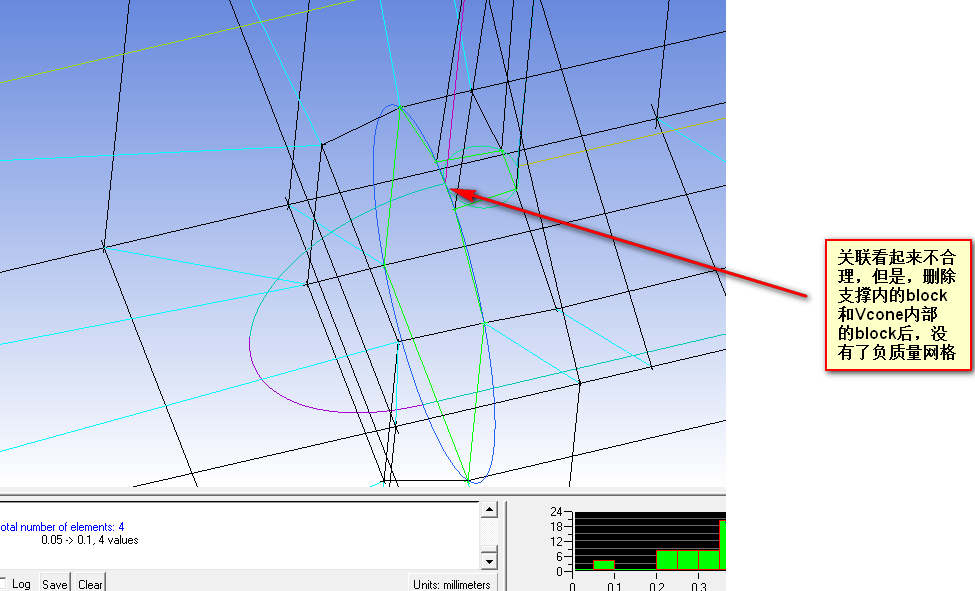

                  重新尝试话了一下,删除了支撑内的block和Vcone内部的block,负质量网格没有了


                  请问你在关联相切的那块地方,怎样处理呢?

                  下 2 Replies Last reply Reply Quote
                  • 下
                    下里巴人 last edited by

                    上面我不是把图片写出来了么^0_1462342199000_upload-85f9f654-7eff-4a2d-afc8-dfc8dbaa3c10

                    1 Reply Last reply Reply Quote
                    • 下
                      下里巴人 @simthere last edited by

                      @simthere 你的方法加密以后网格质量直线下滑,而且你这种关联明显是错误的。我的加密了一下 变成了0.11的质量,没有加密之前也是0.2

                      1 Reply Last reply Reply Quote
                      • 下
                        下里巴人 @simthere last edited by

                        @simthere 0_1462343151941_upload-34f7b244-42f2-4d66-8e9b-c711013002f5

                        S 1 Reply Last reply Reply Quote
                        • S
                          simthere @下里巴人 last edited by

                          @下里巴人
                          这个看起来真的好多了,请问是否能把blk文件上传一下么
                          ICEM方面,我只达到基础水平,有些东西想看看blk文件:confused:

                          下 1 Reply Last reply Reply Quote
                          • 下
                            下里巴人 @simthere last edited by

                            @simthere 0_1462353413660_1461508477117-vcone_4.blk

                            S 1 Reply Last reply Reply Quote
                            • S
                              simthere @下里巴人 last edited by

                              @下里巴人
                              十分感谢!
                              这种切分方式,还是没有学会:upset: 。。准备把支撑移动一段距离,避免相切。可能网格质量可以提高一些

                              Dream_Chaser 2 Replies Last reply Reply Quote
                              • Dream_Chaser
                                Dream_Chaser @simthere last edited by

                                @simthere 几何不变,但是,那个大圆的曲线没有必要关联。虽然,圆柱的直径变小了,但是还是圆柱,把半球的一部分看成圆柱的一部分就ok了

                                1 Reply Last reply Reply Quote
                                • Dream_Chaser
                                  Dream_Chaser @simthere last edited by

                                  @simthere 在大圆的位置不要切割block

                                  下 1 Reply Last reply Reply Quote
                                  • K
                                    kscandal last edited by

                                    相切没有办法处理的 只要一加密马上质量下降 这是ICEM的硬伤

                                    1 Reply Last reply Reply Quote
                                    • 下
                                      下里巴人 @Dream_Chaser last edited by

                                      @Dream_Chaser 啥意思??可以详细说下或者是用来个截图看看么?

                                      Dream_Chaser 1 Reply Last reply Reply Quote
                                      • Dream_Chaser
                                        Dream_Chaser @下里巴人 last edited by

                                        @下里巴人 在 两个相切的圆如何进行关联 中说:

                                        @Dream_Chaser 啥意思??可以详细说下或者是用来个截图看看么?

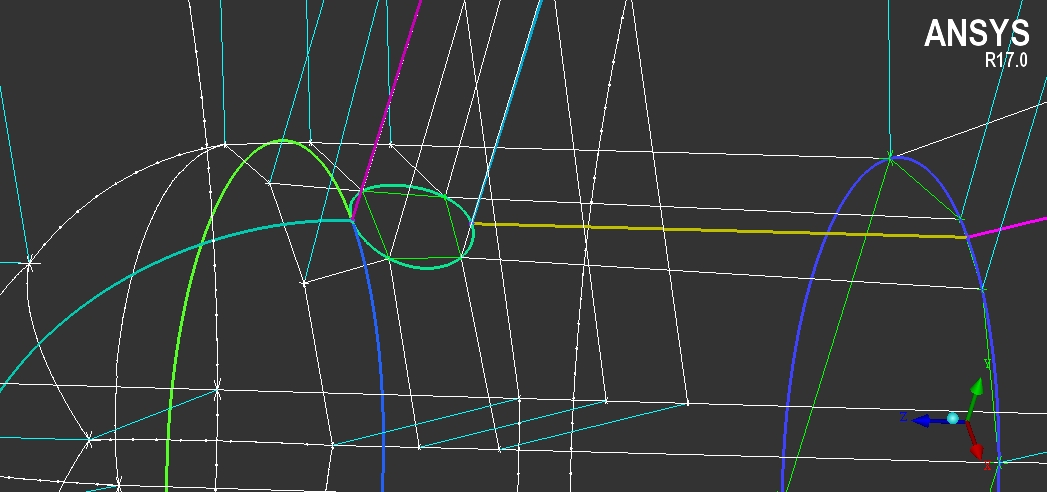

                                        压缩文件是icem文件,我用的是17.0的
                                        0_1472518145646_Desktop.rar

                                        下 1 Reply Last reply Reply Quote
                                        • 下
                                          下里巴人 @Dream_Chaser last edited by

                                          @Dream_Chaser 在 两个相切的圆如何进行关联 中说:

                                          em文件,我用的是17.0的
                                          0_1472518145646_Desktop.rar

                                          这不行吧 一加密就有负网格了

                                          Dream_Chaser 1 Reply Last reply Reply Quote
                                          • Dream_Chaser
                                            Dream_Chaser @下里巴人 last edited by 李东岳

                                            @下里巴人 真是跟你说不清楚。你自己好好悟吧


                                            李东岳:请查看CFD中国全站规范

                                            下 1 Reply Last reply Reply Quote
                                            • 下
                                              下里巴人 @Dream_Chaser last edited by

                                              @Dream_Chaser 我的错 我明白你说的了

                                              1 Reply Last reply Reply Quote
                                              • 李东岳
                                                李东岳 管理员 last edited by

                                                @simthere
                                                楼主好久不见,最近毕业了?后来这个几何发文章没。

                                                线上CFD课程 7月1日报名截止 http://dyfluid.com/class.html
                                                CFD高性能服务器 http://dyfluid.com/servers.html

                                                1 Reply Last reply Reply Quote
                                                • 下
                                                  下里巴人 @simthere last edited by 李东岳

                                                  @simthere



                                                  隔了一年时间,再画了下,暂时还可以。

                                                  1 Reply Last reply Reply Quote
                                                  • 下
                                                    下里巴人 last edited by


                                                    hurricane007 1 Reply Last reply Reply Quote
                                                    • 深
                                                      深海矿工 last edited by

                                                      肯定是要贯穿的

                                                      1 Reply Last reply Reply Quote
                                                      • hurricane007
                                                        hurricane007 @下里巴人 last edited by

                                                        @下里巴人 看到这个帖子想起我之前做那个流化床模拟,加了跟管子就死活不收敛了,估计和你这个一样的问题。
                                                        话说有尺度差异的时候出来的这个网格好呆……明明圆形的楞给画成多边形了。
                                                        我想起Gmsh他们组最近有个博士答辩的东西就是做curve mesh的,不知道能不能用在计算上了。。

                                                        1 Reply Last reply Reply Quote
