    gambit中建模的一个问题

    Meshy
    2
    2
    905
    正在加载更多帖子
    • 从旧到新
    • 从新到旧
    • 最多赞同
    回复
    • 在新帖中回复
    登录后回复
    此主题已被删除。只有拥有主题管理权限的用户可以查看。
    • 文
      文刀先生666 最后由 编辑

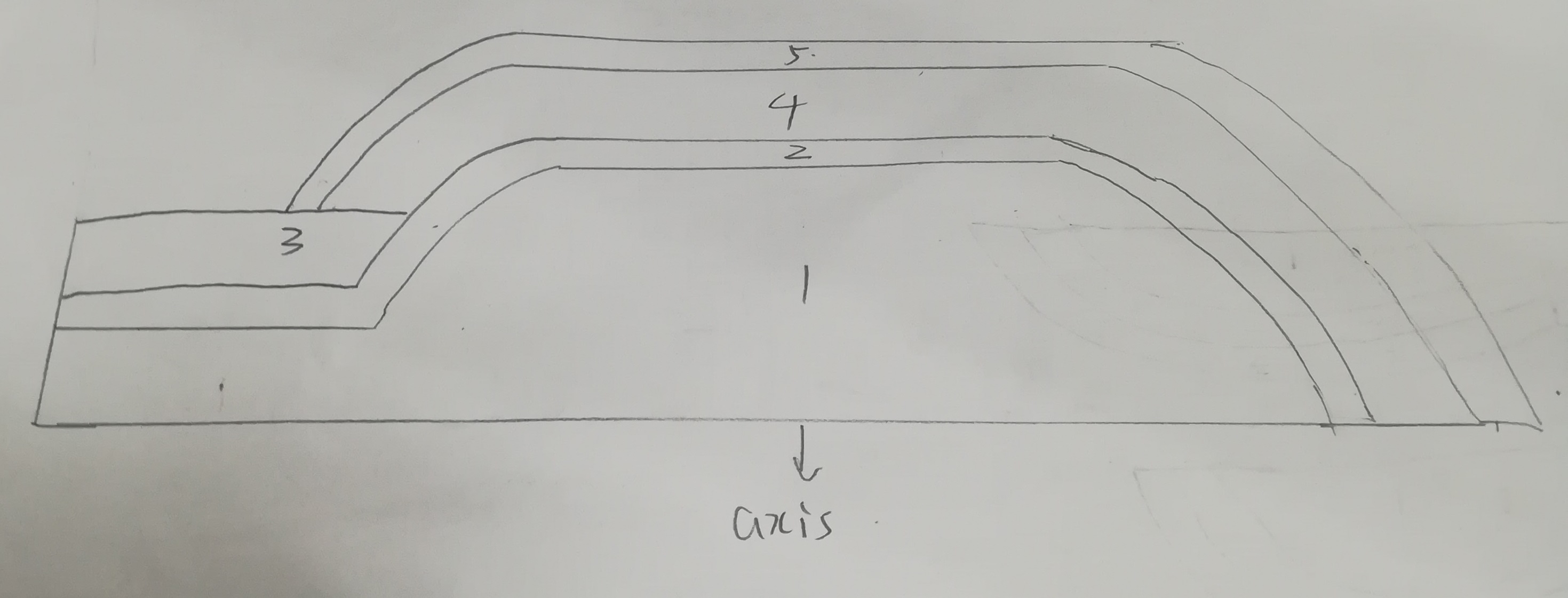

      为方便网格划分,本人想在gambit中一条龙建模并画网格。下面是拟建模2D横截面示意图,我想做的事是把这个2D横截面(又划分为1,2,3,4,5五大部分)相对于所指示的轴旋转。但问题来了,假如说我先把5这个面以axis进行revolve操作,似乎就覆盖了1,2,3,4部分,但是如果先以1这个面以axis进行revolve操作,再弄2,3,4,5就不能操作了,有大侠能阐述一下如果你在gambit绘制这个结构,你的思路是什么?微信图片_20190819153329.jpg

      1 条回复 最后回复 回复 引用
      • 王
        王昭君 最后由 编辑

        这个似乎用UG很容易就画出来了,再导入到gambit中不可以吗
