    请教一个fluent流场的后处理问题

    Fluent
    3
    8
    2439
    正在加载更多帖子
    • 从旧到新
    • 从新到旧
    • 最多赞同
    回复
    • 在新帖中回复
    登录后回复
    此主题已被删除。只有拥有主题管理权限的用户可以查看。
    • W
      wseric 最后由 编辑

      Fluent 小白想 请教一个问题,我做的是三维的圆直管模拟,目前需要提取一个截面,把截面上流场中各个点的速度都减去管道的平均流速(这个已经利用Report Definitions 算出来了),然后利用新的流场绘制速度矢量图和流线图。这个怎么去实现呢?

      I 1 条回复 最后回复 回复 引用
      • I
        ibelief @wseric 最后由 编辑

        @wseric 新的流场只是速度大小减去平均流速么?
        如果是这样的话,速度矢量图只是标尺进行了修改;流线图涉及到速度方向的改变,不知道怎么处理。
        我不知道Fluent 或者 CFDpost里面有没有相对速度这方面的设置。
        不知道UDS是否可以实现,
        有一个很笨的方法:定义出截面,report 出界面每一个网格的速度,然后在excel 中处理,然后用Tecplot画出来

        努力收敛

        1 条回复 最后回复 回复 引用
        • W
          wseric 最后由 编辑

          矢量图可以用相对速度画出来,流线图目前还没实现,先试试你的笨办法先,谢谢啦

          I 1 条回复 最后回复 回复 引用
          • I
            ibelief @wseric 最后由 编辑

            @wseric 要不先试试UDS 。。。。
            笨办法涉及到网格数量,一旦量大,excel就崩了
            如果你会matlab的话,后处理可能会容易一些

            努力收敛

            W 1 条回复 最后回复 回复 引用
            • W
              wseric @ibelief 最后由 编辑

              @ibelief UDS没有用过,是不是在cell zone conditions里面操作呀750a0863-f5cc-4be3-a9f1-8f0969224227-image.png

              1 条回复 最后回复 回复 引用
              • L
                l.j刘侃 最后由 编辑

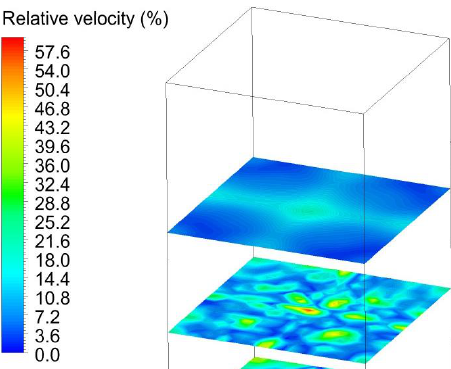

                CFD-POST通过自定义可以很好的完成。见图中的相对速度,就是把各个点的速度除以入口速度,跟你这个实现机理是一样的。


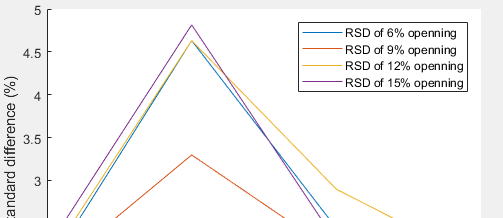

                也可以利用UDF导出之后,通过Matlab处理。

                W 1 条回复 最后回复 回复 引用
                • W
                  wseric @l.j刘侃 最后由 编辑

                  @l-j刘侃 好下,谢谢啦~

                  1 条回复 最后回复 回复 引用
                  • L
                    l.j刘侃 最后由 编辑

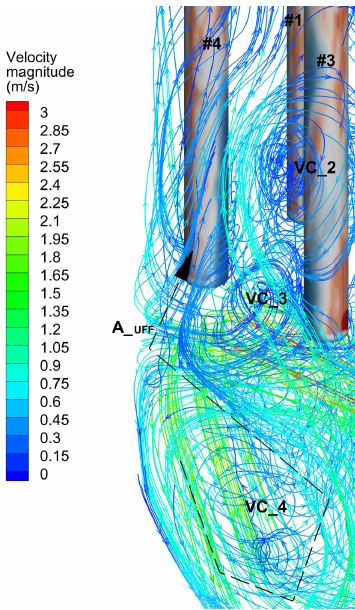

                    流线图方面还是使用tecplot比较适合
                    CFD-POST处理有额外的难度
                    tecplot自己计算一个变量之后,只要能够分解,那么就可以做出来。

                    1 条回复 最后回复 回复 引用
