    paraview等值面的内部矢量图的问题

    OpenFOAM
    2
    3
    2616
    Loading More Posts
    • Oldest to Newest
    • Newest to Oldest
    • Most Votes
    Reply
    • Reply as topic
    Log in to reply
    This topic has been deleted. Only users with topic management privileges can see it.
    • 桎
      桎梏 last edited by

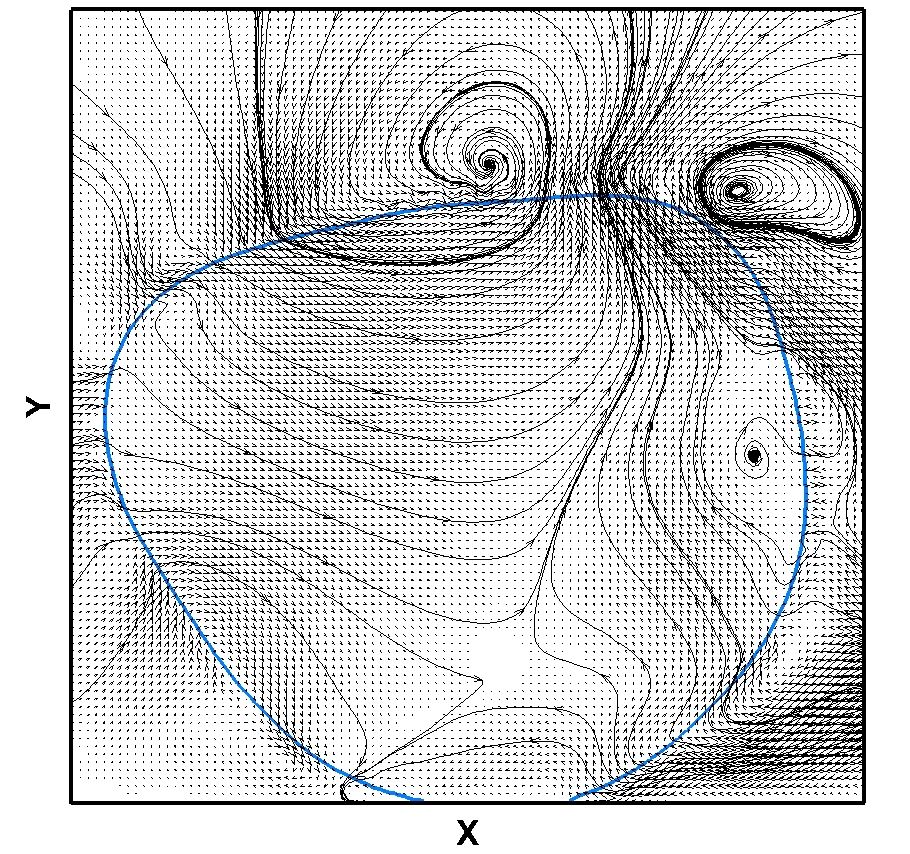

      本人模拟了三维的平面上液滴运动,但是想知道液滴内部,某一个面上的速度矢量图。用tecplot可以extract出slice切割的面,然后由三维xyz轴的截面降为二维xy平面查看速度矢量。但是网格太多了,矢量图放在word里效果太差了。

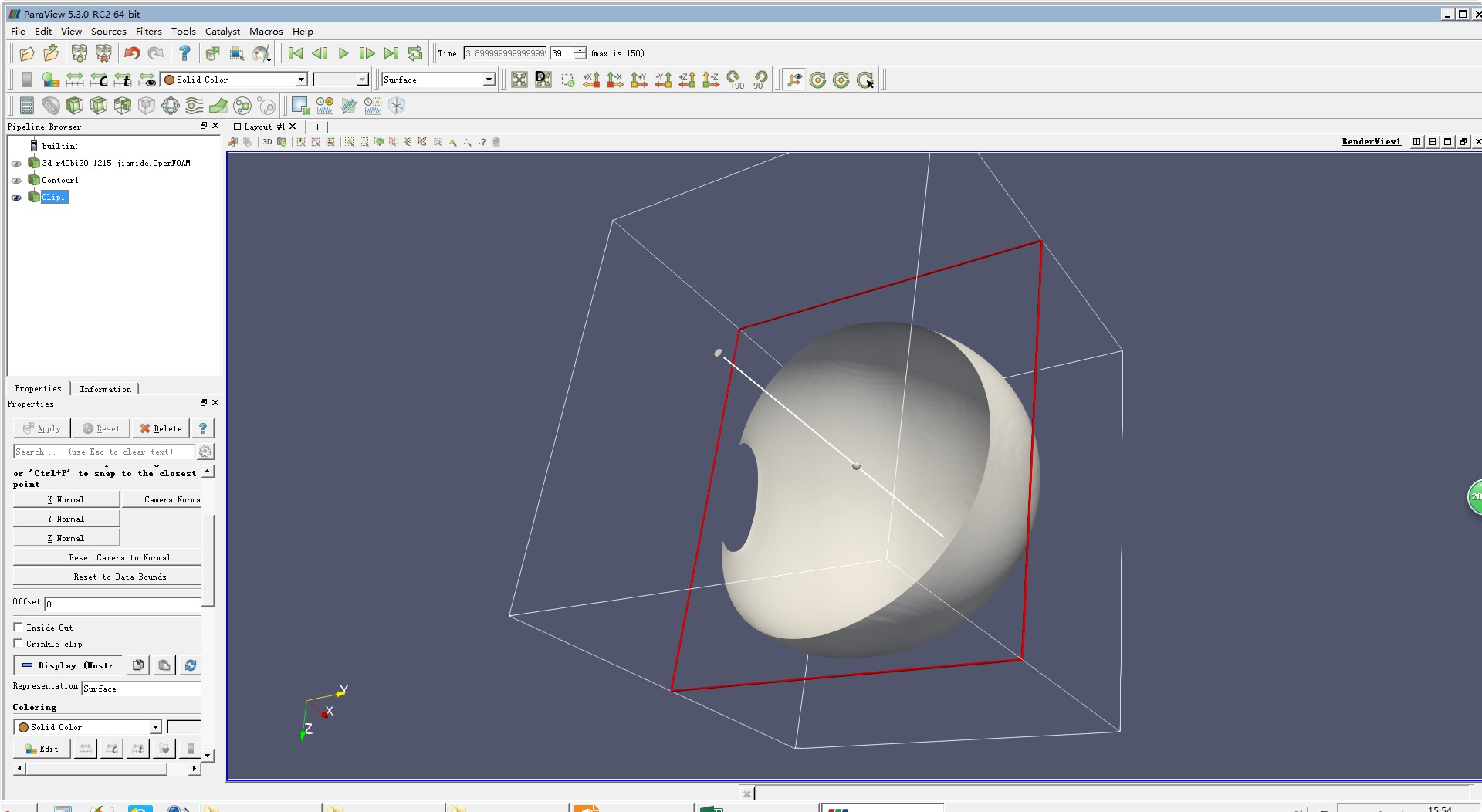

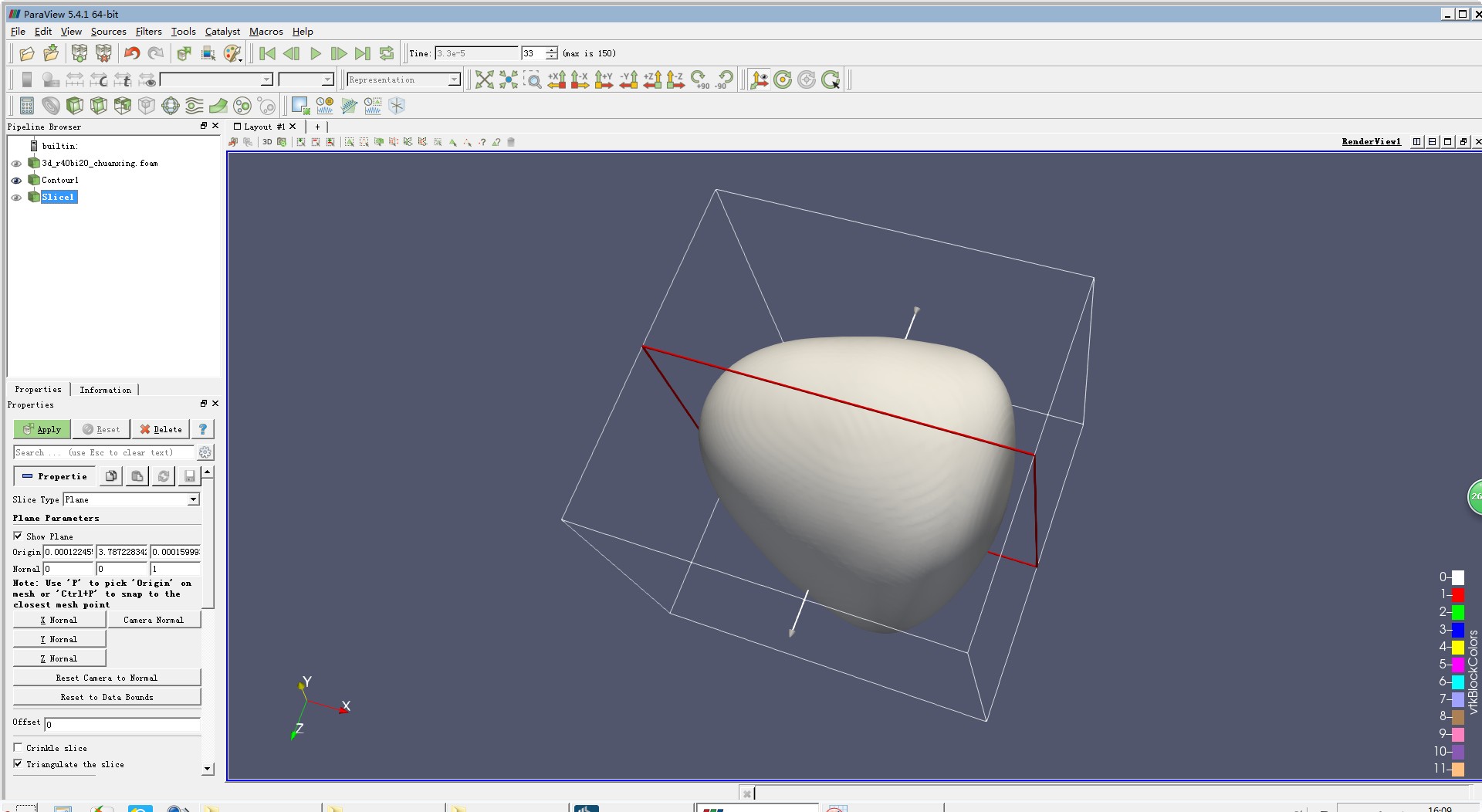

      所以我想改用paraview。contour显示出了iso-surface,slice滤镜截出来的平面内部中空,外部只有轮廓线,用clip截出的平面也是中空。
      请问如何能得到红色平面的矢量图呢???




      1 Reply Last reply Reply Quote
      • 李东岳
        李东岳 管理员 last edited by

        contour显示出了iso-surface,slice滤镜截出来的平面内部中空,外部只有轮廓线,用clip截出的平面也是中空。

        我觉得你应该解决了吧?你这个在contour上切,肯定切出来的是空的。两个方法:

        1. 直接在全局网格上切
        2. 把contour换成clip滤镜

        线上CFD课程 7月1日报名截止 http://dyfluid.com/class.html
        CFD高性能服务器 http://dyfluid.com/servers.html

        桎 1 Reply Last reply Reply Quote
        • 桎
          桎梏 @李东岳 last edited by

          @李东岳 感谢东岳大神的翻牌

          参考你的帮助,刚刚自我捅咕解决了。。。3q

          1 Reply Last reply Reply Quote
