关于在rhoPimpleFoam里面修改EEqn和状态方程的问题
-
大家好,:happy:
我在使用rhoPimpleFoam来计算空化,在其中植入自己的代码,目前第一步是在改了这个压缩求解器中的状态方程.原来的设置是perfectGas就是理想气体状态方程来计算的,我把它改成了一个这样的方程式:
在pEqn的头部
和尾部的地方把rho=thermo.rho()的地方换成了这个.
my_Eqn_of_State的代码,就是把通过气相和液相求出综合的密度,其中RHOBF和RHOL2F是由自定义数据来实现的,根据T和P的不同决定密度.
计算后发现是可以计算的,类那边也看过但觉得对自己改来说太复杂了就用这样的方法去改,不知道方法正确与否希望大家给点意见.

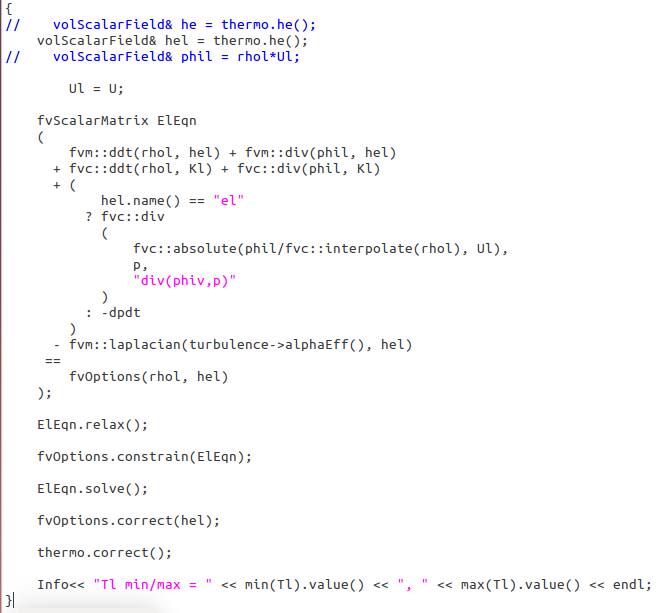

下图是整个主题的代码,加了两行TEqn和ElEqn
因为一开始计算的是综合的密度,所以得出的也是混合体的压力和速度什么的,由混合物的速度可以求出液体的速度.其中混合体的温度T是通过焓方程求出来的.我老师让我把液体的速度再代入焓方程求液体的温度.
所以我在pimple的循环之后加了一个ElEqn的来像计算出液体的温度.
因为现在只是想知道方法,所以直接让混合体速度等于液体速度,这一步根据计算结果来看没有问题.然后我把EEqn文档中的数值符号全部加了l在后面,volScalarField也全部在creatField里面声明了.但计算结果来看,好像有问题,而且也没有输出Tl的值.
请问一下大家我对于这个求解器的修改有什么不完美的地方吗?
还望大家赐教. -
@李东岳 谢谢:laughing: ，根据你的指导的确是把Tl成功的输出了。
上面这个是添加在TlEqn下面的代码。
但是输出到Tl的时间步文件中的各个格子的值似乎没有被计算，而是直接被输出了。
我查了下时间步的phi和自己定义的phil输出的也不一样。
下面是phil

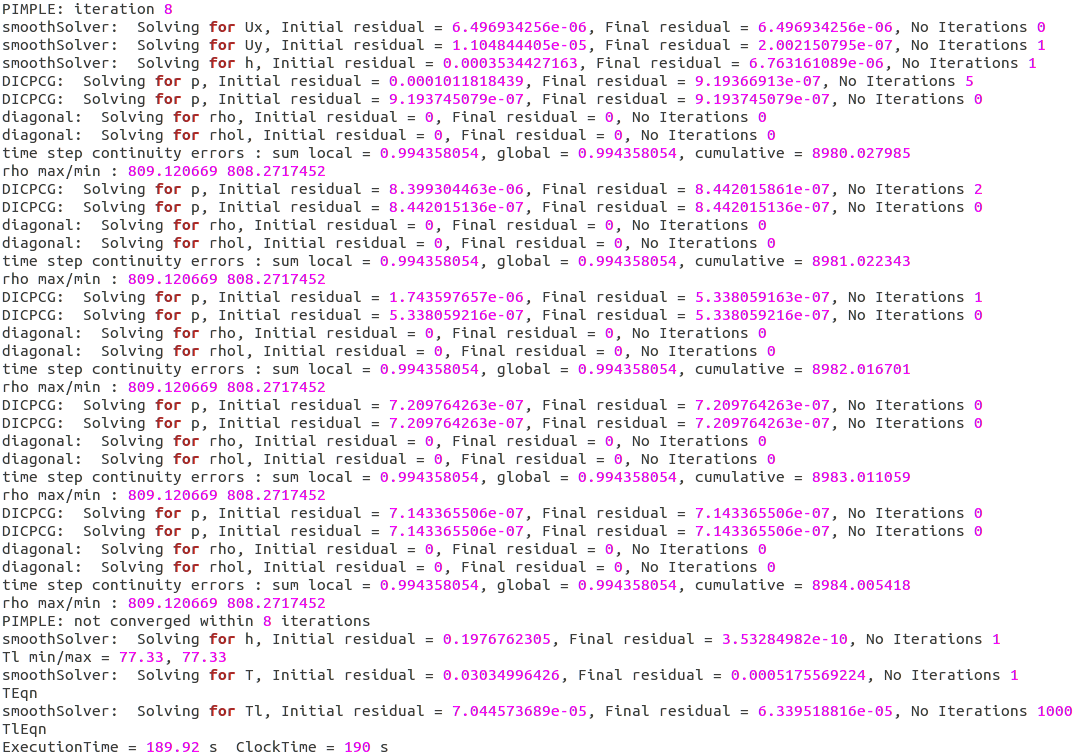

而且输出的文档也有些异样
在运算是控制台输出时最后一步TlEqn的计算特别慢，好像卡了一下，从这个文档来看，最后的iterations也到了1000啊，好像是有些问题。 -
@李东岳
现在是在做空化 -
@李东岳
老师，请问下e是在哪个地方可以获取？ -
@李东岳

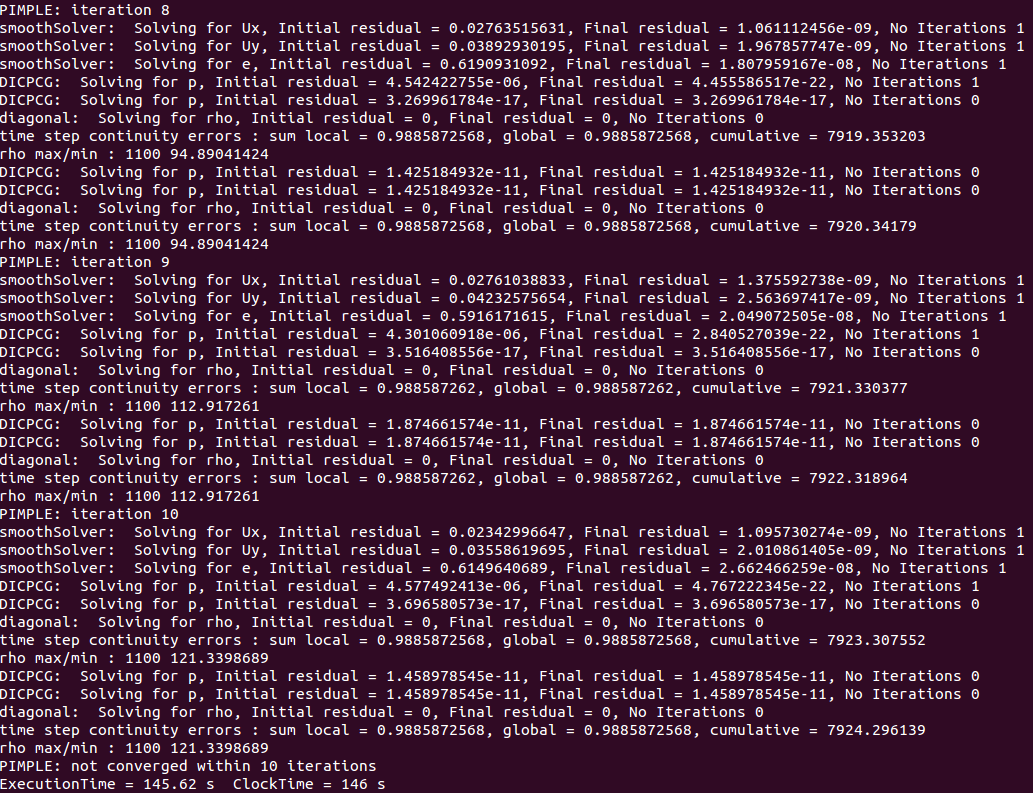

这几天我一直在试着这个方程，一直都是焓he无法收敛，最后是发散。
所以我改了下方程，让他变成了能量的方程。

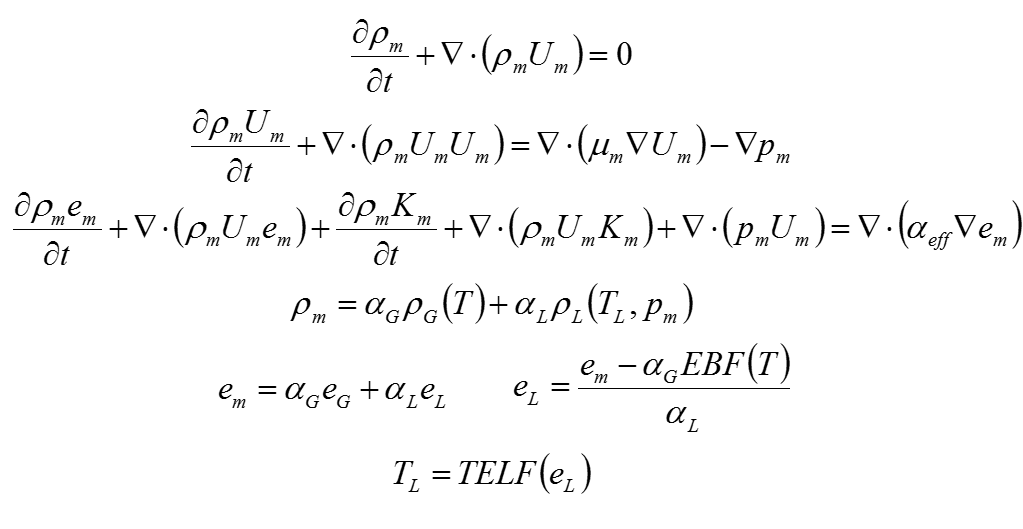

其中状态方程是自己定义的，如前面所说

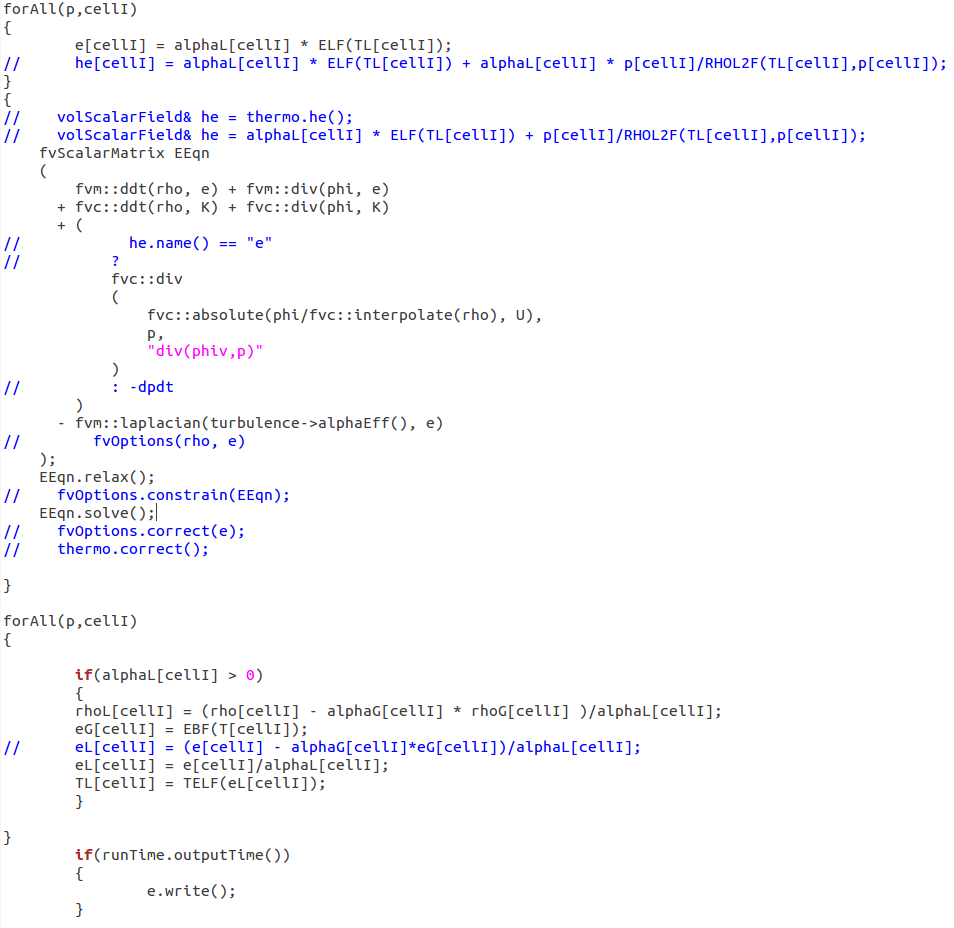

把thermo.rho()换成了这个图里的状态方程，rhoG和rhoL的函数都是自己定义的，这样上述四个式子可以求出内部能量e，EEqn我是这样改了下
原来是thermo.he()的，直接使用理想气体状态方程时是没问题的，但一用这种方式就无法收敛以及发散。
我觉得我是气体状态方程的地方出现了问题，但具体有什么问题我不是很清楚。 -
自己挖的坑自己填回去。。。。。。。。。。。。。
我今天发现是我自己定义的TELF函数出了问题，所以计算出来的结果有问题。
但是这种方法加入状态方程我实践过的确是可行的。
就是换了以后，连续性误差的地方会变的非常怪，查了continuityErr这个文档，发现里面计算连续性误差还是使用rho-thermo.rho所以会出现误差值十分大，
目前还在想着这么去改thermo下的东西，因为自己不能把黏性系数和普朗数设成固定值，
怎样把这些thermo文档下设置函数还在研究中。
