如题,有没有人有这方面的经验?
ThomasShi
帖子
-
-
@李东岳 好的,谢谢李老师,我去看一下
-
用foam-extend 4.0的浸没边界法,考虑了湍流模型,然后U文件的IB边界条件报错,看报错信息提示是tauWall这个参数未设置,但是我找了很多浸没边界的算例和文献都没看到有提及这个参数的,想请问有大佬知道该怎么设置吗?
-
@李东岳 好的吧,谢谢李老师!
-
@李东岳 李老师,我把停止的那个时间reconstructPar之后,把这个文件夹名字改成0,再重新分块并行计算就又能接着算了,也就是说它并行计算必须从“0”时刻开始。不知道这是什么原因?
-
@李东岳 谢谢李老师回复,并行运算后再换单核运算没有任何问题。
-
大家好!我参考这篇文章http://www.tfd.chalmers.se/~hani/kur...eirsson/OF.pdf 在Foam-extend 4.0 里成功编译了forceBased,然后在测试算例的过程中发现,串行计算的时候一切正常,没有什么问题,但是在并行计算的时候,一旦我中途停止计算,想要再从上一个存储时间开始接着算就会出现报错,报错内容如下:
请问有人知道这是什么原因导致的报错吗?多谢大家! -

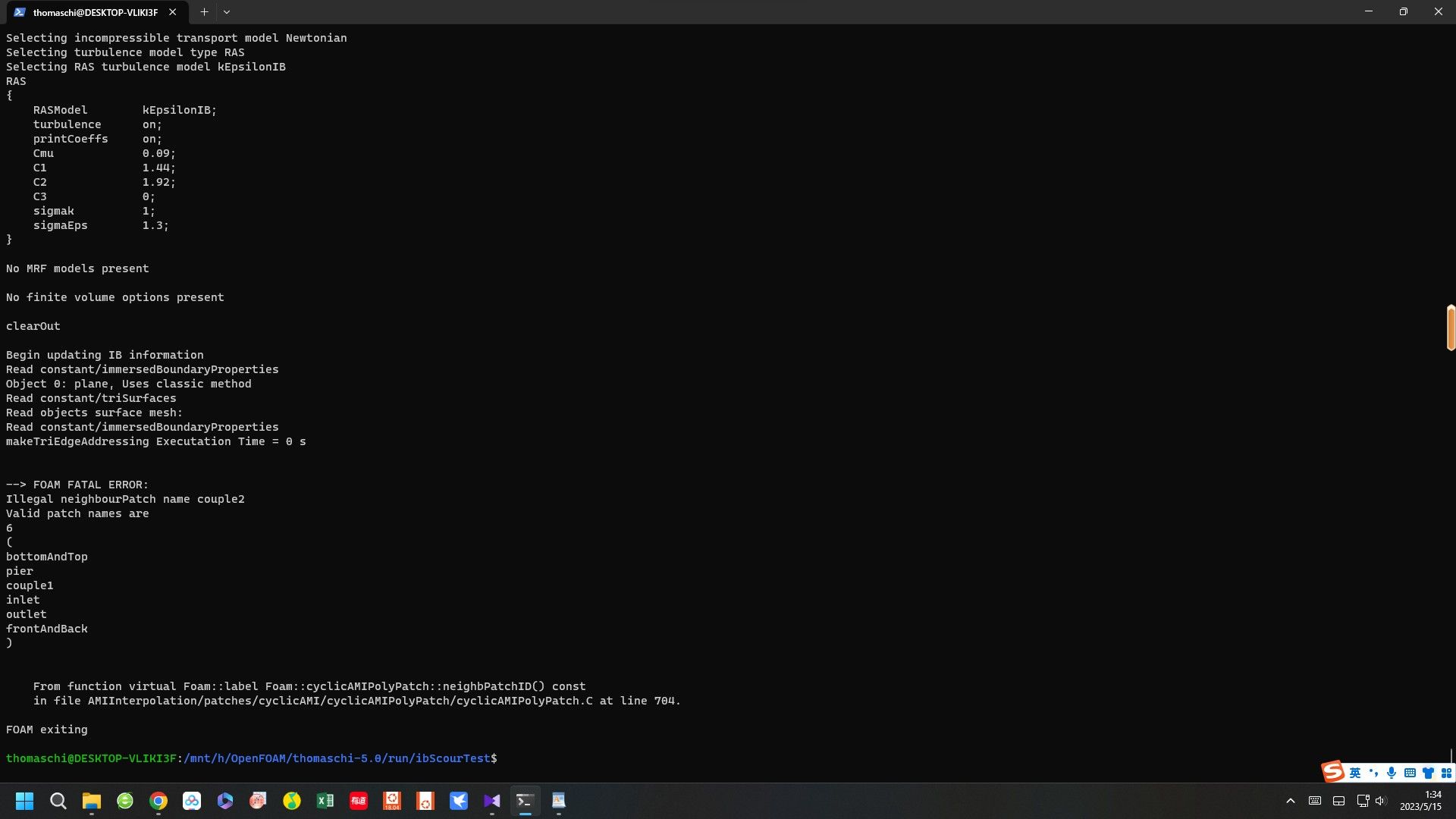

一对儿cyclicAMI边界但是只能识别其中一个是怎么回事儿? -
Icem CFD 画网格,一运行几何拓扑就崩溃了,这种情况不是每次都这样,有时候就没有问题,有人知道这是怎么回事吗? -
没有人知道吗?
-
我看foam-extend里面浸没边界法immersed boundary里的算例圆柱都是主动运动的,请问有没有刚体在流场中随着流场运动的例子?
-
@李东岳 李老师,是一个T型水槽,从主槽进口和支槽进口同时进水向下游汇流,其中主槽是清水,支槽加了一定浓度的染色剂。我尝试用phaseScalarTransport模拟,结果刚算了5秒的过程,发现浓度场不仅出现负值而且最大值和最小值都大得离谱,都是10的几十次方量级的。我用scalarTransport计算,发现浓度值大小在正常范围内,但是会扩散到气相里。不知道这个phaseScalarTransport为什么会产生这样的结果
-
@李东岳 李老师,我反复做了各种尝试,phaseScalarTransport还是会出现这种结果异常的情况,scalarTransport结果正常但是物质会穿过两相界面扩散到气相
-
@李东岳 好吧,我再看看别的设置上有没有问题
-
@李东岳 李老师,我算的是支流有一定浓度的污染物向主流输运,如果用scalarTransport算物质会跑到气相里
-
各位老师,我尝试用OpenFOAM 10 里的phaseScalarTransport函数在interFoam里模拟污染物在水中的输运问题,算了5秒就发现浓度场很离谱,请问这是哪里出错了呢?
-
@李东岳 多谢李老师!
-
-

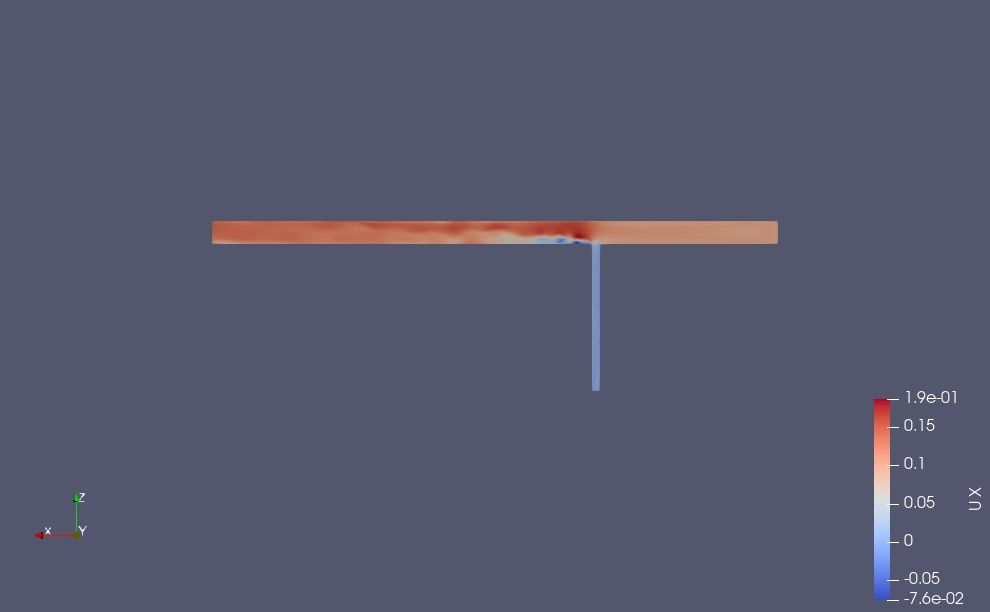

@李东岳 李老师,这是近水面的流向速度场
-
@李东岳 在interFoam里是考虑了重力,但是我有用pimpleFoam做了单相流的计算,发现结果跟在interFoam里算的差不多
-
@李东岳 李老师,我把扩散系数扩大了10倍试了一下,发现扩散得确实明显了,但是横向上还是没有达到试验结果的浓度,但是流向上已经远远小于试验结果了 而且还有一个问题就是我的计算结果最大浓度都集中在水槽底部,而试验结果水面处浓度明显更大,我在想是不是我流场也有问题,但是速度结果是能跟试验数据对上的
-
@李东岳 谢谢李老师回复!我这个算出来是对流比较明显扩散不太明显,污染物基本上都集中在水槽一侧,水槽中心线附近基本上就没有了,请问这是什么原因呢?
-
我用interFoam模拟横向污染物射流问题,我在controlDict里面的function加了scalarSemiImplicitSource源项,算了之后发现污染物在流向方向上扩散明显,但在横向上并没有很明显的扩散,和试验结果严重偏差,请问这会是什么原因呢?
-
本人正在尝试用MPPICInterFoam模拟泥沙冲淤问题,想知道水沙界面该怎么确定
-
@李东岳 李老师,我编译了PETSC,结果用算例测试PETSC比原本OpenFOAM算得还慢很多,是怎么回事儿啊?
-
@李东岳 谢谢李老师,我再看看
-
我用MPPICInterFoam模拟泥沙冲淤试验,模拟过程中发现试验里面只在局部发生了冲淤,河床整体并无明显变化,而我计算的结果河床整体下降得很明显,局部倒是没有那么明显的冲淤,请问有人知道这会是什么原因吗?
-
我想用MPPICInterFoam做泥沙冲淤,水槽底部需要铺5厘米左右的沙子,我就先在静水中加入颗粒,让颗粒在重力下自然沉降,但是算的过程中会经常出现算到某一步时间步库朗数和颗粒动量都突然增大,然后计算就卡住不再进行了,有时候关掉从上一个存储文件接着算还能再算下去,但是时不时就出现这种卡住的情况是什么原因呢?该怎么解决呢?
-
@李东岳 我在水槽底部5公分范围内加了颗粒,然后开始计算,水槽内是静水没有流速。开始颗粒正常沉降,最大相分数也随之增大,但很快就超过0.63了,之后颗粒的动量值还在一直增大,才算了0.2秒的过程就崩了 ,怎么都已经达到packing limit了颗粒动量和最大相分数还在持续增大,而且大得离谱,而且我流场是静态的啊,我不清楚是哪儿出的问题
-
@李东岳 李老师,您好!请问该怎么判断它是否到达packing limit呢?
-
我在距水槽底部5公分范围内加入了41万个初始颗粒想进行冲淤模拟,结果模拟了一秒钟这些颗粒就都沉底铺开了,河床高度一下就没了,有人知道是怎么回事儿吗?
-
看官网介绍说这个driftFluxFoam也就是老版本的settlingFoam是用来计算离散相在连续相中的沉积的,想尝试用它计算泥沙冲淤。我用setFields在计算域中加了底沙,但是算起来发现没一会儿底沙就都冲没啦 想知道这个求解器适不适合做泥沙冲淤类的问题,或者还需要做哪些改动。
-
请问有人知道沿着弯道分布的一排圆柱的拖曳力该怎么求吗?
-
如题,有没有人在MPPICFoam中添加过多孔介质源项的?怎样实现多孔介质阻挡颗粒啊?
-
@xpqiu 您好,我现在发现了一个新的问题。我在论坛里看到在paraview里求解拖曳力的方法,可以提取多孔介质区域的表面,然后生成表面法向量Normals,用计算器功能计算p*Normals的分量,再用Integrate Variables 积分就可以得到多孔介质区域的拖曳力啦。但是不知道为什么,我用中国方法计算得到的拖曳力和用forces function后处理得到的拖曳力差很多,甚至数量级都不一样。想请教一下您这是怎么回事。谢谢!
-
@xpqiu 好的,非常感谢!
-
@xpqiu 您好,想再请教您一下。这个函数求得结果在postProcess文件夹里的是整个计算域内多孔介质源项的porous force的合力吗?我的计算域是弯道的,多孔介质区域是好多根并排的圆柱体,那这个合力作用位置和方向该怎么确定呢?
-
@xpqiu 好的,谢谢,我试一下
-
@xpqiu 您好,谢谢回复!我看了那个forces函数,但是我的多孔介质区域并没有对应的patch,所以我不知道该怎么用那个函数,请问您有什么办法吗?
-
请问有人知道怎么计算流场内多孔介质区域的拖曳力和升力吗?
-
@bestucan 万分感谢!
-
@bestucan 您好,感谢回帖。那个并不是我自己定义的。我只是参照simpleIbFoam的湍流算例里的边界条件文件,给我的浸没边界加了同样的边界条件。因为interIbFoam只有层流的算例没有湍流的,所以我只好照着别的类似的来做的,结果出现了边界条件的报错。nut文件浸没边界的边界条件设置如下
immersedBoundary { type immersedBoundaryWallFunction; patchType immersedBoundary; refValue uniform 1e-10; refGradient uniform 0; fixesValue false; setDeadCellValue yes; deadCellValue 1e-10; value nonuniform 0(); }
-
有用过Foam-extend 4.0 里的interIbFoam的吗?这个求解器是不是不能加湍流模型啊?一加湍流模型边界条件就报错
-
我用interIbFoam求解有结构物的明渠流问题,在应用了k-epsilon湍流模型后,nut文件的浸没边界条件出现如下报错:
--> FOAM FATAL ERROR: evaluate() cannot be called for a genericFvPatchField (actual type immersedBoundaryWallFunction) on patch vegetation of field nut in file "/mnt/g/foam/thomaschi-4.0/run/cylBumpInterIbFoam/0/nut" You are probably trying to solve for a field with a generic boundary condition. From function genericFvPatchField<Type>::evaluate(const Pstream::commsTypes) in file fields/fvPatchFields/basic/generic/genericFvPatchField.C at line 760. FOAM exiting
有人知道是什么原因吗?该怎么解决?
-
联想拯救者R7000 AMD 4800H 32G内存
-
@东岳 好的,谢谢老师!
-
我想尝试用driftFluxFoam作沉积物输运和泥沙冲淤的两相流模拟。我的算例是一个矩形截面长直水槽,网格是结构化网格。边界条件和常量之类的均参照OpenFOAM7.0的算例给定。起初算例运行正常,当我在水槽中央通过topoSet加入了圆柱形区域的多孔介质源项后,运行程序出现如下报错。有人知道是怎么回事吗?该怎么处理?提前感谢!
有没有大佬知道怎么把某个版本的边界条件添加到之前的版本里啊?
浸没边界法边界条件报错
浸没边界法边界条件报错
Foam-extend 并行计算报错
Foam-extend 并行计算报错
Foam-extend 并行计算报错
Foam-extend 并行计算报错
cyclicAMI边界
Icem CFD 几何拓扑报错
关于浸没边界法
关于浸没边界法
phaseScalarTransport 结果异常
phaseScalarTransport 结果异常
phaseScalarTransport 结果异常
phaseScalarTransport 结果异常
phaseScalarTransport 结果异常

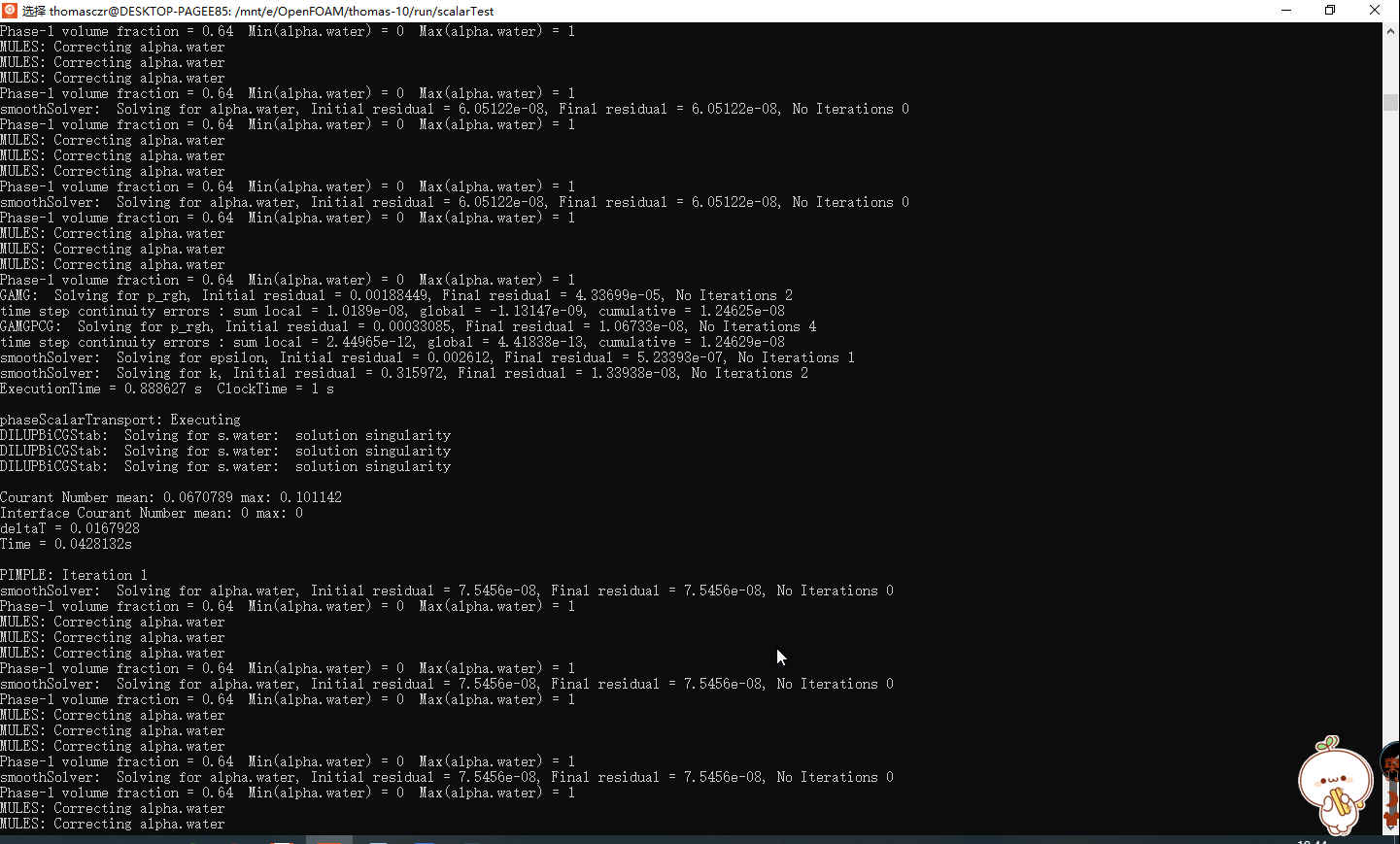

请问这个solution singularity是哪儿出了问题才出现的?
