liu_shiqi1111

@Samuel-Tu 在关于二维模型的计算，这两种snappyHexMesh方法有什么不同，应该采用哪一个？中说：

@xpqiu 我算了这个算例，结果如下：
首先看全局的网格似乎确实只有一层：

提取一下加密界面的网格发现：

还是有这种两层的网格。

@xpqiu 在关于二维模型的计算，这两种snappyHexMesh方法有什么不同，应该采用哪一个？中说：

有可能是 paraview 显示的问题，你把 decompose polyhedra mesh 关掉再看看网格

我没有找到这个按钮，但是后来我打开了VTK Polyhedra按钮，发现确实是显示的问题，双层网格不见了，加密界面都是单层的多面体了。

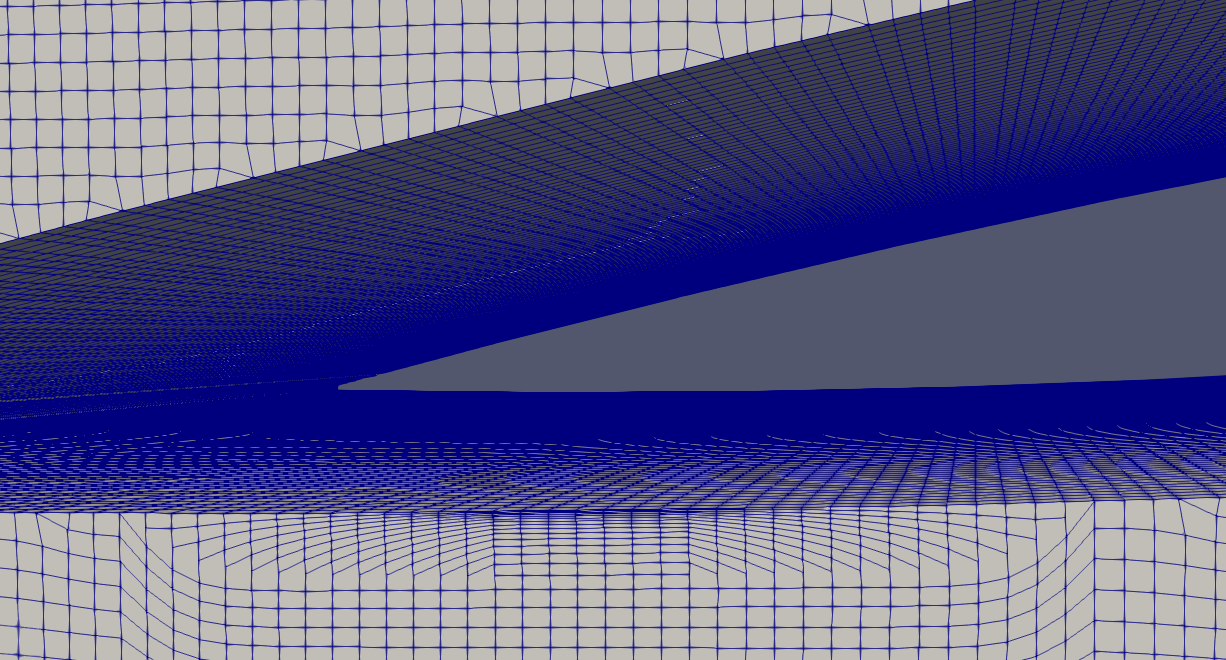

您好，请问一下，针对这种翼型网格，边界层数量看起来5、6层，这种在计算时有什么注意的地方嘛？还是也是正常计算就行，没啥问题。

liu_shiqi1111

好像只要有网格尺寸分割切换的地方，中间过渡不够，都会出现这种问题，是不是还得尝试调整网格。

liu_shiqi1111

@wuyukai 大哥，你帮我看看这个，是不是也是这个问题呀？

https://www.cfd-china.com/topic/7801/paraview求助-操作出现问题了/5?_=1735889189654

谢谢大哥了

liu_shiqi1111

"ParaView-5.12.0-MPI-Windows-Python3.10-msvc2017-AMD64-2\ParaView-5.12.0-MPI-Windows-Python3.10-msvc2017-AMD64\bin\Lib\site-packages\paraview\simple.py"

第790-792行：

if value == None:
    rep.SetScalarColoring(None, servermanager.GetAssociationFromString(association))
    return

第786-826行代码：

rep.UseSeparateColorMap = separate
association = rep.ColorArrayName.GetAssociation()
arrayname = rep.ColorArrayName.GetArrayName()
component = None
if value == None:
rep.SetScalarColoring(None, servermanager.GetAssociationFromString(association))
return
if not isinstance(value, tuple) and not isinstance(value, list):
value = (value,)
if len(value) == 1:
arrayname = value[0]
elif len(value) >= 2:
association = value[0]
arrayname = value[1]
if len(value) == 3:
# component name provided
componentName = value[2]
if componentName == "Magnitude":
component = -1
else:
if association == "POINTS":
array = rep.Input.PointData.GetArray(arrayname)
if association == "CELLS":
array = rep.Input.CellData.GetArray(arrayname)
if array:
# looking for corresponding component name
for i in range(0, array.GetNumberOfComponents()):
if componentName == array.GetComponentName(i):
component = i
break
# none have been found, try to use the name as an int
if i == array.GetNumberOfComponents() - 1:
try:
component = int(componentName)
except ValueError:
pass
if component is None:
rep.SetScalarColoring(arrayname, servermanager.GetAssociationFromString(association))
else:
rep.SetScalarColoring(arrayname, servermanager.GetAssociationFromString(association), component)
rep.RescaleTransferFunctionToDataRange()

liu_shiqi1111

def GetAssociationFromString(val):
"""Returns array association integer value from its string representation"""
global ASSOCIATIONS, _LEGACY_ASSOCIATIONS
val = str(val).upper()
try:
return ASSOCIATIONS[val]
except KeyError:
try:
return _LEGACY_ASSOCIATIONS[val]
except KeyError:
raise RuntimeError ("invalid association string '%s'" % val)

这个是“ParaView-5.12.0-MPI-Windows-Python3.10-msvc2017-AMD64-2\ParaView-5.12.0-MPI-Windows-Python3.10-msvc2017-AMD64\bin\Lib\site-packages\paraview\simple.py"的

第3198到3208行代码

liu_shiqi1111

但是在另一台电脑上，两个版本都能用。裂开了。是不是这台电脑的什么文件不合适了？有没有大佬能指导一下，5555555555555555555555，裂开了。

liu_shiqi1111

这个是另一个版本的，提示的问题

Generic Warning: In vtkSMColorMapEditorHelper.cxx, line 772
Failed to determine the LookupTable being used.

Traceback (most recent call last):
File "F:\OpenFOAM\ParaView-5.12.0-MPI-Windows-Python3.10-msvc2017-AMD64-2\ParaView-5.12.0-MPI-Windows-Python3.10-msvc2017-AMD64\bin\Lib\site-packages\paraview\servermanager.py", line 3203, in GetAssociationFromString
return ASSOCIATIONS[val]
KeyError: 'NONE'

During handling of the above exception, another exception occurred:

Traceback (most recent call last):
File "F:\OpenFOAM\ParaView-5.12.0-MPI-Windows-Python3.10-msvc2017-AMD64-2\ParaView-5.12.0-MPI-Windows-Python3.10-msvc2017-AMD64\bin\Lib\site-packages\paraview\servermanager.py", line 3206, in GetAssociationFromString
return _LEGACY_ASSOCIATIONS[val]
KeyError: 'NONE'

During handling of the above exception, another exception occurred:

Traceback (most recent call last):
File "<string>", line 217, in <module>
File "F:\OpenFOAM\ParaView-5.12.0-MPI-Windows-Python3.10-msvc2017-AMD64-2\ParaView-5.12.0-MPI-Windows-Python3.10-msvc2017-AMD64\bin\Lib\site-packages\paraview\simple.py", line 791, in ColorBy
rep.SetScalarColoring(None, servermanager.GetAssociationFromString(association))
File "F:\OpenFOAM\ParaView-5.12.0-MPI-Windows-Python3.10-msvc2017-AMD64-2\ParaView-5.12.0-MPI-Windows-Python3.10-msvc2017-AMD64\bin\Lib\site-packages\paraview\servermanager.py", line 3208, in GetAssociationFromString
raise RuntimeError ("invalid association string '%s'" % val)
RuntimeError: invalid association string 'NONE'

liu_shiqi1111

各位大佬，想请教一下paraview操作的问题，突然无法运行了，然后重新下载了一个新版本，还是有这个问题，这个是运行时候的错误提示，能不能帮我指导处理一下，谢谢各位了。

Generic Warning: In vtkSMColorMapEditorHelper.cxx, line 3180
Failed to determine the LookupTable being used.

Traceback (most recent call last):
File "F:\OpenFOAM\ParaView-5.13.1-Windows-Python3.10-msvc2017-AMD64\ParaView-5.13.1-Windows-Python3.10-msvc2017-AMD64\bin\Lib\site-packages\paraview\servermanager.py", line 3273, in GetAssociationFromString
return ASSOCIATIONS[val]
KeyError: 'NONE'

During handling of the above exception, another exception occurred:

Traceback (most recent call last):
File "F:\OpenFOAM\ParaView-5.13.1-Windows-Python3.10-msvc2017-AMD64\ParaView-5.13.1-Windows-Python3.10-msvc2017-AMD64\bin\Lib\site-packages\paraview\servermanager.py", line 3276, in GetAssociationFromString
return _LEGACY_ASSOCIATIONS[val]
KeyError: 'NONE'

During handling of the above exception, another exception occurred:

Traceback (most recent call last):
File "<string>", line 217, in <module>
File "F:\OpenFOAM\ParaView-5.13.1-Windows-Python3.10-msvc2017-AMD64\ParaView-5.13.1-Windows-Python3.10-msvc2017-AMD64\bin\Lib\site-packages\paraview\simple.py", line 1082, in ColorBy
rep.SetScalarColoring(None, servermanager.GetAssociationFromString(association))
File "F:\OpenFOAM\ParaView-5.13.1-Windows-Python3.10-msvc2017-AMD64\ParaView-5.13.1-Windows-Python3.10-msvc2017-AMD64\bin\Lib\site-packages\paraview\servermanager.py", line 3278, in GetAssociationFromString
raise RuntimeError("invalid association string '%s'" % val)
RuntimeError: invalid association string 'NONE'

liu_shiqi1111

烦请各位大佬指点一下，workbench里面mesh画的带角度的翼型的网格，为什么边界层厚度不一样啊？怎么处理一下呢？上面的感觉太窄了

liu_shiqi1111

@李东岳李老师，就是感觉有时候，不能满足通过理论计算得到的边界层信息，比如不能满足边界层厚度啊，层数也达不到，这种一般怎么处理啊？感觉workbench的mesh虽然可以，但是我希望通过这个方式画网格，这样对我后续的计算方便一点。💋

liu_shiqi1111

snappyHexMesh画边界层，大家都是按照计算下来的层数，边界层高度画嘛？我按照计算下来的，层数一多就画不出来啊，就是很简单的翼型绕流的，有没有大神有相关的心得体会之类的，可以交流一下嘛~

liu_shiqi1111

@李东岳好滴，谢谢李老师~

发现这个参数匹配好麻烦啊，层数、第一层高度等等之类的，感觉按照计算得到的画一下基本不出来

liu_shiqi1111

大家好，请教一下各位专家老师，就是我用这个snappyHexMesh画一个翼型的边界层时，出现了部分区域生成边界层，部分区域没有边界层的现象。

想请大家指点一下，这是什么原因呢？可以通过哪些方面的调整解决这个问题呢？谢谢大家。

liu_shiqi1111

您好，请问解决了嘛？我现在也碰到了同样的问

liu_shiqi1111

@huiyin 谢谢~

liu_shiqi1111

谢谢谢谢~么么哒~

liu_shiqi1111

@Prometheus10

期待期待

liu_shiqi1111

我是个小白啊，感觉有时候处理这种空间后，反而打不开了，所以还是买硬盘吧
