@bestucan 老师,我有一个疑问,我用topoSet划分区域,用splitMeshRegions分开网格,就是为把它们分开,然后设置不同的物性参数,如果我把它们加在一起,那岂不是违背了我当初的目的?(我是在icem画了一个完整的SOLID网格,然后导入openfoam,再将整个网格划分区域。)我在想是不是不能把整个网格分割各个区域的网格呀。
jpzhao
帖子
-
-
@bestucan solid是在icem里画结构网格建立block产生的,我尝试把它删掉,发现删掉之后,网格就没有了。body1是我在openfoam里面进行topoSet产生的。
-
因为课题研究的模型复杂,所以先用icem画了一个网格再导入openfoam中,然后用topoSet来划分区域,结果在执行Allrun的时候,splitMeshRegion出现了错误,请教各位老师,这种问题该怎么解决?SOLID是icem画网格的时候默认整个网格为solid,BODY1是solid的一部分,用topoSet划分出来的。
-
@tens 好的,谢谢老师,我去试一下。
-
@tens 老师,这是我的网格和topoSetDict,麻烦老师帮我看一下,谢谢你。链接:https://pan.baidu.com/s/1gqpAtjJJ2_SiCNBlT8wK9A
提取码:1h39 -
@李东岳 李老师,我分次topoSet,前面几次的delete都成功,形成空心,最后一次topoSet的时候,delete一些,但没有delete完全。在图中,应该删除四个立方体,但只删除了三个立方体,不知道哪里出现了问题,请李老师帮我看一下。如图所示!
-

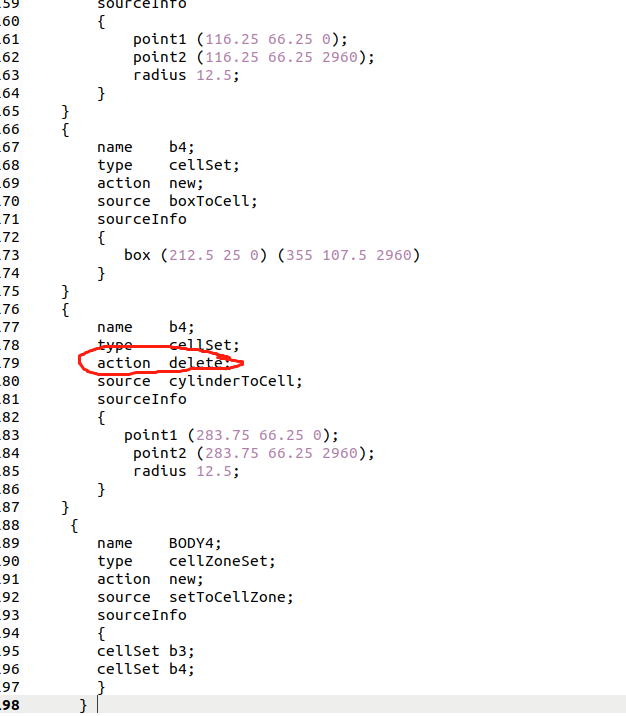

如图所示,在c1里add圆柱,在终端可以看出添加成功,我按照同样的方式在b1里add一个box,从终端的显示来看,并没有添加成功,不知道为什么,也没有delete,请教各位老师,是什么原因造成这样的结果?
-

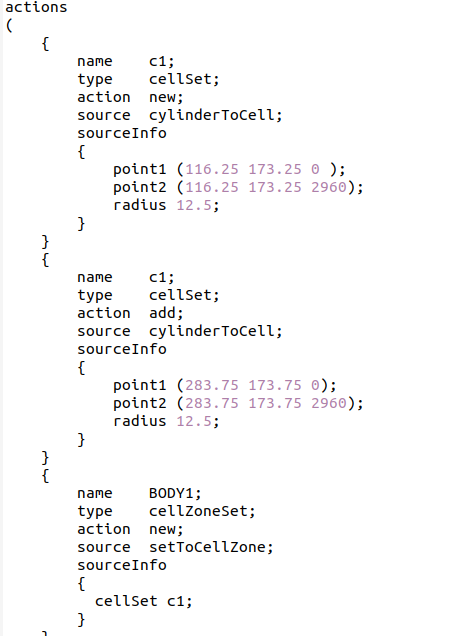

@bestucan 发现了把c1和c2定义为BODY1的方法,创建了c1,然后在c1里add添加c2的数据,这样就都能定义为BODY1了,举个例子,如图
-
@tens 按照这样去做了,结果还是没有delete,如图所示。
-
@tens 试了一下,结果还是不行,现在尝试分次toposet。老师,我想请教一下,在system文件下有多个topoSetDict,那么执行topoSet的时候怎么确定是哪个topoSetDict呢?
-
@bestucan 谢谢老师,那个cellSet c1 size为0的问题解决了,我用icem重新画了一下模型和网格,这个问题就解决了。老师,我还想请教一个问题,我想把c1和c2都定义为BODY1,但我用paraview看的时候,发现没有c1的存在。难道两个cellSet不能定义为一个cellZoneSet吗?
-
@jpzhao 李老师,如果是坐标的问题,那我这个坐标的圆柱应该也不会被识别划分出来吧?如图
-

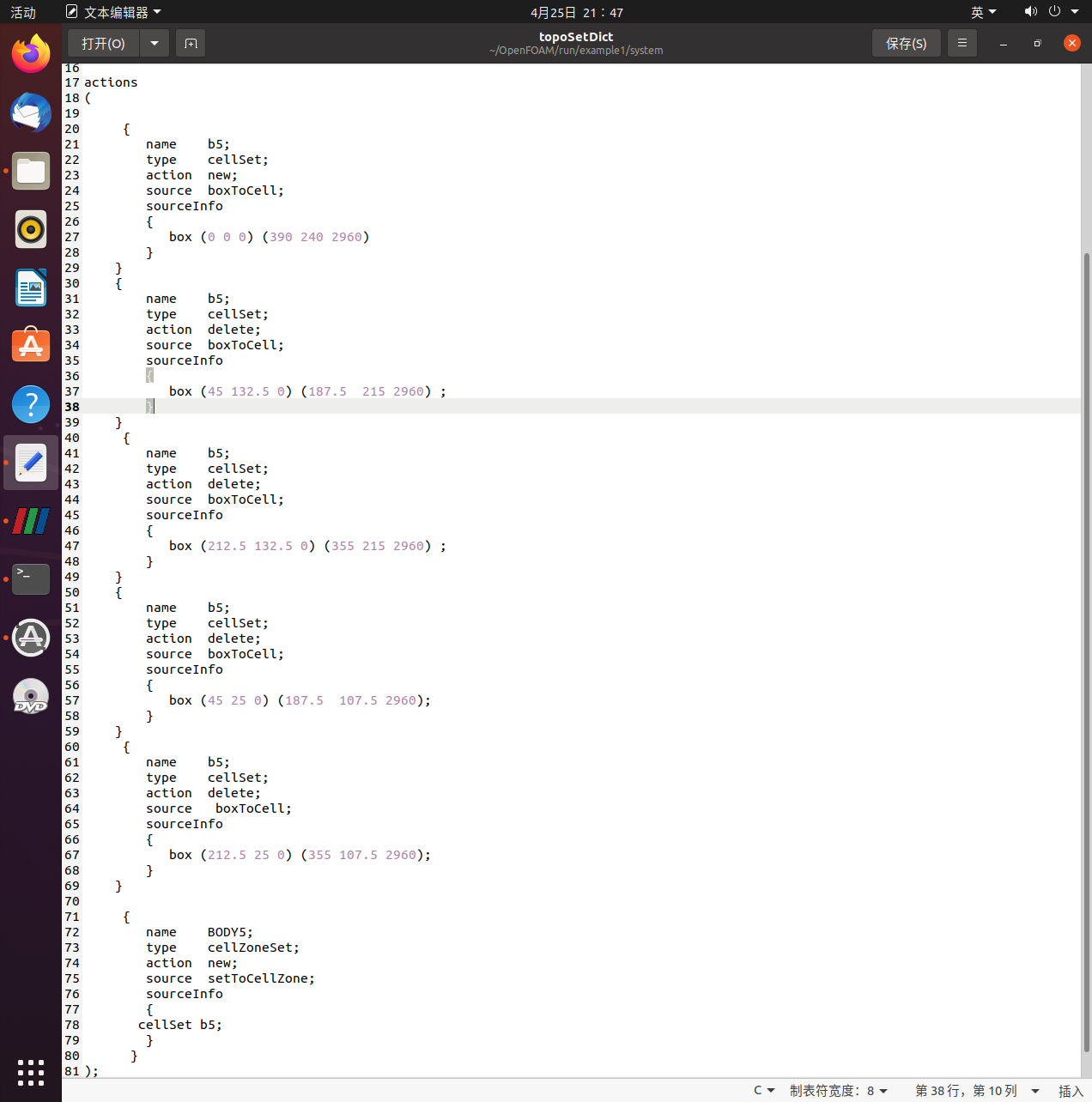

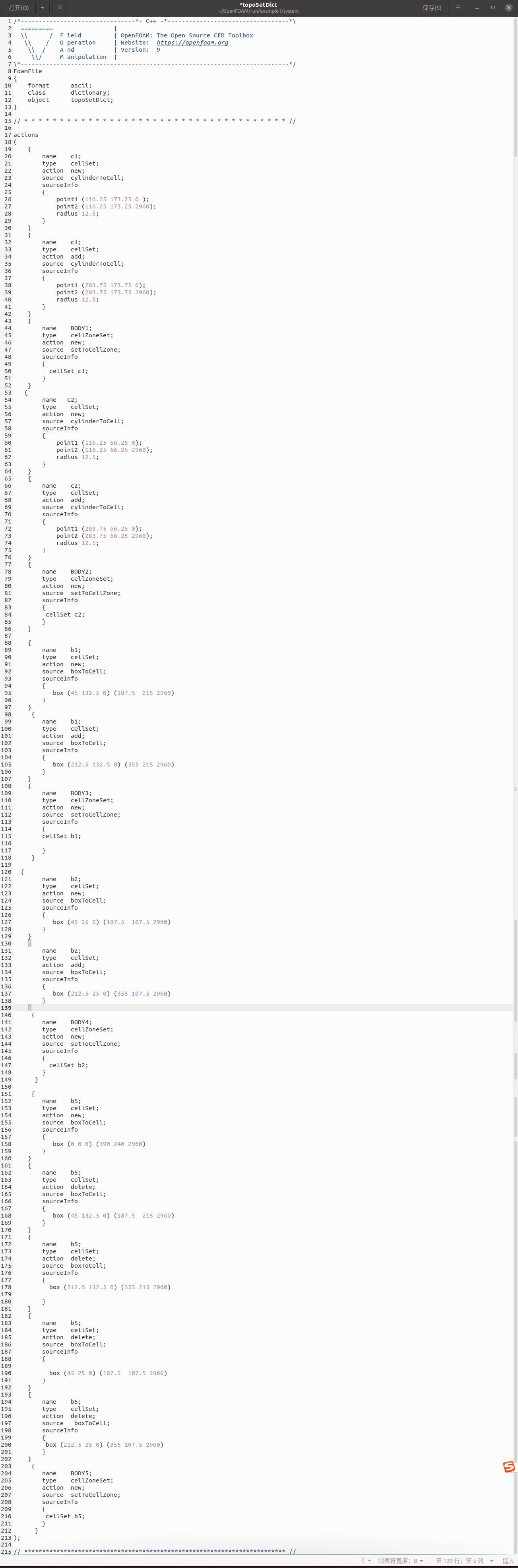

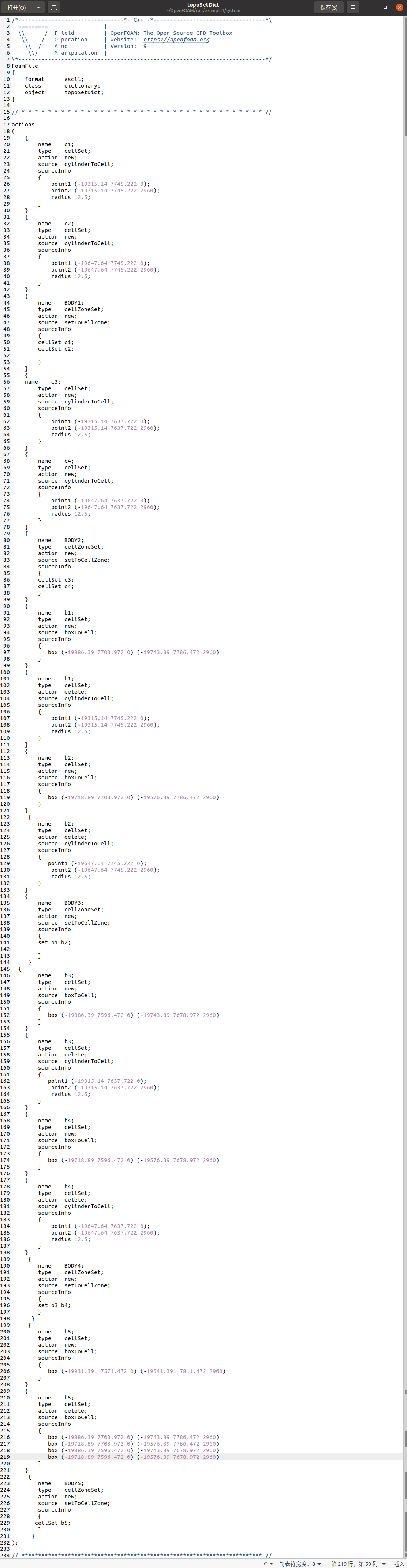

在用topoSet划分区域,想删除中间的部分,形成空心的,不知道为什么删除不了,请教一下各位老师,是我的topoSetDict写错了吗?
-

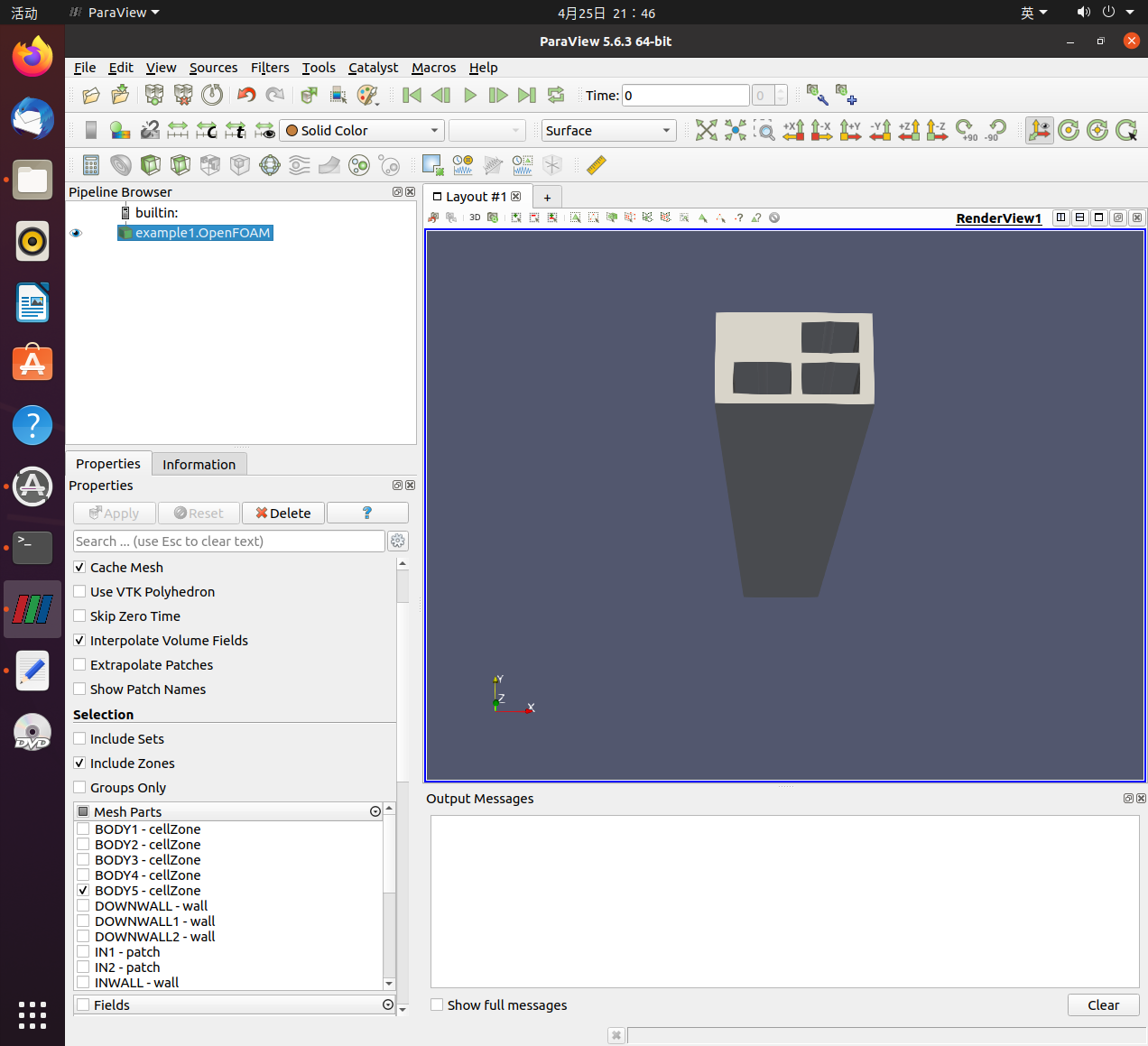

@bestucan 谢谢老师,我用paraview查看了网格,那个要set的区域在网格内,但Mesh Parts里面还是没有要set的那个区域的部分。我还发现一个问题,我要delete的区域也没有delete,不知道为什么,是不是因为我的topoSeDict有问题呀?
-

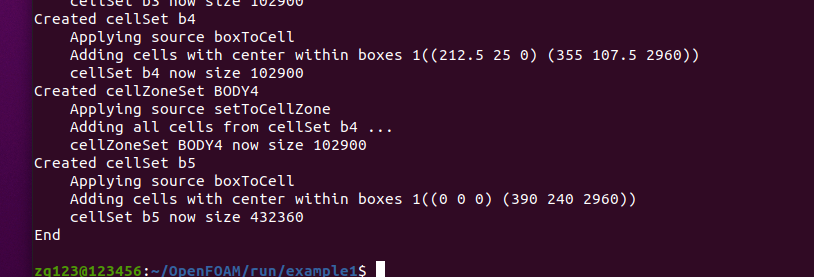

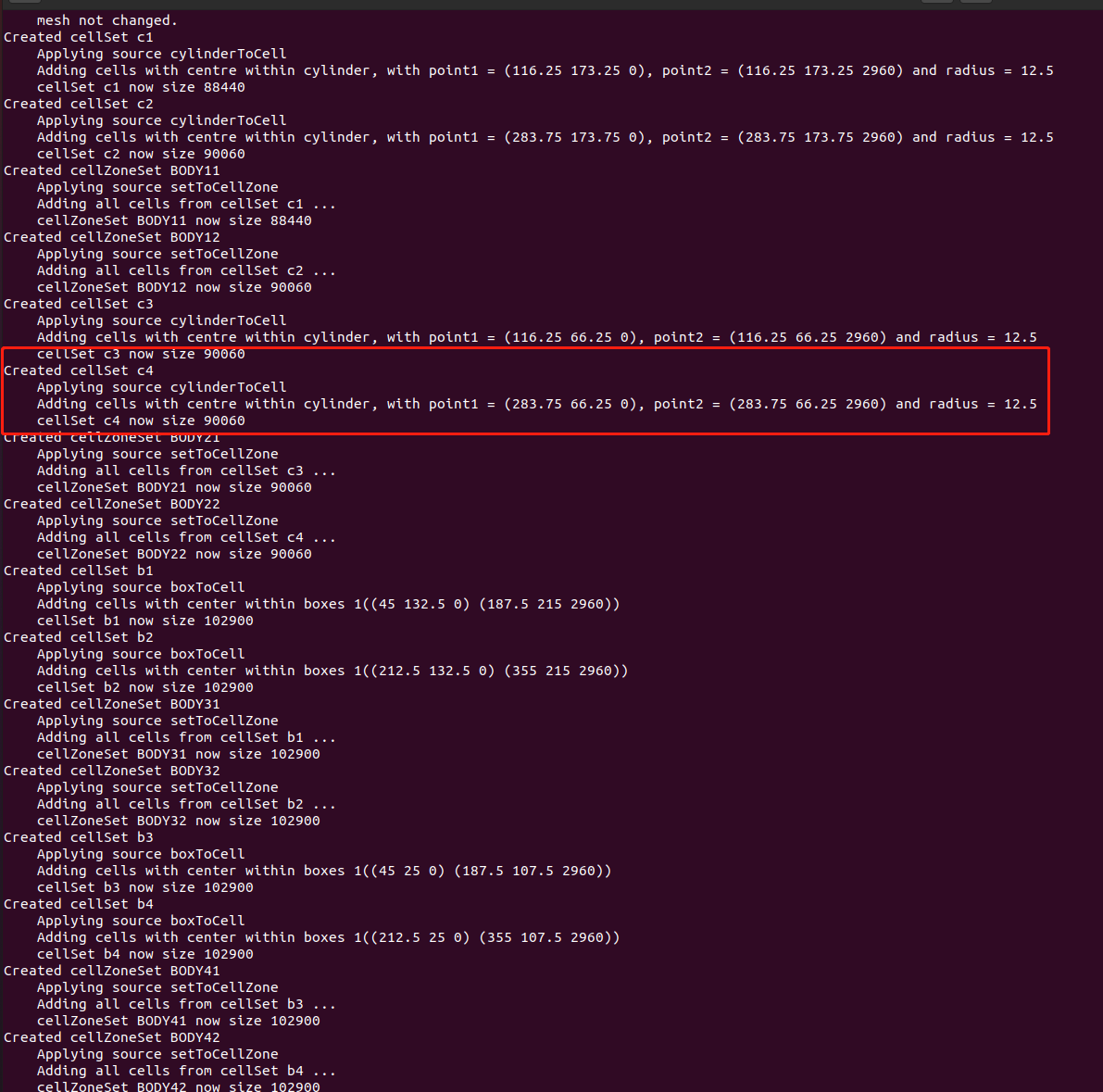

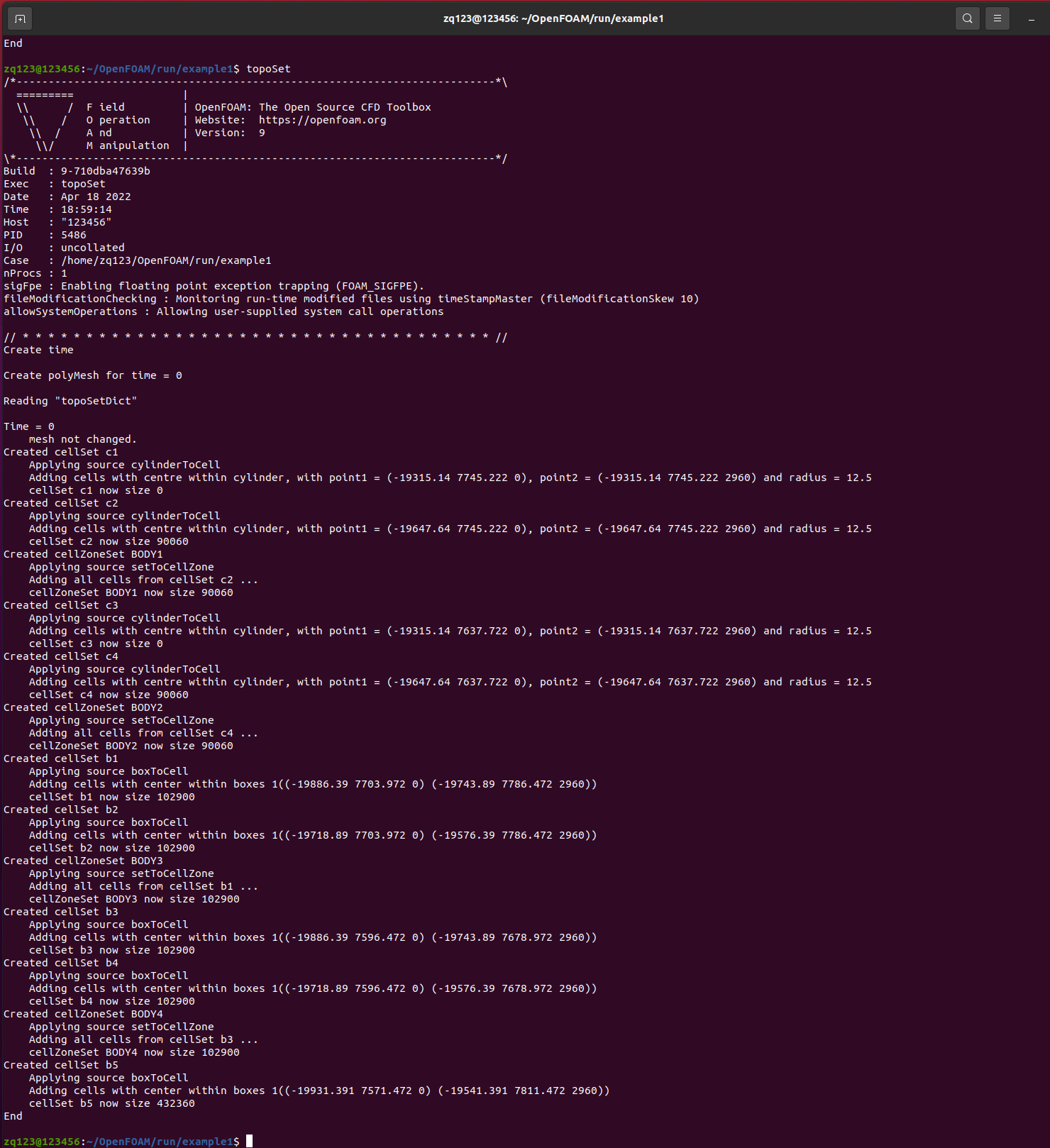

请教各位老师,关于topoSet命令的问题,在topoSetDict中,c1和c2被定义为BODY1,c3和c4被定义为BODY2,b1和b2被定义为BODY3,b3和b4被定义为BODY4。但在执行topoSet时,出现了cellSet c1 size为0类似的问题,不知道是什么原因。
-
@tens 好的,谢谢老师
-

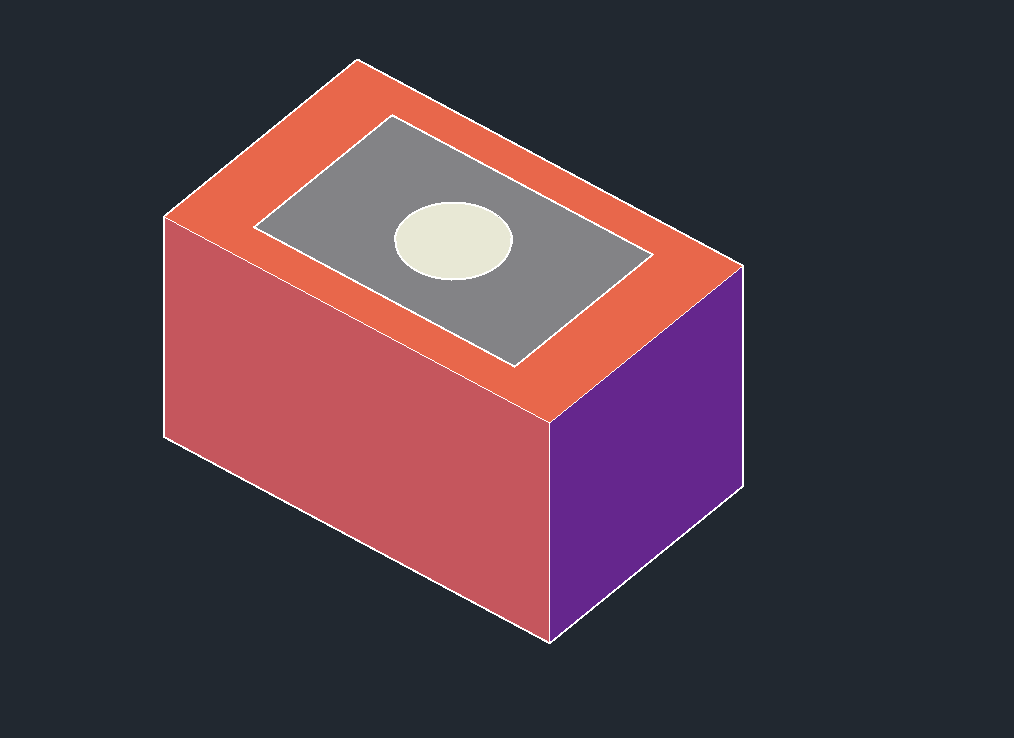

如图,图中的白色圆柱是流体,灰色的是固体1 ,橙色的是固体2,在topoSetDict中怎么来定义相应的计算域,我看算例中,是依据box来定义的,圆柱体也可以这样定义吗?但是灰色和橙色的中间都有空心,是不是不可以用box来定义了?那有什么办法可以解决这个问题吗?
-
用solidworks软件画三维模型,导出STL格式再导入openfoam里面需要注意什么?
-
@李子橙 所以你的意思是如果是多个域计算传热,就每个域单独画网格,然后再将这几个网格合并?
-
请教一个问题,可不可以单独画每个计算域的三维模型,将stl格式弄进openfoam里,再用snappyHexMesh 画网格?我看chtMultiRegionFoam里的算例heatedDuct就是这样做的
-
@李子橙 你好,我想请教一下snoppyHexMesh就可以分切多域网格吗?那么topoSet的功能也跟snappyHexMesh一样吗?
-
@d-benjamin 你好,我想请教一下,你这种边界条件是如何设置的?
-
将ICEM网格转化的时候,在0文件出现了cellToRegion子文件,这个有什么影响吗?
-
@zhouxu 我用ICEM划分了不同计算域,转化网格之后,在constan/polyMesh里有set文件夹,分了region
-
@wenke 你好,你这个问题解决了吗?我也遇到了这种问题,现在也没有解决。
-
@lgy 这是我报错的截图,麻烦看一下。
-
@lgy 这是我网格检查的结果,麻烦你帮我看一下,谢谢。
-
@lgy 三维网格也是一样的道理吗?
-
将ICEM导入openfoam,出现了找不到points的错误,但去polyMesh文件夹找points,加载出来,有points的数据,这是怎么回事。
-
怎么用fluent监测某一出口的质量流量,得到质量流量随时间的变化曲线
-
在chtMultiRegionFoam求解器中,区域是依据polyMesh/set划分的区域还是依据polyMesh/cellzones划分的?怎么对不同区域进行物性参数的定义?
-
@thegame 我看之前老师回答我的是要用splitMeshRegions命令将网格分开,请问你知道toposet命令的具体操作吗?我才接触这个openfoam,不是很熟练。
-
@thegame 我也是运行那个也出现了问题,在这个求解器找到的算例coolingCylinder2D也还是出现这个问题,好像这些算例都没有进行网格划分,要自己网格划分,应该还要用toposet划分区域。
-
@thegame 我现在这个问题也还没有解决,你也是使用这个求解器吗?你有看里面的算例吗?我发现运行里面的算例也出现这样的问题。
-
@李东岳 李老师,再请教一个问题,在检查网格的时候,cell zones 和 Number of regions的数目必须一样吗?如果不一样的话,请问代表什么问题?
-
@李东岳 是的,多域传热,用icem划分的网格,请问没有连起来是因为我在划分网格的时候出现了错误吗?
-
如果在检查网格的时候,Number of regions:77,是代表有77个计算域吗?如图所示
-
@桥下卧龙 你好,请问一下,你的网格是用ICEM画的吗?
-
@悟空空 你好,我想问一下,你怎么设置圆柱区域的呀,在哪个文件里设置?
-
@tens 好的,谢谢老师
-
@tens 我用的是ICEM画的网格,再导入进去的。不是在openfoam里画的网格,我的模型结构有点复杂。
-
@李东岳 如果固体区域有不同固体的话,是不是也需要画不同的网格
-
@李东岳 我有重新用ICEM画了多个计算域的网格,结果还是出现了这个问题,不知道哪里除了问题。
-
在终端执行Allrun的时候,splitMeshRegions出现了错误
在终端执行Allrun的时候,splitMeshRegions出现了错误
在终端执行Allrun的时候,splitMeshRegions出现了错误
在划分区域的时候,删除中间的部分,形成空心,结果delete不了
在划分区域的时候,删除中间的部分,形成空心,结果delete不了
在划分区域的时候,删除中间的部分,形成空心,结果delete不了
topoSet识别不了topoSetDict里的add和delete

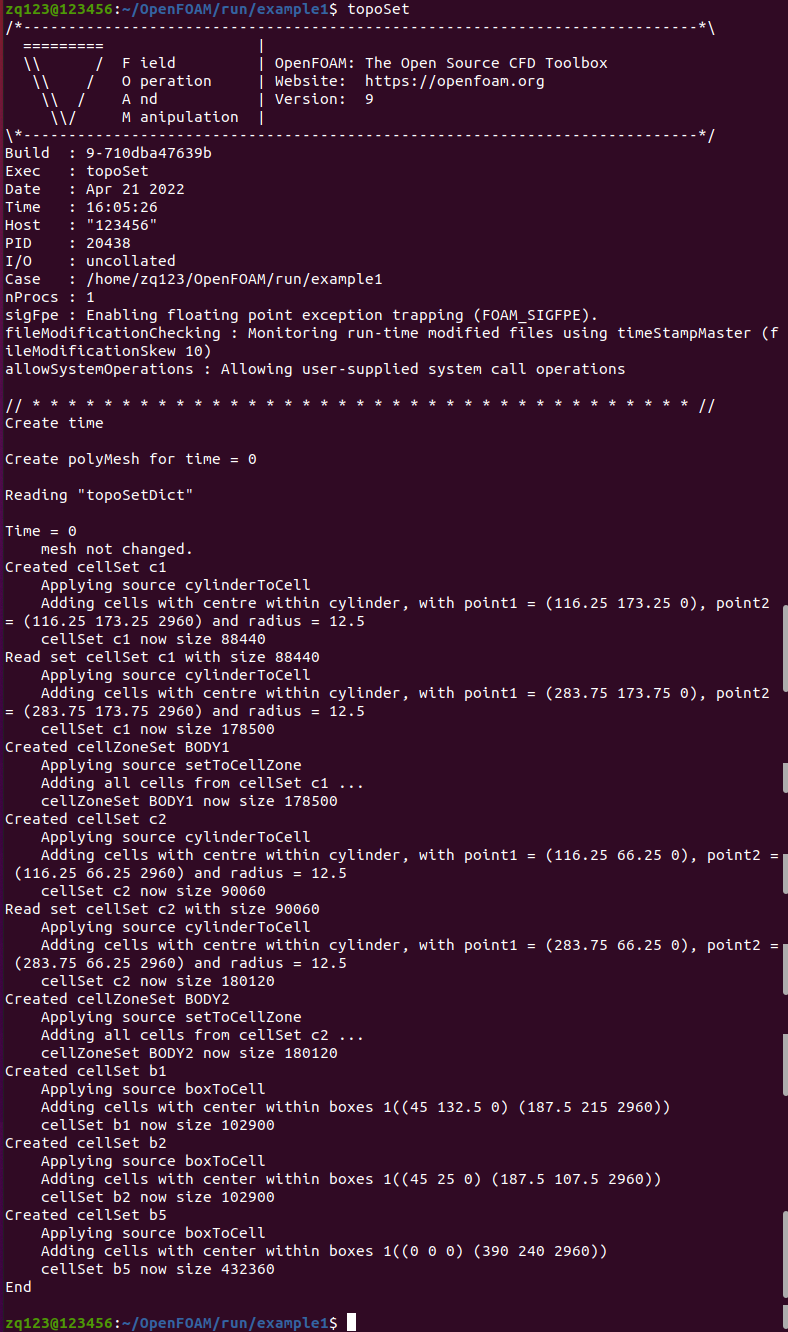

执行topoSet出现了问题。
在划分区域的时候,删除中间的部分,形成空心,结果delete不了
在划分区域的时候,删除中间的部分,形成空心,结果delete不了
执行topoSet出现了问题。
在划分区域的时候,删除中间的部分,形成空心,结果delete不了
在划分区域的时候,删除中间的部分,形成空心,结果delete不了
执行topoSet出现了问题。
执行topoSet出现了问题。
有关topoSetDict中定义计算域的问题
有关topoSetDict中定义计算域的问题
solidworks导出STL格式需要注意什么
snappyHexMesh定义了多域网格(MultiRegion)失败。
chtMultiRegionFoam多域传热计算
snappyHexMesh定义了多域网格(MultiRegion)失败。
chtMultiRegionFoam共轭传热边界的换热原理
ICEM网格转化
有关icem网格导入问题
运行OpenFOAM案例文件chtMultiRegionFoam出错
有关icem网格导入问题
有关icem网格导入问题
有关icem网格导入问题
有关icem网格导入问题
