    ParaView-streamline 问题

    OpenFOAM
    1
    3
    3502
    Loading More Posts
    • Oldest to Newest
    • Newest to Oldest
    • Most Votes
    Reply
    • Reply as topic
    Log in to reply
    This topic has been deleted. Only users with topic management privileges can see it.
    • R
      random_ran 副教授 last edited by

      Hi 大家好:

      最近在做圆柱绕流的一些后处理,在做streamline的时候遇到2个问题,还请大家看看怎么处理?

      #问题1 streamline的生成

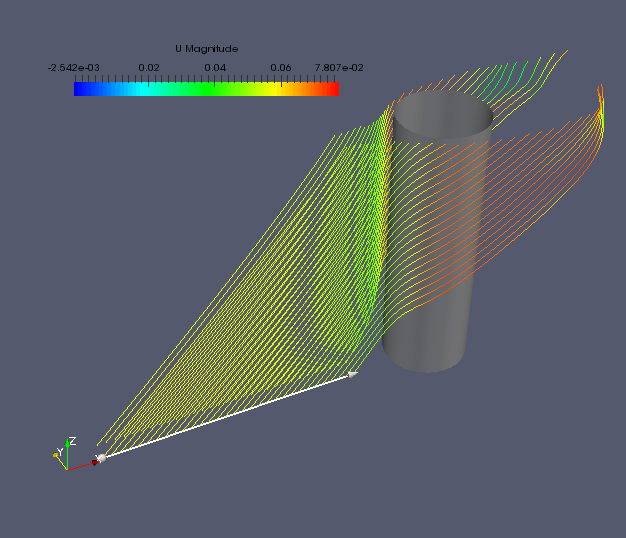

      图1中,我在中轴线上,用stream tracker在圆柱体前方打算生成流线。将生成线布置在中轴线上时(图1左),ParaView生成了完美的流线。可是当我把生成线沿Y轴负方向平移一定距离之后,发现ParaView无法生成流线,图1右,注意白色箭头,右图出现的streamline是中轴线上的,我使用了两次stream tracker。请问这个是软件的bug还是我没有在什么地方设置好相应参数?
      图1.某些区域似乎无法生成streamline.

      #问题2 streamline 的长度问题

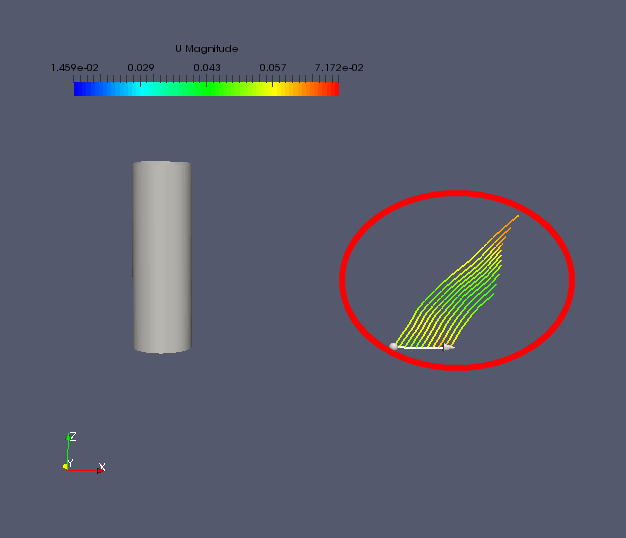

      图2显示的是某个区域的streamline。计算域的高度和圆柱高(z方向)是Pi*D。ParaView在生成streamline的时候,为什么没有完整穿越计算域?在有些部分,我发现streamline的长度也不相同,请问streamline的长度代表着什么物理参数呢?为什么会出现不同长度的streamline?
      0_1488130601701_Figure 2.png
      图2. streamline 长度不一样.

      Yours in CFD,

      Ran

      1 Reply Last reply Reply Quote
      • R
        random_ran 副教授 last edited by

        软件版本:v5.2.0 64-bit
        硬件:

        • CPU Inter Core i7-4790K CPU@4.0Hz
        • GPU NVIDIA Quadro K2000
        • RAM:16 GB
        • O.S. win7 enterprise 64-bit

        Yours in CFD,

        Ran

        1 Reply Last reply Reply Quote
        • R
          random_ran 副教授 last edited by

          #问题1 自我解决,感觉像是bug.

          Yours in CFD,

          Ran

          1 Reply Last reply Reply Quote
