    dependency graph,inheritance diagram和collaboration diagram的区别与代码实现?

    OpenFOAM
    1
    2
    109
    Loading More Posts
    • Oldest to Newest
    • Newest to Oldest
    • Most Votes
    Reply
    • Reply as topic
    Log in to reply
    This topic has been deleted. Only users with topic management privileges can see it.
    • J
      JqBu last edited by

      最近在看拉格朗日粒子库的一些代码,这里调用了很多模板类,但之间的关系分不太好。我发现同样是类的继承关系,openfoam官方却在用不同的diagram表示他们之间的关系,举个例子说明:

      对于immiscibleIncompressibleThreePhaseMixture这个类来说,他继承了incompressibleThreePhaseMixture和threePhaseInterfaceProperties两个类,代码如下:

      class immiscibleIncompressibleThreePhaseMixture
      :
      public incompressibleThreePhaseMixture,
      public threePhaseInterfaceProperties

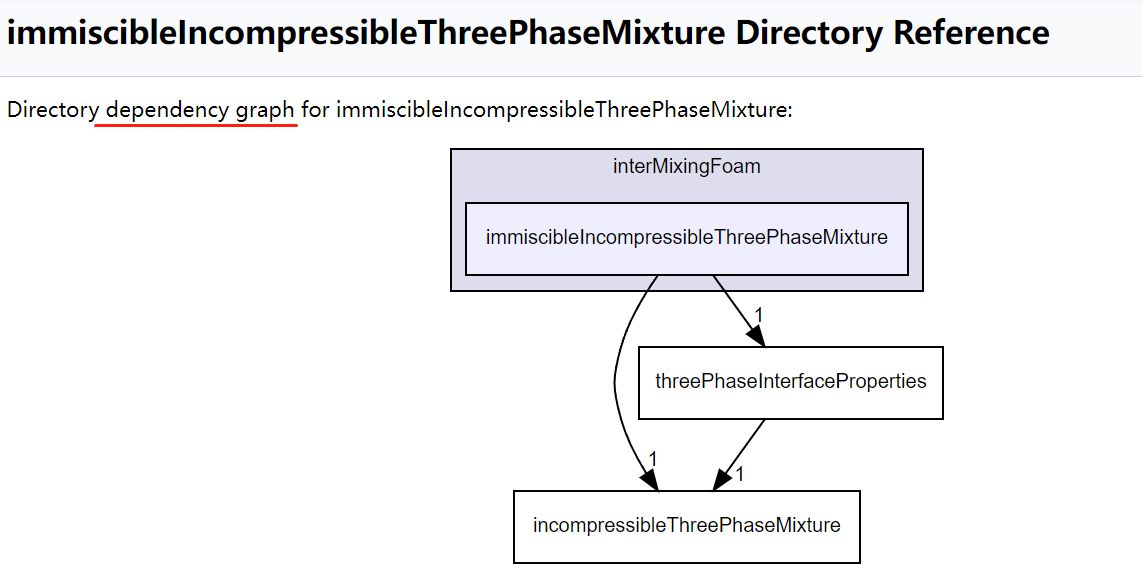

      在openfoam官方是用dependency graph来表示它们之间的关系的,如图:

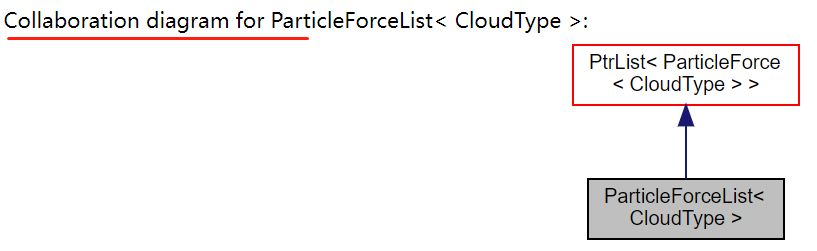

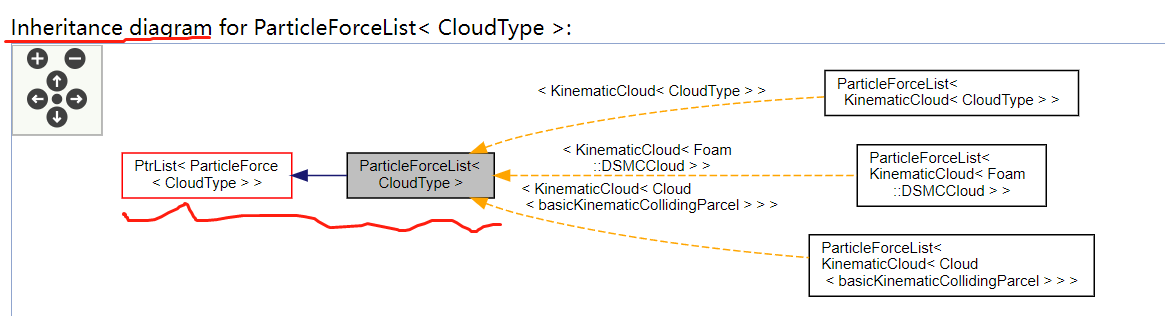

      而在拉格朗日库中,同样是类的继承关系,是用inheritance diagram和collaboration diagram表示的,对应代码如下:

      template<class CloudType>
      class ParticleForceList
      :
      public PtrList<ParticleForce<CloudType>>



      在这里有三个疑问:
      1.dependency graph, inheritance diagram和collaoration diagram具体有什么区别?
      2.上面inheritance diagram图的右边的橙色虚线箭头表达的是什么关系?
      3.上面inheritance diagram图的右边ParticleForceList<KinematicCloudFoam::DSMCCloud>和ParticleForceList<KinematicCloud<Cloud<basicKinematicCollidParcel>>>具体是怎么实现的?我在整个src库中都没有检索到相关的代码

      如果有大神答疑 不胜感激!!!期待和大家的交流!!!

      1 Reply Last reply Reply Quote
      • J
        JqBu last edited by

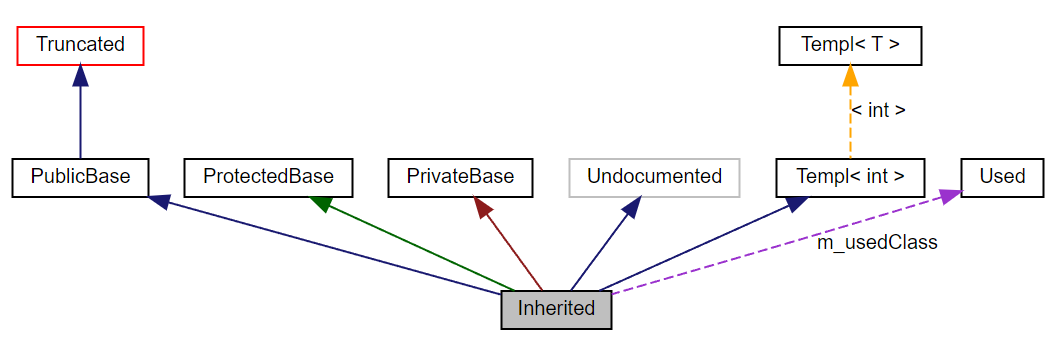

        现在搞明白了各种diagram里方框的颜色、线条颜色、虚实代表的含义,详见:https://www.openfoam.com/documentation/guides/latest/api/graph_legend.html

        箭头相关:
        深蓝色箭头用于显示两个类之间的公共继承关系。
        深绿色箭头用于受保护的继承。
        暗红色箭头用于私有继承。
        如果一个类包含或被另一个类使用,则使用紫色虚线箭头。箭头被标记为可访问指向类或结构的变量。
        黄色虚线箭头表示模板实例和实例化它的模板类之间的关系。箭头被标记为实例的模板参数。

        方框相关:
        填充的灰框表示生成图的结构或类。
        带有黑色边框的方框表示文档化的结构或类。
        带有灰色边框的方框表示未文档化的结构体或类。
        带有红色边框的方框表示没有显示所有继承/包含关系的文档化结构或类。如果图形不符合指定的边界,它将被截断。


        1 Reply Last reply Reply Quote
