    icoFoam 计算不出涡

    OpenFOAM
    2
    6
    528
    正在加载更多帖子
    • 从旧到新
    • 从新到旧
    • 最多赞同
    回复
    • 在新帖中回复
    登录后回复
    此主题已被删除。只有拥有主题管理权限的用户可以查看。
    • 冠
      冠竹 最后由 编辑

      使用icoFoam计算一个二维的方柱绕流,雷诺数8000。
      速度边界设置如下:

      boundaryField
      {
          INLET
          {
              type            fixedValue;
              value           uniform (0.1616 0 0);
          }
          OUTLET
          {
              type            zeroGradient;
          }

          wall_r
          {
              type            cyclic;
          }

         GRID
          {
              type            fixedValue;
              value           uniform (0 0 0);
          }

          wall_l
          {
              type            cyclic;
          }

          wall_u
          {
              type            empty;
          }

          wall_d
          {
              type            empty;
          }
      }


      感觉应该没啥问题,那不出涡的原因可能在哪呢

      OpenFOAM 入门级小学生

      Z 1 条回复 最后回复 回复 引用
      • Z
        zhouxu @冠竹 最后由 编辑

        @冠竹 你这个是什么云图?涡应该看流线吧

        冠 1 条回复 最后回复 回复 引用
        • 冠
          冠竹 @zhouxu 最后由 编辑

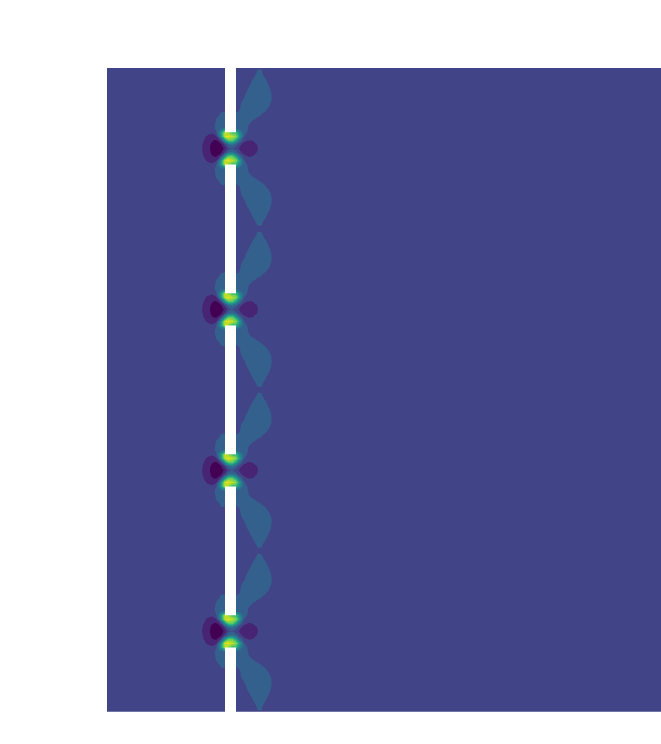

          @zhouxu 这个是tecplot里Q方法算的涡量云图

          OpenFOAM 入门级小学生

          Z 1 条回复 最后回复 回复 引用
          • Z
            zhouxu @冠竹 最后由 编辑

            @冠竹 流线是什么样的呢?Q准则可以调节Q的值

            冠 1 条回复 最后回复 回复 引用
            • 冠
              冠竹 @zhouxu 最后由 编辑

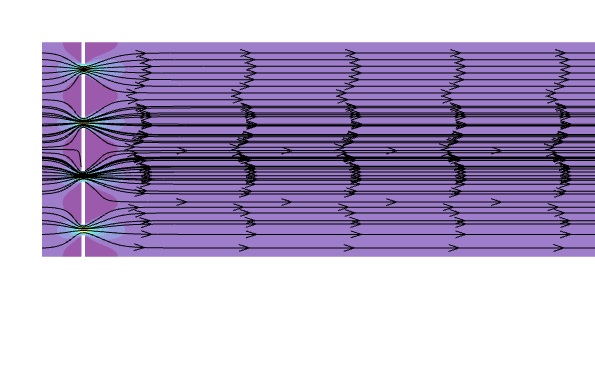

              @zhouxu 6a56d516-b6d5-40ee-9aa8-c97b9fa7564e-image.png
              流线是这样的,Q方法的已经调到0.0001了,但是还是没有出现涡结构。不知道是哪里出了问题,因为看流线就是没有涡的样子

              OpenFOAM 入门级小学生

              Z 1 条回复 最后回复 回复 引用
              • Z
                zhouxu @冠竹 最后由 编辑

                @冠竹 有可能是入口速度太小了

                1 条回复 最后回复 回复 引用
