    Tecplot无法显示内部流体

    OpenFOAM
    3
    9
    1353
    Loading More Posts
    • Oldest to Newest
    • Newest to Oldest
    • Most Votes
    Reply
    • Reply as topic
    Log in to reply
    This topic has been deleted. Only users with topic management privileges can see it.
    • S
      Stan同学 last edited by

      各位老师好。
      在使用tecplot加载OpenFOAM的controlDict后,勾选contour只能看到边界面上的流体,无法看到内部的流体。

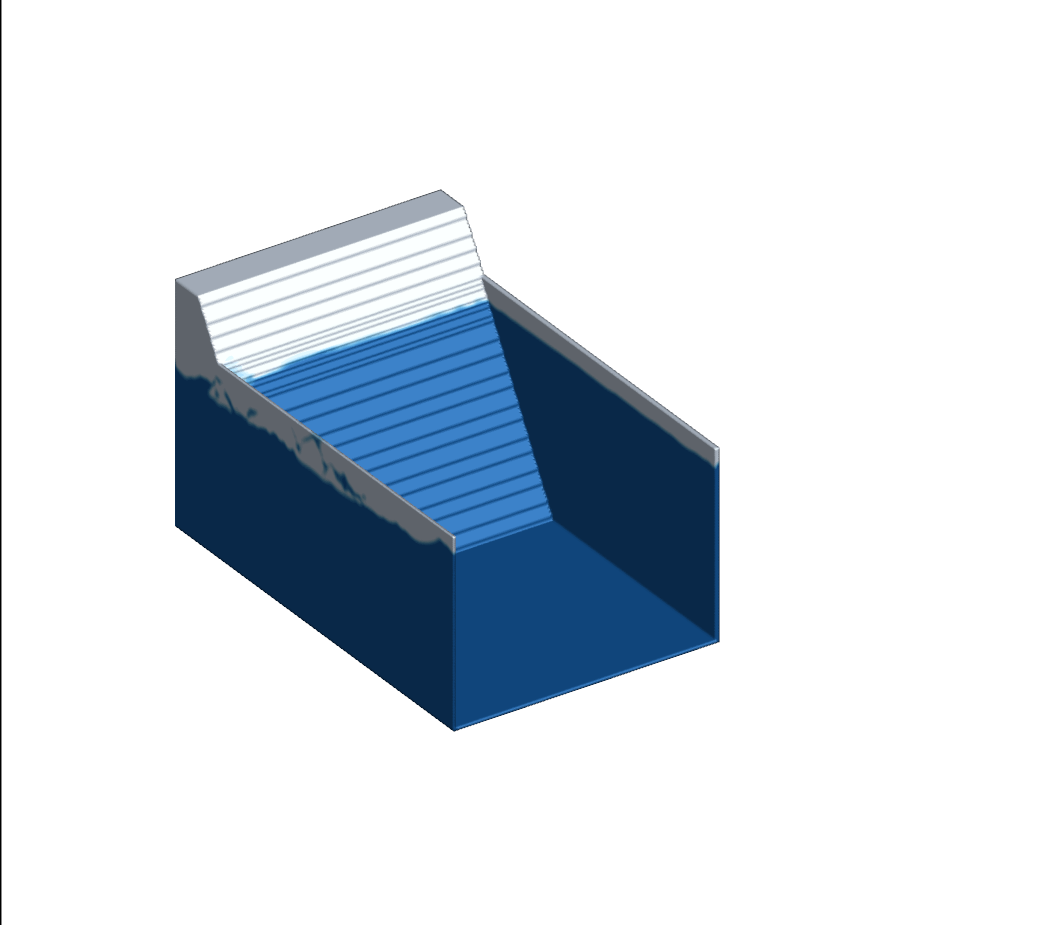

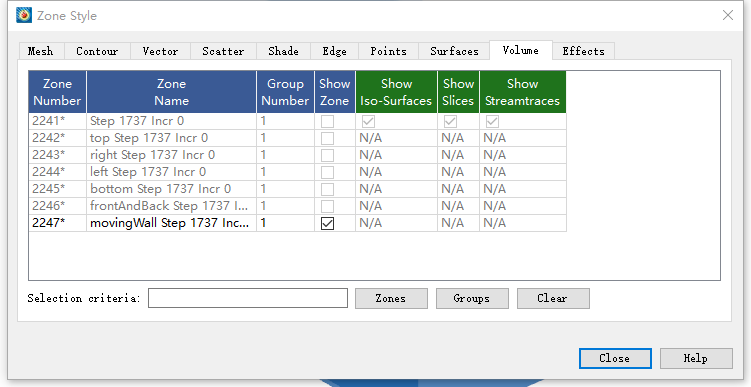

      读入的Zone和显示不了内部流体的图片如下,请问该如何处理才能显示出内部流体呢?

      benqing 1 Reply Last reply Reply Quote
      • benqing
        benqing @Stan同学 last edited by benqing

        @Stan同学 把第一个zone--Step 1737显示试一下

        S 1 Reply Last reply Reply Quote
        • S
          Stan同学 @benqing last edited by

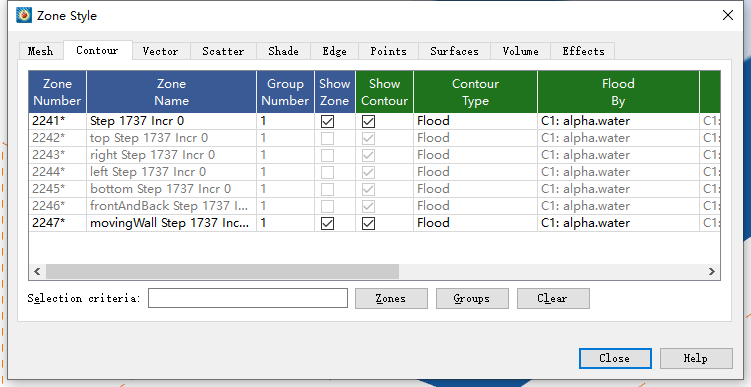

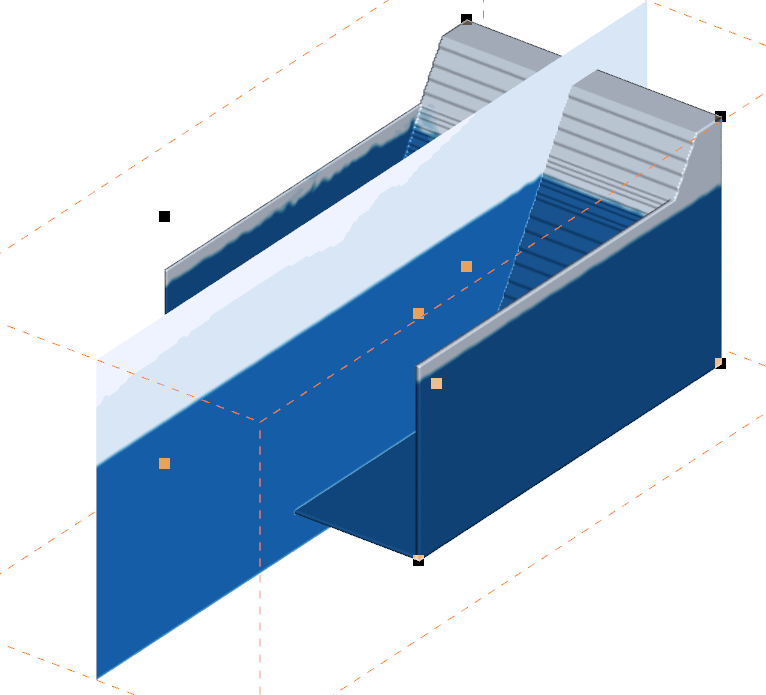

          @benqing 你好 勾选后内部还是没能显示出来1.png 2.png

          benqing 1 Reply Last reply Reply Quote
          • benqing
            benqing @Stan同学 last edited by

            @Stan同学 不太清楚你算的什么算例,tecplot显示出来的应该是只有边界,要处理内部场的话可以尝试做个slice,或者处理一个Q准则等内部流场的涡结构,显示一下看看有没有结果

            S 1 Reply Last reply Reply Quote
            • S
              Stan同学 @benqing last edited by

              @benqing 我是做的一个坝体振动的算例,silce做切片的话内部是可以显示出来的。

              您的意思是OF的结果文件导入tecplot显示出来的就是只有边界上的,是这样吗?

              benqing 1 Reply Last reply Reply Quote
              • benqing
                benqing @Stan同学 last edited by

                @Stan同学 是的,这个跟paraview是不一样的,paraview有internalMesh这个选项,tecplot是没有的
                你做振动的话,使用FSI吗?

                S 1 Reply Last reply Reply Quote
                • S
                  Stan同学 @benqing last edited by

                  @benqing 好的 谢谢您!:xinxin:
                  我所用的求解器是olaDyMFlow。

                  1 Reply Last reply Reply Quote
                  • C
                    cfd_上弦月 last edited by

                    同学你问题解决了吗,我用tecplot后处理时候也是只有边界面,没有Zone

                    S 1 Reply Last reply Reply Quote
                    • S
                      Stan同学 @cfd_上弦月 last edited by

                      @cfd_上弦月 已经解决了,点击左侧的选项''Zone Style'',确定内部流场对应的zone(以上面的图片为例,我这里是Step 1737 Incr 0)。选择''Surfaces''标签,然后在''Surfaces to Plot''处右键选择All surfaces,内部的流体域就能显示出来了。

                      1 Reply Last reply Reply Quote
