ICEM 2D 创建Y- bolck



  • 大家好!

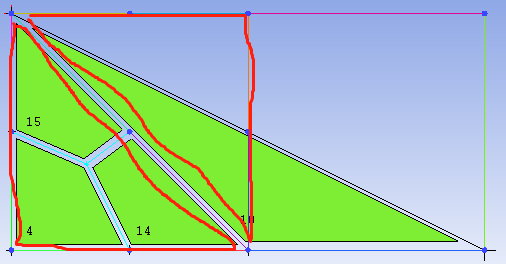

    我想创建两个等腰直角三角形的Y型网格划分,2d不能直接创建Y-BLOCK,只查到了先O型划分再移动节点,间接建立Y Grid,但是这样就会影响我相邻块的关联,有什么办法能实现其划分吗?如下图,红色区域就是两个直角等腰三角形,其相邻的块都是矩形块,我用O型划分了一个,但是周围的块的关联已经很奇怪了。在此先谢过各位前辈了!
