paraview是否可以显示interior边界、非均匀边界条件设定问题

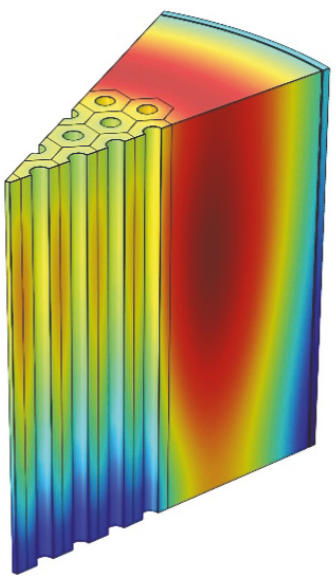

  • 各位大神,我有两个问题想向大家请教。如下图所示,为一固体热扩散问题,固体中具有热源。整体图形是一个圆柱,为了

    简化,取了1/12作为对称单元进行模拟。六边形是一个个的组件,(整个固体)物性都是一样的。为了显示美观(或者说为

    了把组件边界显示出来),这些组件边界都是在画网格的时候设定成interior,以便于在后处理软件中能够将其选择显示出来

    该模拟是别人用COMSOL做的,我想用OpenFOAM来做一遍,遇到两个问题:

    1. 我发现用paraview不能显示这些组件的边界,paraview是一款很强大的后处理软件,我觉得应该是我没有找到显示的方法

    2. 六边形组件中的圆管流的是液体,用来冷却具有热源的固体,在该模拟中,只考虑固体热扩散。因此将圆管壁面设置成非

    均匀的温度梯度边界条件即可。我在网上看了一些非均匀边界条件设置方法,都需要知道这些边界网格的位置信息。网上的

    一些例子是简单的二维问题,而且是结构化网格,很容易得到边界网格的位置信息,然而该例边界处为非结构化网格,图形

    也不规则,我不知道该如何提取边界处的位置信息,请求大家帮我解答,或者有其他不需要知道边界处网格的信息就能设置

    非均匀边界条件的方法,求告知,不胜感激!!
