Update: compressibleInterFoam是“使用基于VOF(流体体积)相分数的界面捕获方法求解两种可压缩的非等温不混溶流体,并进行可选的网格运动和网格拓扑更改(包括自适应重新网格划分)。” 并不适合上述问题。
qjh888
帖子
-
-
@东岳 谢谢李老师。最近在研究一个求解器,compressibleInterFoam. 我把您推荐的这个也研究一下,看看是否可以求解我想要的问题。
-
RT
本人想计算两种气体的混合工质(如He + CH4)气动问题,要求可以可压、湍流、捕捉组份变化。请教有没有不错的求解器可以使用。
谢谢! -
为了方便,我把我的fvScheme贴在这儿:
ddtSchemes { default none;//EulerLocal physDeltaT CoDeltaT; ddt(rho) EulerLocal physDeltaT CoDeltaT; ddt(rhoU) EulerLocal physDeltaT CoDeltaT; ddt(rhoE) EulerLocal physDeltaT CoDeltaT; ddt(rho,omega) EulerLocal physDeltaT CoDeltaT; ddt(rho,k) EulerLocal physDeltaT CoDeltaT; p steadyState; // Needed for waveTransmissive; phiMin steadyState; // Needed for waveTransmissive; phiMax steadyState; // Needed for waveTransmissive; } gradSchemes { default Gauss linear; grad(p) Gauss linear; grad(rhoSlope) Gauss linear; grad(pSlope) Gauss linear; grad(USlope) Gauss linear; grad(TSlope) Gauss linear; snGradCorr(U) Gauss linear; snGradCorr(h) Gauss linear; snGradCorr(omega) Gauss upwind phi; snGradCorr(k) Gauss upwind phi; grad(omega) Gauss upwind phi; grad(k) Gauss upwind phi; } divSchemes { default none; div(phi,U) Gauss linearUpwind grad(U); div(phi,k) Gauss QUICK;//linearUpwind; div(tau) Gauss linear; div((tau&U)) Gauss linear; div(phi,omega) Gauss QUICK;//linearUpwind; } laplacianSchemes { default Gauss linear limited 0.33; } interpolationSchemes { default none; interpolate(rho) linear corrected; } snGradSchemes { default orthogonal; } fluxRequired { default no; }
-
各位朋友,最近我在计算一个稳态的Laval喷管的稳态问题。可是最后的马赫盘的位置一直在非常微小幅度的振荡,导致最后的残差一直居高不下。我尝试过如下的几种方法:
1。 waveTransmissive改为稳态适用版本;
2。 减少co数和松弛因子。
3。 加密网格。我用的是kOmegaSST, 求解器比较小众,是transonicMRFDyMFoam. 请问各位在稳定稳态求解方面有什么好的经验?
谢谢各位! -
各位,我想问一下你们使用janafThermo 和surthlandTaransport的经验。我之前的一个用constant Thermo和ideal gas equation 下收敛的算例,现在换成janaf之后直接发散,完全没有办法去让它收敛。请问这种情况要怎么办呢?
谢谢 -
题主可以搜索一下 nasa gas polynomial.
不知道这个是不是你要的。 -
各位朋友:
我想问一下,为什么在出口处使用inletOutlet 边界条件并不能限制回流呢?

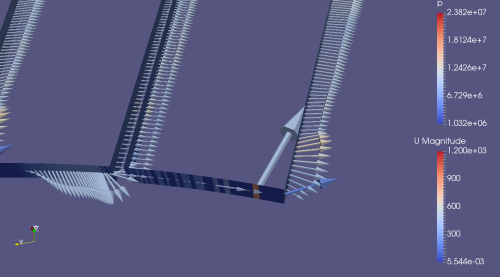

如图所示,有一个cell出现了巨大的回流,而且并没有被 inletOutlet 设置成为 (0 0 0)。
我的设置如下:
patch_outlet { type inletOutlet; inletValue uniform(0 0 0); }
各位是否有人遇到过这种情况?
谢谢! -
对的,您比较一下就知道了。Extend什么也没有。。。
-
@李东岳
谢谢东岳大神。我看了一下OpenFOAM的代码,它的wallShearStress 可以求解可压流动。
只是再确认一下您说的最后一句话:“壁面剪切力,既然是壁面,只求解壁面,因此你说的是正确的,类似的处理在边界条件和壁面函数上很常见”
也就是说虽然求解所有的patch,但是只有wall的边界条件是有意义的。是否是这样呢? -
目前知道第一句,就是
RASModel->devReff() 是//- Return the effective stress tensor including the laminar stress
那么问题来了,这个wallShearStress 后处理器是否只能适用于incompressible flow? -
有人知道怎么使用不?
-
各位好!
最近正在使用wallShearStress这个后处理器。
其中有一些代码并不知道是什么作用,还望各位大神不吝赐教。RASModel->devReff()//这一句确实不知道是用来干什么的 //下面这几句分别是什么作用呢? singlePhaseTransportModel laminarTransport(U, phi); autoPtr<incompressible::RASModel> RASModel ( incompressible::RASModel::New(U, phi, laminarTransport) ); //下面的是对所有的patch, 也就是说不仅仅是wall,进行求解? forAll(wallShearStress.boundaryField(), patchi) { wallShearStress.boundaryField()[patchi] = ( -mesh.Sf().boundaryField()[patchi] /mesh.magSf().boundaryField()[patchi] ) & Reff.boundaryField()[patchi]; }
非常感谢!
-
谢谢!
我研究一下,然后反馈 -
@random_ran
谢谢,不过我需要大量的切面,所以只能用编程来实现… -
:crying:
看来这个sampleDict是不能完成这种工作了…唉~ -
@赵一铭 在 sampleDict 是否可以切取圆柱面采集数据? 中说:
定义你的圆环面在这里
嗯,谢谢,但是有一个问题,这个integrationPlan.stl如何去定义呢?是要自己选取一个圆环面么?
谢谢!
-
各位朋友,
请问一下谁用过这个转换器?或者,有什么方法可以将OpenFOAM格式的网格转换成Cgns标准格式的网格?
谢谢! -
各位好!
我现在在尝试着使用OpenFOAM切取一个圆环面上的数据。我看sampleDict中有一项功能是:
distance { // Isosurface from signed/unsigned distance to surface type distanceSurface; signed true; // Definition of surface surfaceType triSurfaceMesh; surfaceName integrationPlane.stl; // Distance to surface distance 0.0; interpolate false; regularise false; // Optional: do not simplify // mergeTol 1e-10; // Optional: fraction of mesh bounding box // to merge points (default=1e-6) }
不知道如何使用,是否有朋友使用过这个功能?
谢谢!
-
@小葱小虫
是第三方的,要使用foam-extend才能安装。
transonicMRFDyMFoam可以计算稳态 -
确切的说是foam-extension. 我看了一下foam-extension里面并没有很好的Gas equation.
-
各位Foamer
我想问一下各位,各位都使用什么方法在OpenFOAM中使用RealGasProperties呢?
请分享一下方法及配置。谢谢!
-
好贴子,马住。另外推荐一个连接:
http://nscc-gz.cn/newsdetail.html?6151 -
或者说是,在使用backwardDual physDeltaT CoDeltaT这个ddtScheme的时候,如何去确定我想要的deltaT 和求解的subCycle 的数量呢?
-
@cfd-china
谢谢回复。今天搞了一下,应该是 ddtSchemes的问题。换成backwardDual physDeltaT CoDeltaT就好了。可是在理论层面上还是不太懂,这个backwardDual physDeltaT CoDeltaT 和Euler 的区别在什么地方呢?
谢谢
-
各位,我想咨询一个有关于涡轮机械高速绕流的问题。
如图所示是速度场,可以看到在seperation出现之前,就出现了checkerboarding,而且我的网格通过yPlusRAS
检测,边界层第一层网格的 $y^+$值为min: 0.0001543118 max: 0.01853747
。
可是我还是不明白为什么case会崩掉呢。
我用的是k-omeag SST
湍流模型。谢谢!
-
@lv1995
这个问题你可以到如下网站去看:
https://turbmodels.larc.nasa.gov/spalart.htmlOpenFOAM 中的SA是fv3版,是不推荐使用的。可以按照NASA的要求改为standard 版本。
祝好 -
@小葱小虫
你可以试试 Sig Turbo Density Based Solver.
transonicMRFDyMFoam transonicUnsteadyMRFDyMFoam .. -
@cfd-china
谢谢! -
各位好!
RT,我的程序在并行计算期间,想输出CPU的编号,以此来判定不同的CPU做不同的事。
OpenFOAM中是否有此类编码,可以输出CPU的编号呢?谢谢!
-
谢谢指导!学习了。
-
各位朋友好!
我想问一下半于OepnFOAM在应用kOmegaSST模型中的一些问题。
我在运我的case 的时候,要检测yPluseRAS,返回值都很小,都在1以下。
我看CFD教程的时候知道,yPlus要在30~200之间才可以使用wallFunction,但是我看OpenFOAM带的wallFunction看上去都是一些混合方程,是不是这就意味着对yPlus并没有过多的要求?可以很小,也可以很大?
还有一个问题,为什么计算yPlusRAS一定要使用nutWallFunction?谢谢!
-
我想可能的话,可以让slave patch 以任意角度拷贝 master patch
-
各位好
我想开发一个类似于AMI或者GGI的这样的一个连接面,但是不会像AMI或者GGI这么复杂和通用。
我在看源代码的时候,发现AMI和GGI都有不用层次的依赖关系,像overlapGgi依赖于overlapGgiPolyPatch等等,很多层的依赖关系。我想问一下有没有比较详细的介绍AMI或者 GGI的资料? 如何下手修改边界条件以让它们达到预期要求呢?
谢谢!
-
您好!
最近我也在尝试编写一个边界条件,如果有什么经验的话,还希望能交流一下!
谢谢!
-
这个是foam-extend 中的一个bug. 我已经repot了。
请点击这儿->Bug#308
有兴趣的朋友可以看看 -
各位好,
最近在修改一个solver.
原来的solver中,是用:volScalarField& h = thermo.h();
建立了h场,然后在求解前后:
U.correctBoundaryConditions(); p.correctBoundaryConditions(); h.correctBoundaryConditions(); SOLVING.... U.correctBoundaryConditions(); p.correctBoundaryConditions(); h.correctBoundaryConditions(); thermo.correct();
由于此求解器在h.correctBoundaryConditions();出现了问题,我想能先组建T场,然后再用T场去更新thermo,然后再更新h场?我想的是如下:
Info<< "Allocating field T\n" << endl; volScalarField T ( IOobject ( "T", runTime.timeName(), mesh, IOobject::MUST_READ, IOobject::AUTO_WRITE ), thermo.T() ); U.correctBoundaryConditions(); p.correctBoundaryConditions(); T.correctBoundaryConditions(); thermo.correct(); SOLVING.... U.correctBoundaryConditions(); p.correctBoundaryConditions(); h.correctBoundaryConditions(); //先更新h, thermo.correct(); //用更新后的h去更新thermo T.correctBoundaryConditions();//再更新T
现在如果按照我这样做的话,还是有问题的,不知道问题错在哪儿?
谢谢各位 !Janry
-
@cfd-china
非常感谢!
看来我得转到OpenFOAM来了。
我现在知道对应cyclicGgi 有 cyclicAMI,那么是否有对应overlapGgi的AMI呢?
我的算例是一个转子流道加一个定子流道,在转动完一定的角度后就完全分离了,不知道AMI是否可以实现这个功能?非常感谢!
Janry
-
-
感觉你用的是Density based solver.
这个是求解器本身的一个bug,已经是显式格式,所以不用纠结这个问题。Janry
-
请问, rhoPimpleDyMFoam 是否可以设定一个特定的Wall在计算上是不动的么?
这样可以用来模拟实际的转子转动时,与顶盖(不动)之间的摩擦损失。谢谢!
Janry -
@cfd-china
嗯,谢谢推荐,之前看过这个求解器,不太确定是否可以定义一个cellRegion某一个wall不动。
如果可以的话,那么简直完美。Janry
-
@cfd-china
打算使用滑移网格进行并行计算。
-
@cfd-china
感谢回复。 滑移网格使用后确实MRF不被激活,但是还是用MRFZones这个文件定义非旋转面,比如转子上面的wall。用extend版本是为了用专门针对于turbomachinery 的求解器。
谢谢~
Janry
-
不知道是否可以进行有偿征集答案?
这个问题困扰我很久了,不知道哪为朋友可以帮我解决,如果能够解决,必将感谢~
暂定RMB500?如果不合适的话,请管理员将此贴删除。
再次感谢!
Janry -
-
-
各位朋友:
我想通过计算得到U在切向和轴向的速度分量,所以要用到如下的公式:
Uradial = vector(position) & U / mag( vector(position))
读取U场数据用如下代码:
IOobject Uheader ( "U" runTime.timeName(), mesh, IOobject::MUST_READ );
可是在读取各个网格中心坐标的时候,遇到了问题,我的代码如下:
void Foam::calc(const argList& args, const Time& runTime, const fvMesh& mesh) { //bool writeResults = !args.optionFound("noWrite"); IOobject Uheader ( "U", runTime.timeName(), mesh, IOobject::MUST_READ ); // Check U exists if (Uheader.headerOk() ) { Info<< " Reading U" << endl; volVectorField U(Uheader, mesh); // 读取各个网格中心点的坐标 volVectorField& centres = mesh.C().internalField(); // 由于mesh.C()在网格内部返回的是中心点的坐标,在网格边界处返回的是面心坐标,所以用.internalField(),可是在这儿报错 volScalarField URadial ( IOobject ( "URadial", runTime.timeName(), mesh ), ((centres - centres.component(2) ) & U) //mag ((mesh.C() - (0., 0., mesh.C().component(2))) //这个地方我想得到一个平行于z轴的坐标,方法是用这一点的位置向量减去(0, 0, z)可是系统报错告诉我不能这样减。 ); } else { Info<< " Missing p or T" << endl; } Info<< "\nEnd\n" << endl; }
我想问一下,如果想实现mesh.C()- (0, 0, z)的话,需要怎么做?
非常感谢!
Janry -
更正:
funkySetFields -time 0.5
Janry
